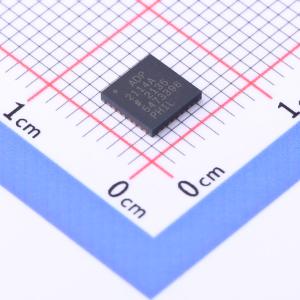

温馨提醒：图片仅供参考，商品以实物为准
ADP2114ACPZ-R7
高效率双路2A/单路4A同步降压DC-DC调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADP2114是一款高效率的双通道同步降压开关调节器,支持2A/2A或3A/1A双路输出,也可配置为单路4A输出。其输入电压范围为2.75V至5.5V,输出电压可设置为0.8V、1.2V、1.5V、1.8V、2.5V、3.3V或0.6V以上。ADP2114具有高达95%的效率,支持300kHz、600kHz和1.2MHz的开关频率。该芯片还具有脉冲跳过模式、外部同步输入、电流限制和热保护功能。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADP2114ACPZ-R7
- 商品编号
- C579247
- 商品封装
- LFCSP-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.097克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.75V~5.5V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | - | |
| 开关频率 | 600kHz；300kHz；1.2MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ADP2114是一款多功能同步降压开关稳压器，可满足客户广泛的负载点需求。两个PWM通道可配置为分别提供2 A和2 A（或3 A/1 A）的独立输出，也可配置为单个交错输出，能够提供4 A的电流。两个PWM通道相位相差180°，以降低输入纹波电流并减少输入电容。ADP2114效率高，开关频率最高可达2 MHz。在轻载情况下，ADP2114可设置为脉冲跳跃模式以提高效率，或设置为强制PWM模式以降低EMI。 ADP2114采用优化的栅极转换速率设计，以减少EMI辐射，使其能够为敏感的高性能信号链电路供电。开关频率可设置为300 kHz、600 kHz或1.2 MHz，还可与外部时钟同步，以最大限度地降低系统噪声。双向同步引脚还可配置为相位相差90°的输出时钟，为可堆叠多相电源解决方案提供了可能。 ADP2114的输入电压范围为2.75 V至5.5 V，可转换为0.8 V、1.2 V、1.5 V、1.8 V、2.5 V或3.3 V的固定输出，每个通道可使用外部电阻独立设置。使用电阻分压器，也可将输出电压设置低至0.6 V。ADP2114的结温工作范围为 -40℃至 +125℃。
商品特性
- 可配置为2 A/2 A或3 A/1 A双输出负载组合，或4 A组合单输出
- 高效率：高达95%
- 输入电压2.75 V至5.5 V
- 可选固定输出：0.8 V、1.2 V、1.5 V、1.8 V、2.5 V、3.3 V，或可调输出电压最低至0.6 V
- 参考电压精度为±1.5%
- 可选开关频率：300 kHz、600 kHz、1.2 MHz，或可从200 kHz至2 MHz同步
- 优化的栅极转换速率，降低EMI
- 外部同步输入或内部时钟输出
- 双相、相位相差180°的PWM通道
- 电流模式，实现快速瞬态响应
- 轻载时脉冲跳跃或强制PWM工作模式
- 输入欠压锁定（UVLO）
- 独立使能输入和PGOOD输出
- 过流和热过载保护
- 外部可编程软启动
- 32引脚5 mm×5 mm LFCSP封装
- 由ADIsimPower设计工具提供支持
应用领域
- 负载点调节
- 电信和网络系统
- 消费电子
- 工业和仪器仪表
- 医疗
