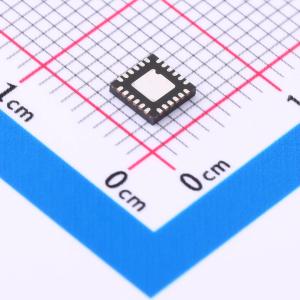

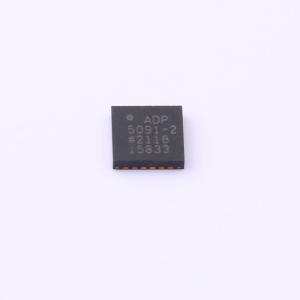

ADP5091ACPZ-2-R7

ADP5091/92是一款智能集成式能量采集nA级管理解决方案，可转换来自光伏电池或热电发生器(TEG)的直流电源。该器件可对储能元件(如可充电锂离子电池、薄膜电池、超级电容或传统电容)进行充电，并对小型电子设备和无电池系统上电。 ADP5091/92能对采集的有限能量(0.16 μW到600 mW范围)实现高效转换，工作损耗为亚μW级别。利用内部冷启动电路，调节器可在低至380 mV的输入电压下启动。冷启动后，调节器便可在80 mV至3.3 V的输入电压范围内正常工作。额外的150 mA稳压输出可通过外部电阻分压器或VID引脚编程。 通过检测输入电压，控制环路可将输入电压纹波限定在固定范围内，从而保持稳定的DC-DC升压转换。在OCV动态检测模式和非检测模式下，输入电压的编程调节点允许最大限度地提取采集器的能量。可编程最低工作阈值(MINOP)可在低光照条件下实现升压关断。LLD是指MIONP比较器输出，可用于微处理器的低光照指示，此外，DIS_SW引脚还能暂时关断升压调节器，并且对RF传输友好。 ADP5091/92的充电控制功能保护可充电储能器，实现方法是通过可编程充电截止电压和放电关断电压监控电池电压。此外，内置可编程迟滞功能的可编程PGOOD标志监控SYS电压。 可选原电池可通过集成式电源路径管理控制模块连接和管理，该模块可经过编程来实现能量采集器、可重复充电电池和原电池的电源之间的切换。 ADP5091/92采用24引脚LFCSP封装，额定结温范围为 -40°C至 +125°C。

• 升压调节器集成最大功率点跟踪(MPPT)功能，动态检测或非检测两种模式
• 迟滞模式可实现最佳超轻负载效率
• 450 nA超低静态电流(CBP ≥ MINOP)
• 360 nA超低静态电流(CBP < MINOP)
• 输入电压范围：80 mV至3.3 V
• 通过电荷泵实现380 mV(典型值)快速冷启动
• 基于输入开路电压(OCV)的MINOP引脚可编程关断点
• 1.5 V至3.6 V范围内的150 mA调节输出电压
• 可编程电压监控器(2 V至5.2 V)支持对储能元件进行充电
• 可选BACK_UP电源路径管理
• 对RF传输友好，可通过微控制器(MCU)通信临时关断开关稳压器

• 光伏(PV)电池能量采集
• TEG能量采集
• 工业监控
• 自供电式无线传感器设备
• 具有能量采集功能的便携式和可穿戴式设备
