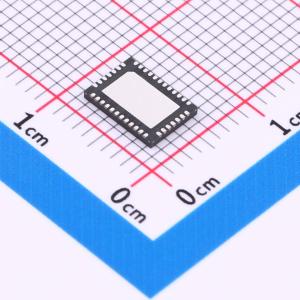

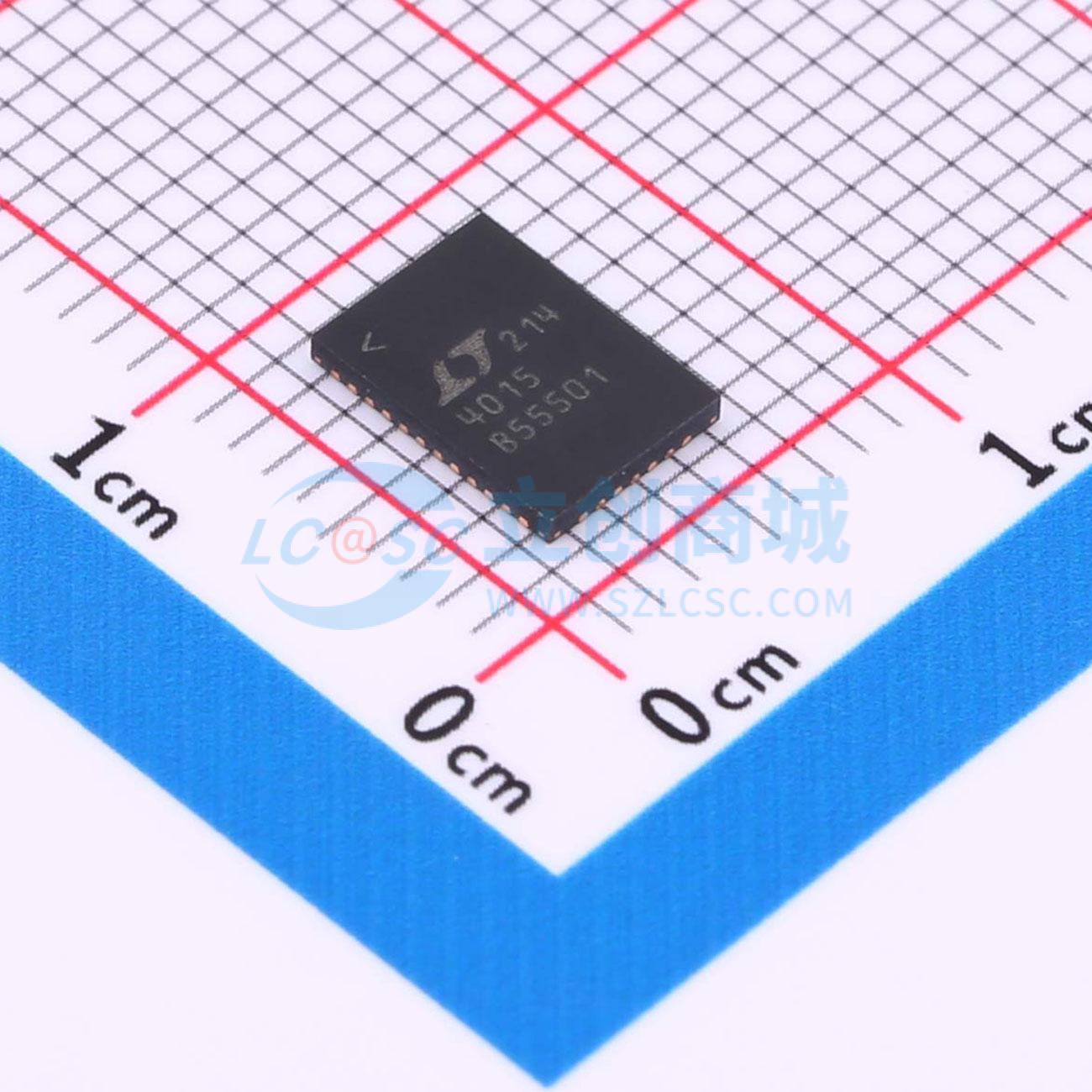

温馨提醒：图片仅供参考，商品以实物为准
LTC4015EUHF#PBF
具数字遥测系统的多化学组成降压型电池充电器控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTC4015是一款完整的同步降压控制器/充电器，具备引脚可选、针对不同电池化学特性的充电和终止算法。LTC4015可对锂离子/聚合物、磷酸铁锂或铅酸电池进行充电。电池充电电压可通过引脚选择，也可通过I²C接口进行调节
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC4015EUHF#PBF
- 商品编号
- C580823
- 商品封装
- QFN-38-EP(7x5)
- 包装方式
- 管装
- 商品毛重
- 0.182692克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 3.1V~35V | |
| 充电饱和电压 | 4.2V | |
| 电池类型 | 铅酸电池；锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | - | |
| 工作温度 | -40℃~+125℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 112uA | |
| 接口类型 | I2C |
商品概述
LTC4015是一款完整的同步降压控制器/充电器，具备引脚可选、针对不同电池化学特性的充电和终止算法。 LTC4015可对锂离子/聚合物、磷酸铁锂或铅酸电池进行充电。电池充电电压可通过引脚选择，且有20档可调。输入电流限制和充电电流可通过检测电阻精确编程，并可通过20串口单独调节。数字遥测系统可监控所有系统电源参数。 支持针对锂化学特性电池的安全定时器和电流终止算法。LTC4015还具备自动再充电、预充电（锂离子）和NTC热敏电阻保护功能。LTC4015的I2C端口允许用户自定义充电器算法、读取充电器状态信息、配置可屏蔽和可编程警报，还能使用和配置库仑计数器。 采用38引脚5mm×7mm QFN封装。
商品特性
- 具备终止功能的多化学特性锂离子/聚合物、磷酸铁锂或铅酸电池充电器
- 高效同步降压电池充电器
- 数字遥测系统可监控U_BAT、I_BAT、R_BAT、NTC比率（电池温度）、V_IN、I_IN、V_SYSTEM、芯片温度
- 库仑计数器和集成14位ADC
- 宽充电输入电压范围：4.5V至35V
- 宽电池电压范围：最高35V
- 输入欠压充电电流限制环路
- 最大功率点跟踪
- 可选20串口控制
- 输入电流限制优先保障系统负载输出
- 输入和输出理想二极管实现低损耗PowerPath™操作
- 电池放电时可实现即时开启操作
应用领域
- 便携式医疗仪器
- 工业手持设备
- 照明设备
- 加固型笔记本电脑/平板电脑
