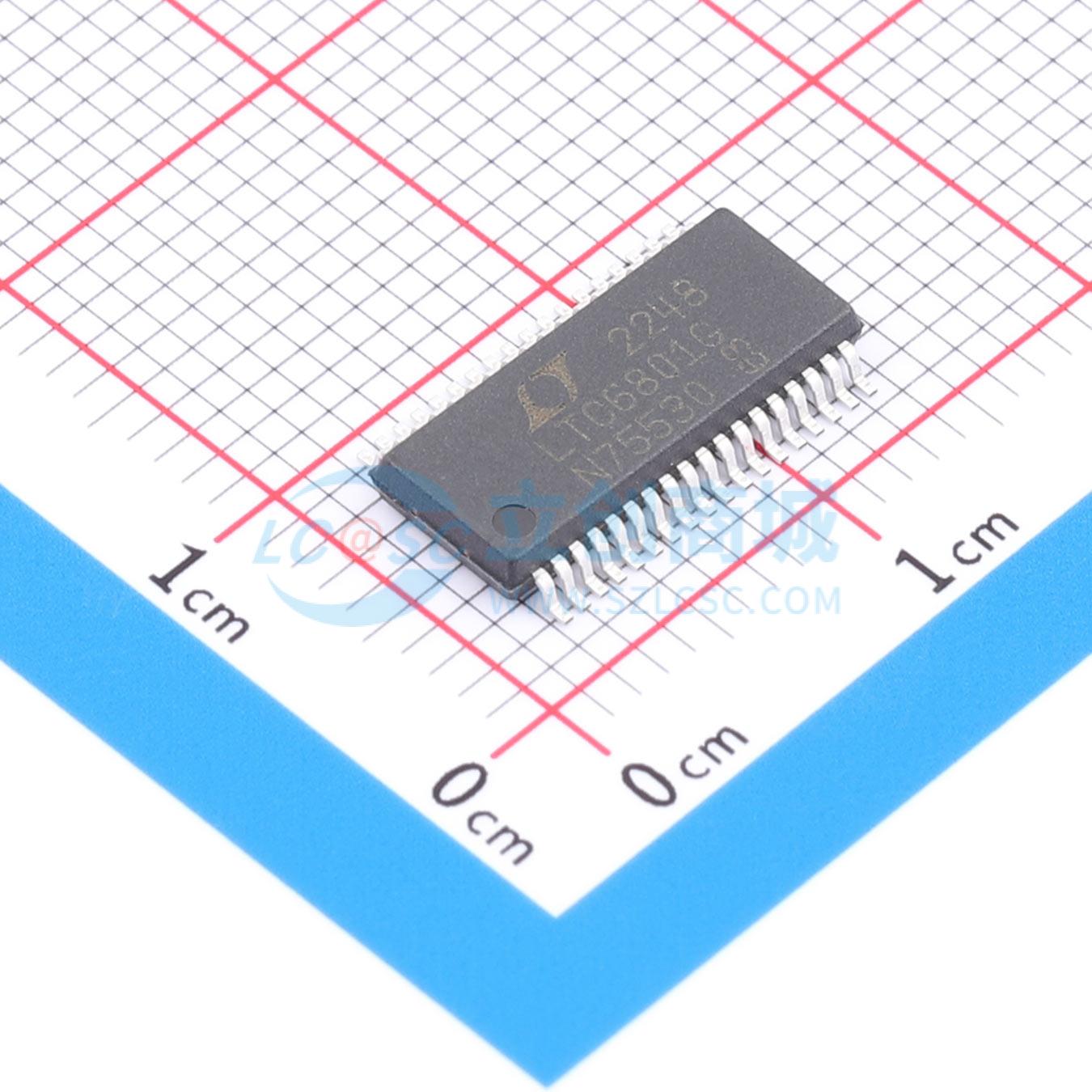

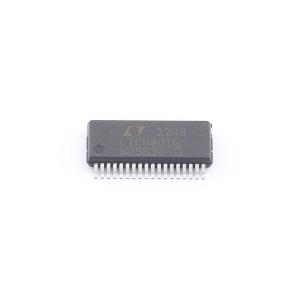

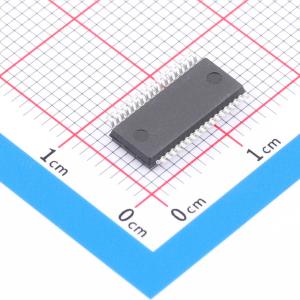

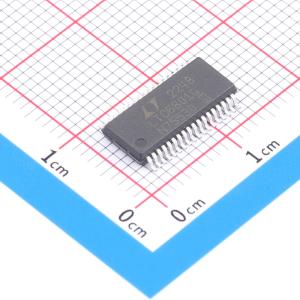

LTC6801HG#PBF

独立型多节电池的电池组故障监视器

品牌名称: ADI(亚德诺)
商品型号: LTC6801HG#PBF
商品编号: C580998
商品封装: SSOP-36-5.6mm
包装方式: 管装
商品毛重: 1.714克(g)

商品概述

LTC6801是一款多节电池监测IC，集成了12位ADC、精密电压基准、采样比较器和高压输入多路复用器。LTC6801最多可监测12节串联电池的过压、欠压和过温情况，指示电池是否在指定参数范围内。当无故障情况时，LTC6801会产生时钟输出。差分时钟具有高抗噪性，确保电池组故障情况不会因位冻结或短路情况而被掩盖。

每个LTC6801可在高达60V的电池组电压下工作，多个LTC6801器件可堆叠使用，以监测长电池串中的每节电池。当多个器件堆叠时，每个LTC6801的状态信号可进行菊花链连接，无需光耦合器或隔离器，为整个电池串提供单一状态输出。

LTC6801可通过外部引脚连接进行配置。可调的过压和欠压阈值支持各种锂离子电池化学体系。可选的测量时间允许用户节省功耗。

商品特性

符合汽车应用要求
可串联监测多达12节锂离子电池（最大60V）
可堆叠架构支持>1000V系统
过压检测电平误差最大为1%
可调过压和欠压检测
自测试功能确保精度
使用差分信号进行可靠的故障检测
简单的引脚连接配置，无需微控制器即可进行电池监测
15.5ms可监测系统中的所有电池
可编程响应时间
两个温度监测输入
低功耗空闲模式
36引脚SSOP封装

应用领域

冗余电池监测器
混合动力电动汽车
电池备份系统
使用多节电池的电源系统

数据手册PDF

放大查看下载PDF

交货周期

订货15-17个工作日

购买数量

(37个/管，最小起订量 1036 个)

个

起订量：1036 个37个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	10V~50V

	属性	参数值
	电池节数	4~12
	工作温度	-40℃~+125℃
