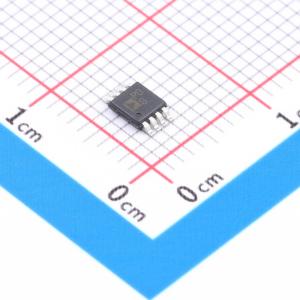

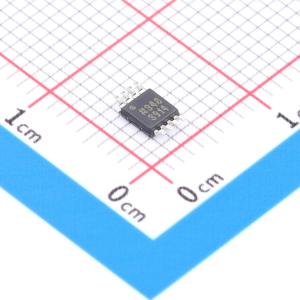

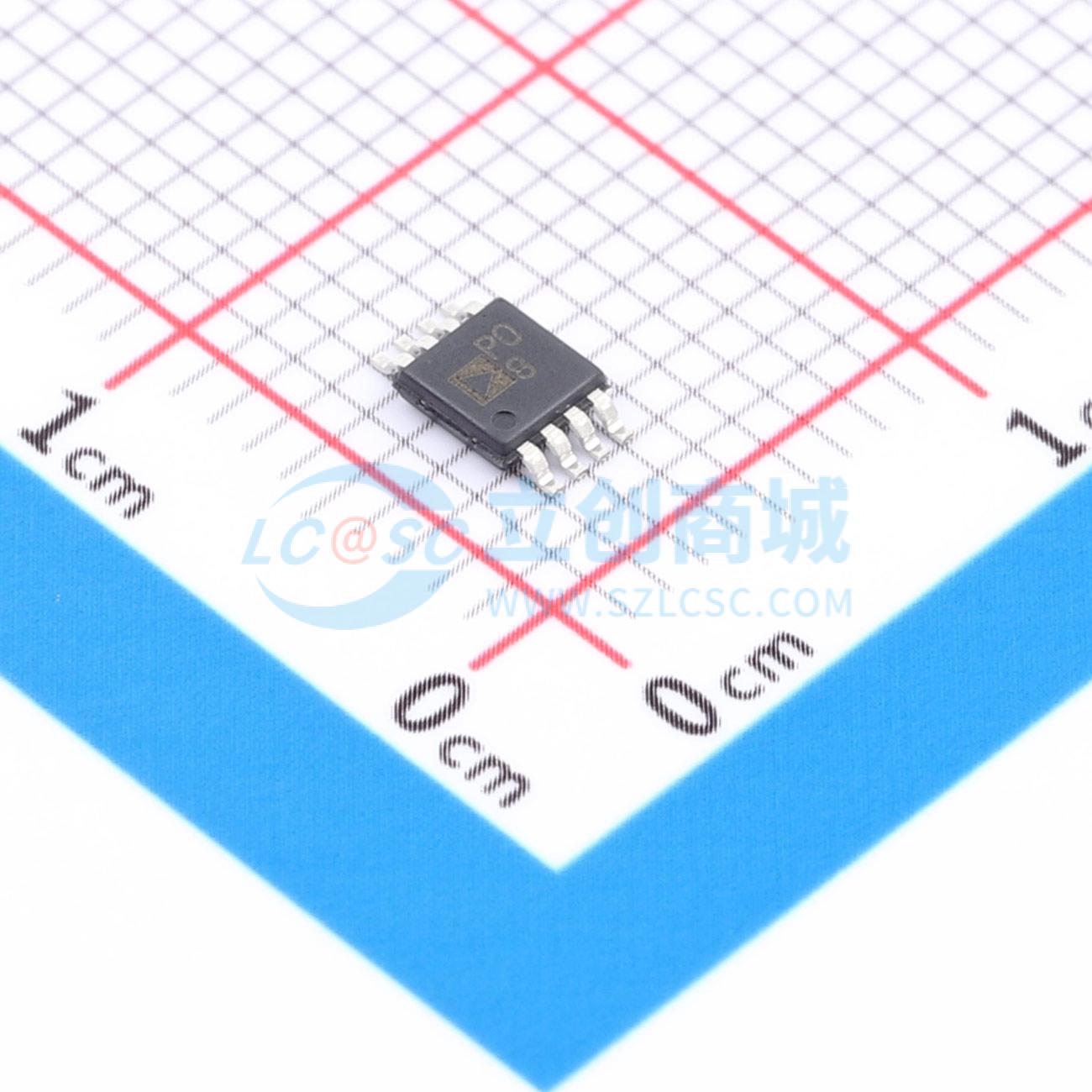

ADP2291ARMZ-R7

一款用于单节锂离子电池的恒流/恒压线性充电器，仅需少量元件即可构成一个简单且安全的充电系统，可在4.5 V至12 V的宽输入电压范围内工作。它具有内部控制的多步充电循环功能，可延长电池使用寿命。 外部低成本PNP管为电池提供充电电流，外部电阻设定最大充电电流。一个小型外部电容可设置最大充电时间。控制器包含一个LED驱动器，用于指示电池充电状态。 安全特性包括电池故障时的充电停止模式、输出过冲保护和热关断功能。它还具备自动反向隔离功能，无需额外的阻塞二极管。 多步充电循环以安全的方式优化电池充电时间。它具有针对深度放电电池的涓流充电模式和最大电流为1.5 A的快速充电模式。它通过4.2 V输出电压控制充电结束，该电压在电源和温度变化时精度可达1%。如果电池电压下降，它会自动对电池进行再充电。当移除输入电源时，该器件进入低电流状态，将从电池汲取的电流降至1 μA以下。 它有小型8引脚MSOP封装和3×3 mm LFCSP封装两种形式，非常适合小型便携式应用。

• 单节锂电池的简单、安全线性充电器
• 4.5 V至12 V输入电压范围
• 可调充电电流，最大可达1.5 A
• 低成本PNP外部传输元件
• 自动反向隔离，无需外部阻塞二极管
• 输出过冲保护
• 深度放电预充电模式
• 热关断
• 自动再充电
• 可编程终止定时器
• LED充电状态指示
• 4.2 V输出电压，在电源和温度变化时精度为±1%
• μA级关断电源电流
• 小型8引脚MSOP和3×3 mm LFCSP封装

• 无线手机
• 智能手持设备和个人数字助理（PDA）
• 数码相机
• 单节锂离子供电系统
• 座式充电器
