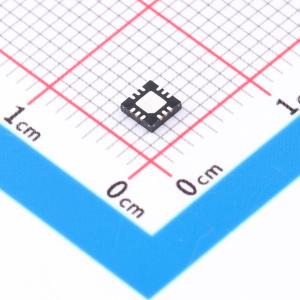

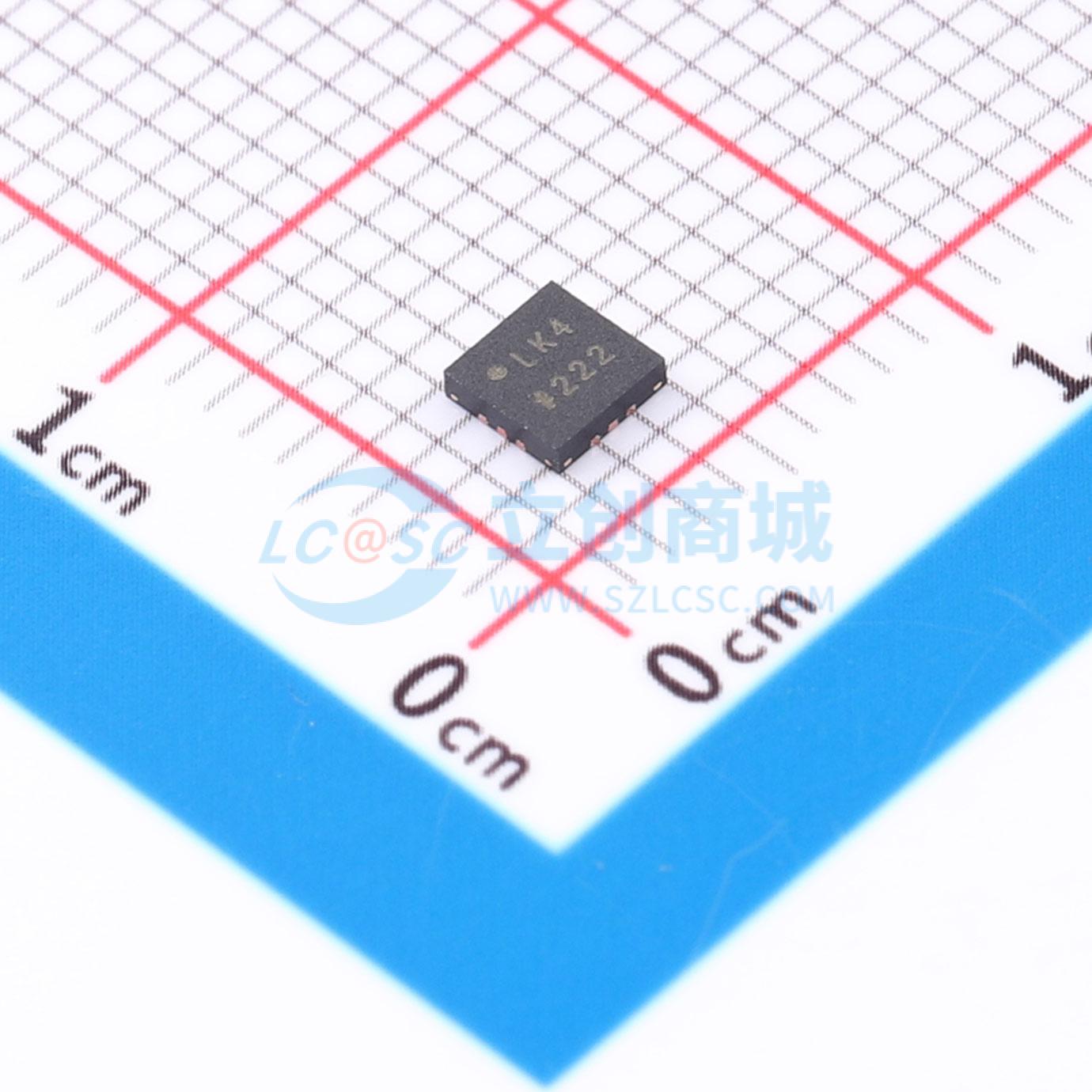

ADP2441ACPZ-R7

ADP2441是一款采用恒定频率、电流模式控制的同步降压型直流-直流稳压器，能够驱动高达1 A的负载，具备出色的线性和负载调节特性。ADP2441的输入电压范围宽，为4.5 V至36 V，非常适合对各种电源进行稳压。此外，ADP2441的最小导通时间极短（50 ns），因此适用于需要极高降压比的应用。 输出电压可在0.6 V至0.9 VxVIN范围内调节。通过集成低电阻N沟道MOSFET作为高端和低端器件，可实现高效率。 开关频率可通过外部电阻在300 kHz至1 MHz范围内调节。ADP2441还具备精确的电源正常（PGOOD）开漏输出信号。 在轻载条件下，稳压器通过跳脉冲工作在脉冲跳跃模式，减少开关损耗，提高能源效率。此外，在中等到重载条件下，稳压器工作在固定频率脉宽调制（PWM）模式，以降低电磁干扰（EMI）。 ADP2441采用打嗝模式保护IC免受输出短路或过流情况的影响。外部可编程软启动功能可在启动期间限制各种负载电容的浪涌电流。其他关键特性包括跟踪、输入欠压锁定（UVLO）、热关断（TSD）和精确使能（EN），精确使能引脚也可用作逻辑电平关断输入。 ADP2441采用3 mmx3 mm、12引脚LFCSP封装，额定结温范围为-40℃至+125℃。

• 宽输入电压范围：4.5 V至36 V
• 最小导通时间：50 ns
• 最大负载电流：1 A
• 最高效率达94%
• 输出电压可调至低至0.6 V
• 输出电压精度：±1%
• 开关频率可调范围：300 kHz至1 MHz
• 轻载时采用脉冲跳跃模式以节省功耗
• 精确使能输入引脚
• 开漏电源正常信号
• 带跟踪功能的外部软启动
• 过流限制保护
• 关断电流小于15 μA
• 欠压锁定和热关断功能
• 12引脚、3 mmx3 mm LFCSP封装
• 参考具有同步功能的类似产品ADP2442

• 负载点应用
• 分布式电源系统
• 工业控制电源
• 标准轨到24 V/12 V/5 V/3.3 V的转换
