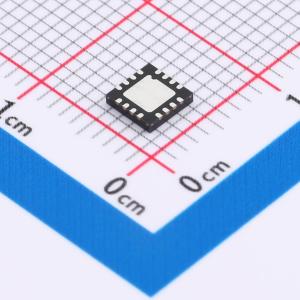

温馨提醒：图片仅供参考，商品以实物为准
ADP2164ACPZ-3.3-R7
6.5 V, 4 A, 高效降压型直流-直流变换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 6.5V、4 A高效率降压DC-DC调节器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADP2164ACPZ-3.3-R7
- 商品编号
- C579248
- 商品封装
- LFCSP-16(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~6.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 4A | |
| 开关频率 | 600kHz~1.4MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.1mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
ADP2164是一款4 A同步降压型直流-直流稳压器，采用紧凑的4 mm×4 mm LFCSP封装。该稳压器采用电流模式、恒定频率脉冲宽度调制（PWM）控制方案，具有出色的稳定性和瞬态响应。 ADP2164的输入电压范围为2.7 V至6.5 V，输出电压可在0.6 V至输入电压（VIN）之间调节。ADP2164还提供六种预设输出电压选项：3.3 V、2.5 V、1.8 V、1.5 V、1.2 V和1.0 V。 ADP2164集成了一对低导通电阻的P沟道和N沟道内部MOSFET，以实现效率最大化并减少外部元件数量。100%占空比操作允许在4 A输出电流下实现低压降。 1.2 MHz的高PWM开关频率允许使用小型外部元件，SYNC输入可使多个IC异相同步，以减少纹波并消除拍频。 ADP2164的其他关键特性包括欠压锁定（UVLO）、集成软启动以限制启动时的浪涌电流、过压保护（OVP）、过流保护（OCP）和热关断。
商品特性
- 4 A连续输出电流
- 43 mΩ和29 mΩ集成FET
- ±1.5%输出精度
- 输入电压范围：2.7 V至6.5 V
- 输出电压：0.6 V至VIN
- 开关频率 固定频率：600 kHz或1.2 MHz 可调频率：500 kHz至1.4 MHz
- 可在500 kHz至1.4 MHz范围内同步
- 可选同步相移：0°或180°
- 电流模式架构
- 精密使能输入
- 电源正常输出
- 电压跟踪输入
- 集成软启动
- 内部补偿
- 可在预充电输出下启动
- UVLO、OVP、OCP和热关断
- 采用16引脚、4 mm×4 mm LFCSP封装
- 由ADIsimPower设计工具提供支持
应用领域
- 负载点转换
- 通信和网络设备
- 工业和仪器仪表
- 消费电子
