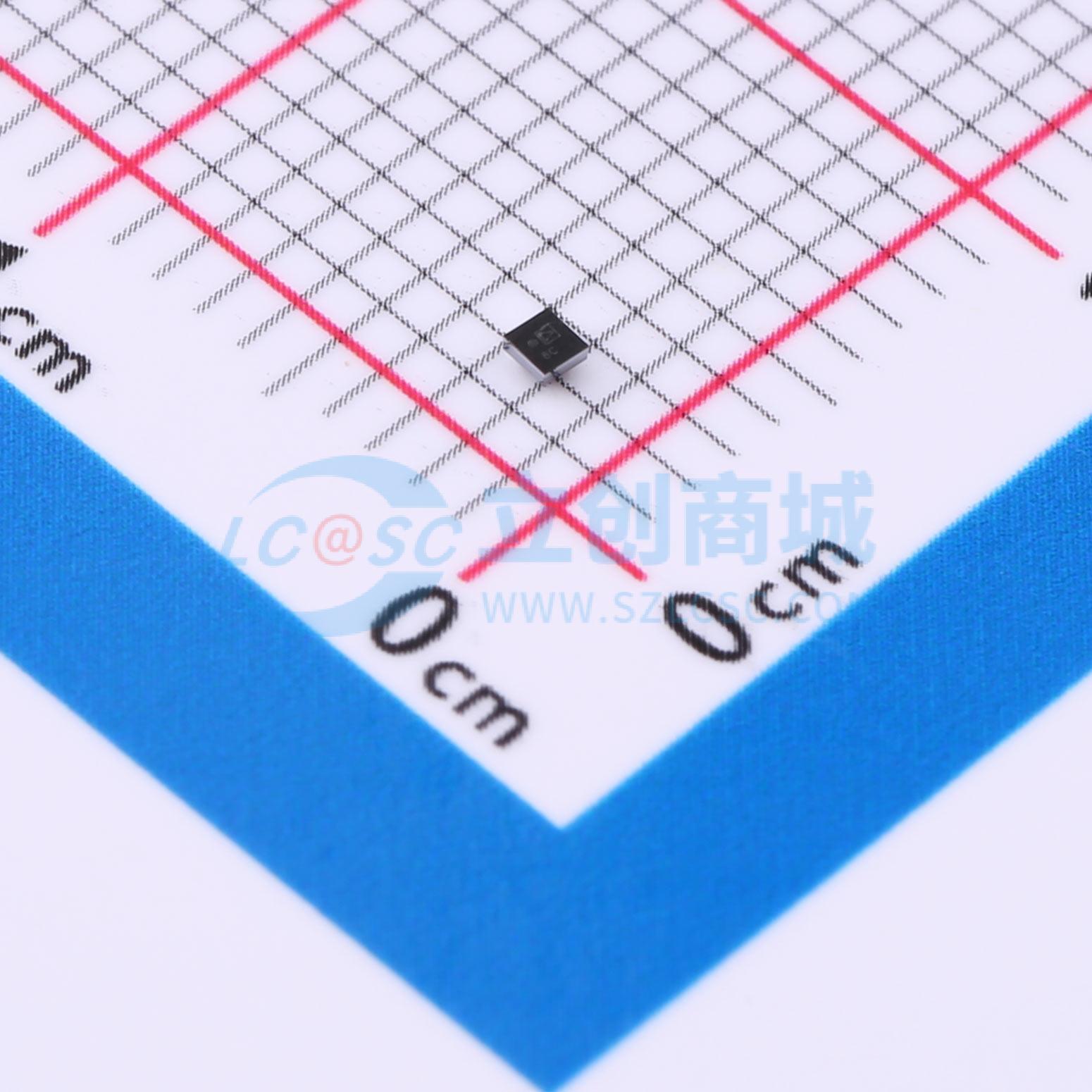

ADP198ACBZ-R7

ADP198是一款高端负载开关，设计工作电压范围为1.65 V至6.5 V，可防止电流从输出端反向流向输入端。负载开关可实现电源域隔离，有助于使子系统相互隔离并独立供电，从而降低功耗。ADP198内置一个低导通电阻P沟道MOSFET，可支持超过1 A的连续负载电流。2.5 μA的低静态电流和超低关断电流，使ADP198非常适合电池供电的便携式设备。内置的使能逻辑电平转换器使ADP198与现代处理器和通用输入/输出（GPIO）控制器兼容。LFCSP版本还允许用户对启动时间进行编程，以控制开启时的浪涌电流。 ADP198采用超小型1 mm×1 mm、4球、0.5 mm间距的WLCSP封装。也提供8引脚、2 mm×2 mm×0.55 mm、0.5 mm间距的LFCSP封装。

• 在3.3 V时，导通电阻（RDSON）低至50 mΩ（仅WLCSP封装）
• 低输入电压范围：1.65 V至6.5 V
• 1 A连续工作电流
• 内置控制逻辑电平转换器，可由1.2 V逻辑电平驱动
• 在vIN = 2.8 V时，静态电流低至2.5 μA
• 在vIN = 2.8 V时，关断电流低至1.1 μA
• 反向电流阻断
• 可编程启动时间
• 超小型1 mm×1 mm、4球、0.5 mm间距（WLCSP封装）
• 微型8引脚引脚框架芯片级封装（LFCSP），尺寸为2.0 mm×2.0 mm×0.55 mm，间距为0.5 mm

• 手机
• 数码相机和音频设备
• 便携式和电池供电设备
