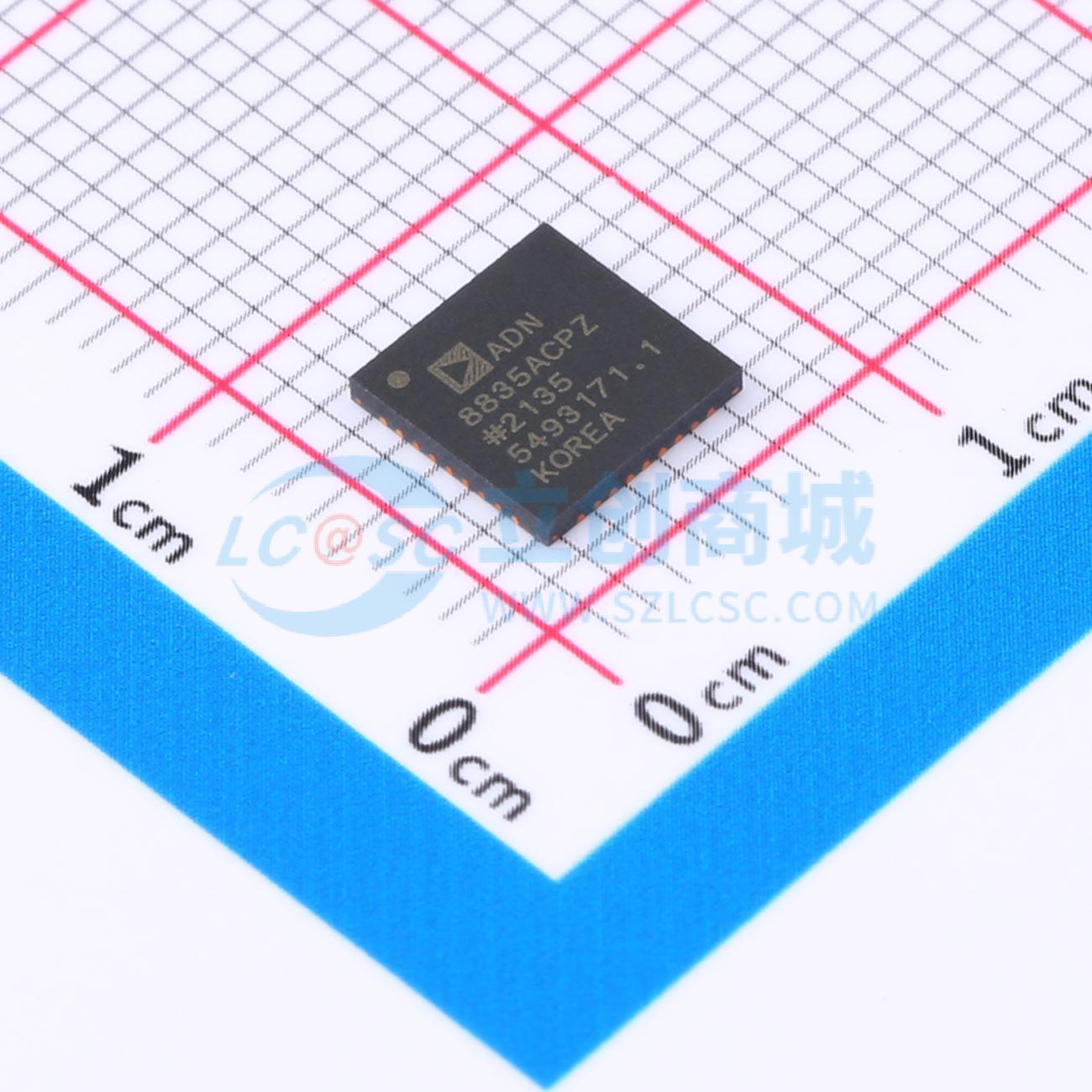

ADN8835ACPZ-R7

ADN8835 是一款单片 TEC 控制器，集成了 TEC 控制器。它具有线性功率级、脉宽调制（PWM）功率级和两个零漂移轨到轨斩波放大器。线性控制器与 PWM 驱动器协同工作，以 H 桥配置控制内部功率 MOSFET。通过测量热传感器的反馈电压，并使用集成运算放大器作为比例积分微分（PID）补偿器来调节信号，ADN8835 通过 TEC 驱动电流，使激光二极管或连接到 TEC 模块的无源组件的温度稳定在编程设定的目标温度。

ADN8835 支持负温度系数（NTC）热敏电阻以及正温度系数（PTC）电阻式温度检测器（RTD）。目标温度可以通过来自数模转换器（DAC）的模拟电压输入或外部电阻分压器设置。

ADN8835 的温度控制环路通过利用内置的零漂移斩波放大器进行 PID 补偿来稳定。内部 2.50 V 参考电压提供 1% 精度的输出，用于偏置热敏电阻温度传感桥以及电压分压网络，以编程设置加热和冷却模式下的最大 TEC 电流和电压限制。借助零漂移斩波放大器，通过自主的模拟温度控制环路保持了出色的长期温度稳定性。

• 高效单电感架构
• 集成低RDSON MOSFET用于TEC控制器
• TEC电压和电流操作监测
• 无需外部检测电阻
• 独立的TEC加热和冷却电流限制设置
• 可编程最大TEC电压
• 2.0 MHz（典型值）PWM驱动器开关频率
• 外部同步
• 两个集成的零漂移轨到轨斩波放大器
• 兼容NTC或RTD热传感器
• 2.50 V参考输出，精度7%
• 温度锁定指示

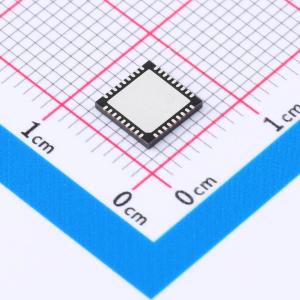

• 36引脚，6 mm x 6 mm L FCSP封装

• TEC温度控制
• 光模块
• 光纤放大器
• 光网络系统
• 需要TEC温度控制的仪器
