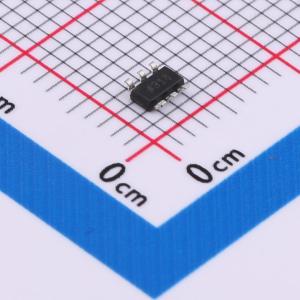

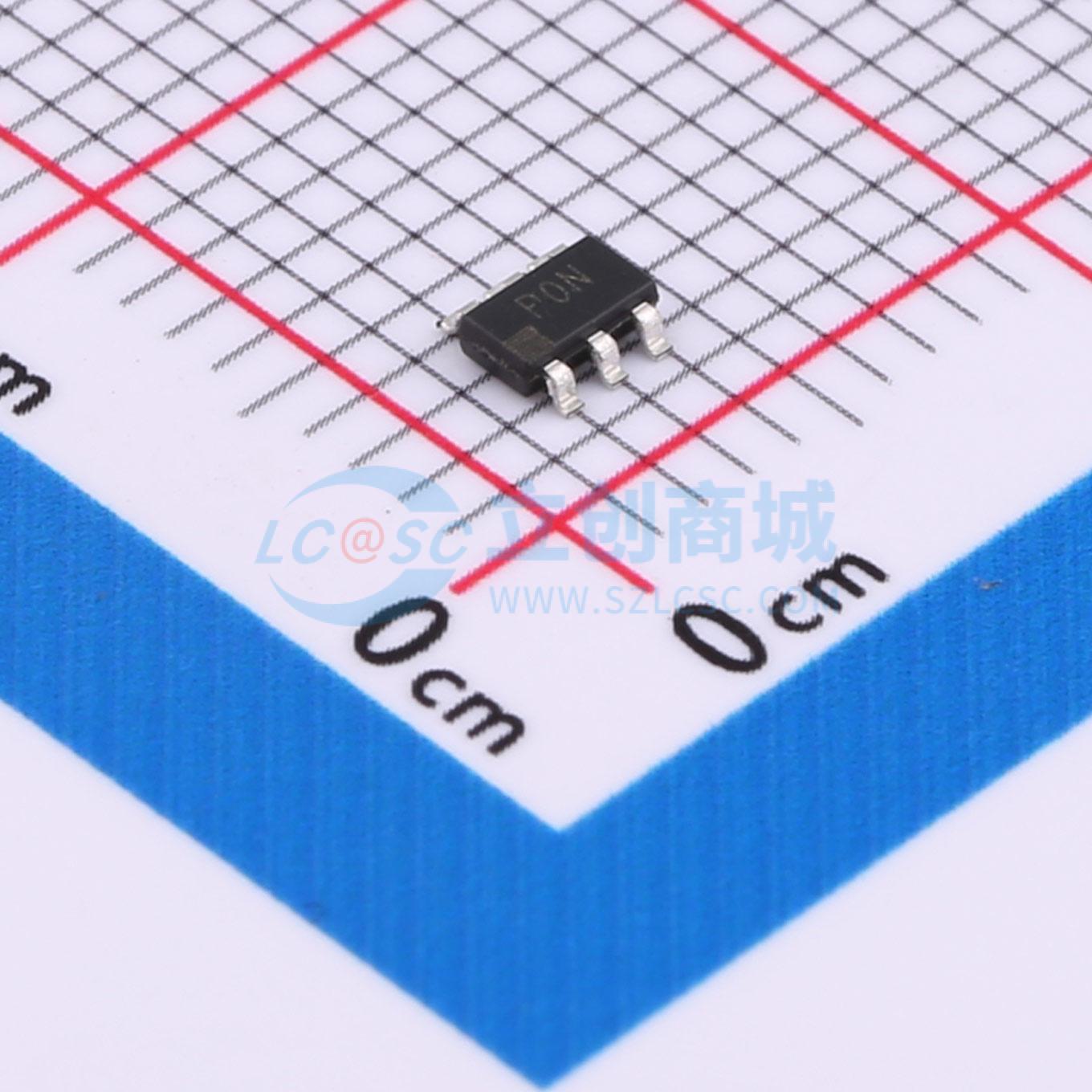

温馨提醒：图片仅供参考，商品以实物为准

ADP1864AUJZ-R7

宽输入电压范围的降压型DC-DC控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADP1864是一款紧凑、经济、恒频、电流模式的降压型DC-DC控制器。它支持3.15V至14V的输入电压范围,输出电压范围为0.8V至输入电压,最大负载电流可达5A。该控制器具有内部软启动、短路保护、过压保护和欠压锁定功能,适用于无线设备、1至3节锂离子电池供电的应用、机顶盒、处理器核心电源和硬盘驱动器等。
品牌名称: ADI(亚德诺)
商品型号: ADP1864AUJZ-R7
商品编号: C579243
商品封装: TSOT-6
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

ADP1864是一款紧凑、低成本、定频、电流模式的降压型直流-直流控制器。ADP1864驱动一个P沟道MOSFET，可在高达14 V的输入电压下，以±1.25%的精度调节低至0.8 V的输出电压，负载电流最高可达5 A。 ADP1864允许通过外部电阻精确设置电流限制，从而为系统提供了灵活性，并且使用两个外部电阻可轻松调节输出电压。ADP1864内置软启动功能，可实现快速上电，同时防止输入浪涌电流。其他安全特性包括短路保护、输出过压保护和输入欠压保护。电流模式控制提供了快速稳定的负载瞬态性能，而580 kHz的工作频率允许在系统中使用小型电感器。为延长电池电源的使用寿命，该控制器在降压时以100%的占空比开启外部P沟道MOSFET。 ADP1864的工作温度范围为-40℃至+125℃，采用小型、薄型6引脚TSOT封装。

商品特性

宽输入电压范围：3.15 V至14 V
宽输出电压范围：0.8 V至输入电压
与LTC1772、LTC3801引脚兼容
效率高达94%
0.8 V基准电压在全温度范围内精度为±1.25%
内置软启动
700%占空比，实现低压差
电流模式工作，具备良好的线路和负载瞬态响应
关断状态下电源电流为7 μA
静态电源电流为235 μA
短路和过压保护
小型6引脚TSOT封装
由ADIsimPower设计工具提供支持

应用领域

无线设备
1至3节锂离子电池供电的应用
机顶盒
处理器核心电源
硬盘驱动器

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.15V~14V
	输出电压	800mV~14V
	输出电流	5A
	开关频率	580kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	235uA
	开关管(内置/外置)	外置
	输出类型	可调
