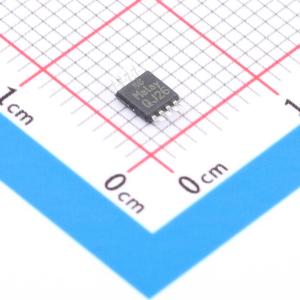

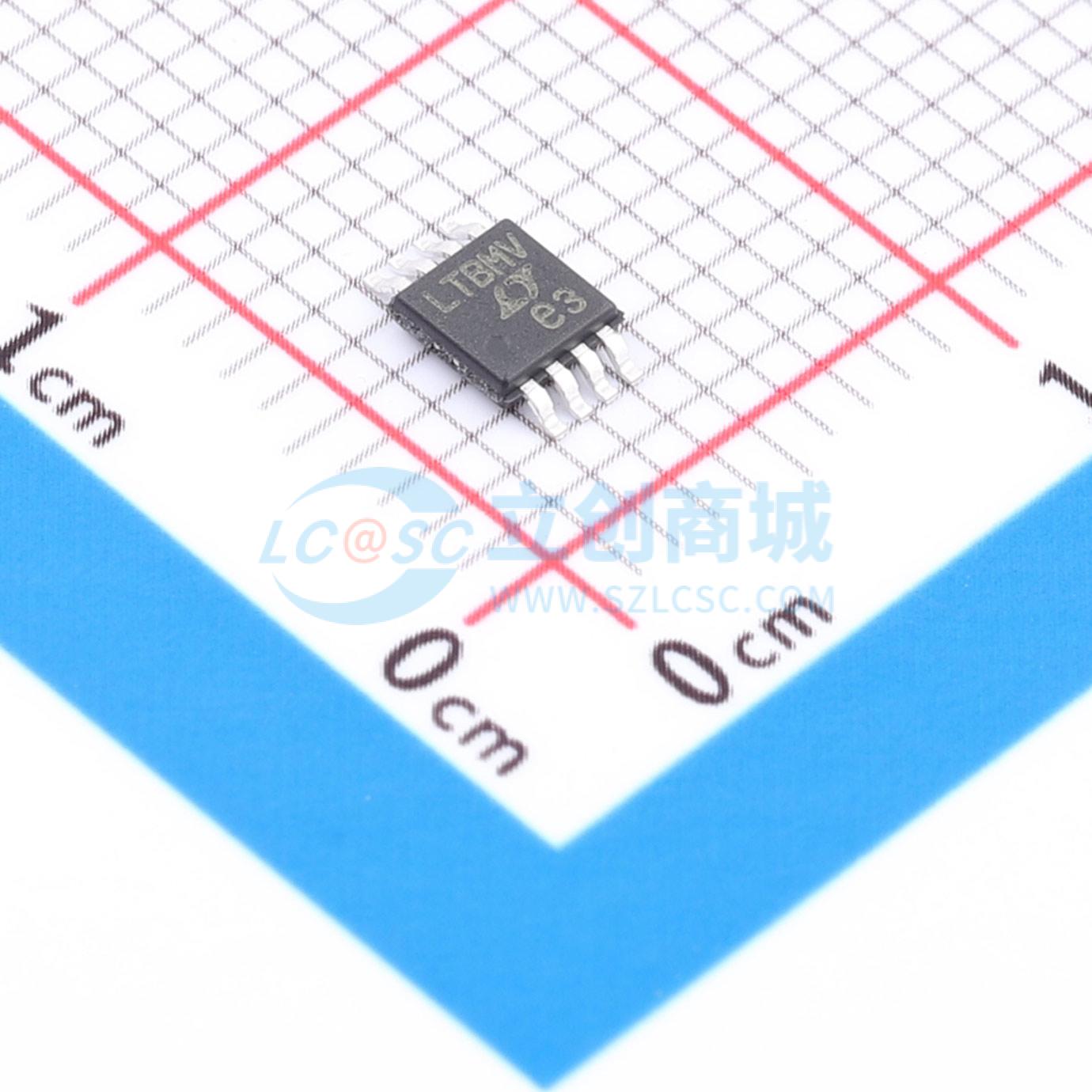

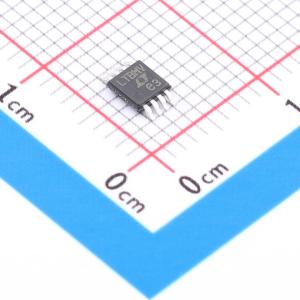

温馨提醒：图片仅供参考，商品以实物为准
LT6100HMS8#PBF
精准、增益可选高压侧电流检测放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT6100HMS8#PBF
- 商品编号
- C580217
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | 48V | |
| 增益 | 50V/V |
| 属性 | 参数值 | |
|---|---|---|
| 带宽 | 150kHz | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
LT6100是一款完整的微功耗、精密高端电流检测放大器。LT6100通过外部检测电阻两端的电压来监测单向电流。只需对两个增益选择引脚进行短接或浮空操作，即可获得10、12.5、20、25、40、50V/V的固定增益。所有增益的精度均优于0.5%。 LT6100的检测输入电压范围为4.1V至48V，能够承受全电源的差分电压。这使得它可以监测MOSFET开关或保险丝两端的电压。该器件的输入还能承受电池反接情况。 输入失调电压低至300µV。共模抑制比（CMRR）和电源抑制比（PSRR）超过105dB，具有较宽的动态范围。提供了一个滤波引脚，可通过单个电容轻松实现信号滤波。 LT6100具有独立的电源输入，工作电压范围为2.7V至36V，仅消耗60µA电流。当VCC关断时，检测引脚偏置关闭。无论检测电压如何，这都能防止对被监测电路造成负载影响。LT6100提供8引脚DFN和MSOP封装。
商品特性
- 输入失调电压：300µV（最大值）
- 检测输入电压最高可达48V
- 增益精度为0.5%
- 引脚可选增益：10、12.5、20、25、40、50V/V
- 独立电源：2.7V至36V
- 工作电流：60µA
- 检测输入电流（VCC关断时）：1nA
- 电池反接保护至 -48V
- 缓冲输出
- 噪声滤波输入
- 工作温度范围：-40°C至125°C
- 提供8引脚DFN和MSOP封装
应用领域
- 电池监测
- 保险丝监测
- 便携式和蜂窝电话
- 便携式测试/测量系统
