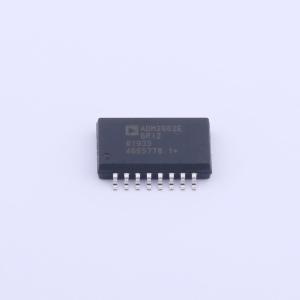

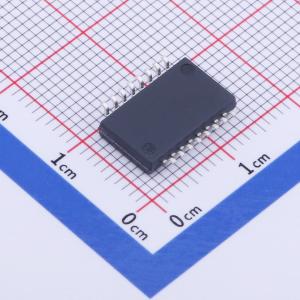

ADM2682EBRIZ

ADM2682E/ADM2687E是具备 ±15 kV ESD保护功能的完全集成式 5 kV rms 信号和电源隔离数据收发器，适合多点传输线路上的高速通信应用。集成了一个 5 kV rms 隔离 DC/DC 电源，省去了外部 DC/DC 隔离模块。 器件针对平衡传输线路而设计，符合 ANS/TIA/EIA-485-A-98 和 ISO 8482:1987(E) 标准。 该器件集成 iCoupler 技术，将一个 3 通道隔离器、一个三态差分线路驱动器，一个差分输入接收器和 isoPower DC/DC 转换器集成于单封装中。采用 5 V 或者 3.3 V 单电源供电，实现完全集成的信号和电源隔离 RS-485 解决方案。 ADM2682E/ADM2687E 具有高电平有效驱动器使能特性，此外具有低电平有效接收器使能特性，禁用时可使接收器输出进入高阻态。 这些器件具有限流和热关断特性，可防止发生输出短路以及总线竞争导致功耗过大的情况。额定温度范围为工业温度范围，提供 16 引脚、宽体 SOIC 高集成度封装，爬电距离和电气间隙大于 8 mm。 ADM2682E/ADM2687E 采用 isoPower 技术，使用高频开关元件通过变压器传输电力。

• 5 kV rms 隔离 RS-485/RS-422 收发器，可配置为半双工或全双工
• 集成 isoPower 的隔离式 DC/DC 转换器
• 对 RS-485 输入/输出引脚提供 ±15 kV ESD 保护
• 符合 ANSI/TIA/EIA-485-A-98 和 ISO 8482:1987(E) 标准
• 数据速率：16 Mbps (ADM2682E)，500 kbps (ADM2687E)
• 5 V 或 3.3 V 电源供电
• 总线最多支持与 256 个节点连接
• 开路和短路故障保护接收器输入
• 高共模瞬变抗扰度：>25 kV/μs
• 热关断保护
• 安全和法规认证：UL 认证(申请中)依据 UL 1577，1 分钟 5000 V rms；CSA 元件验收通知#5A(申请中)；IEC 60601-1：400 V rms (基本)，250 V rms (加强)；IEC 60950-1：600 V rms (基本)，380 V rms (加强)；符合 VDE 标准证书(申请中)；DIN EN 60747-5-2 (VDE 0884 Part 2): 2003-01，V_IORM = 846 V 峰值
• 工作温度范围：-40°C 至 +85°C
• 16 引脚宽体 SOIC 封装，超过 8 mm 的爬电距离和电气间隙

• 隔离式 RS-485/RS-422 接口
• 工业现场网络
• 多点数据传输系统
