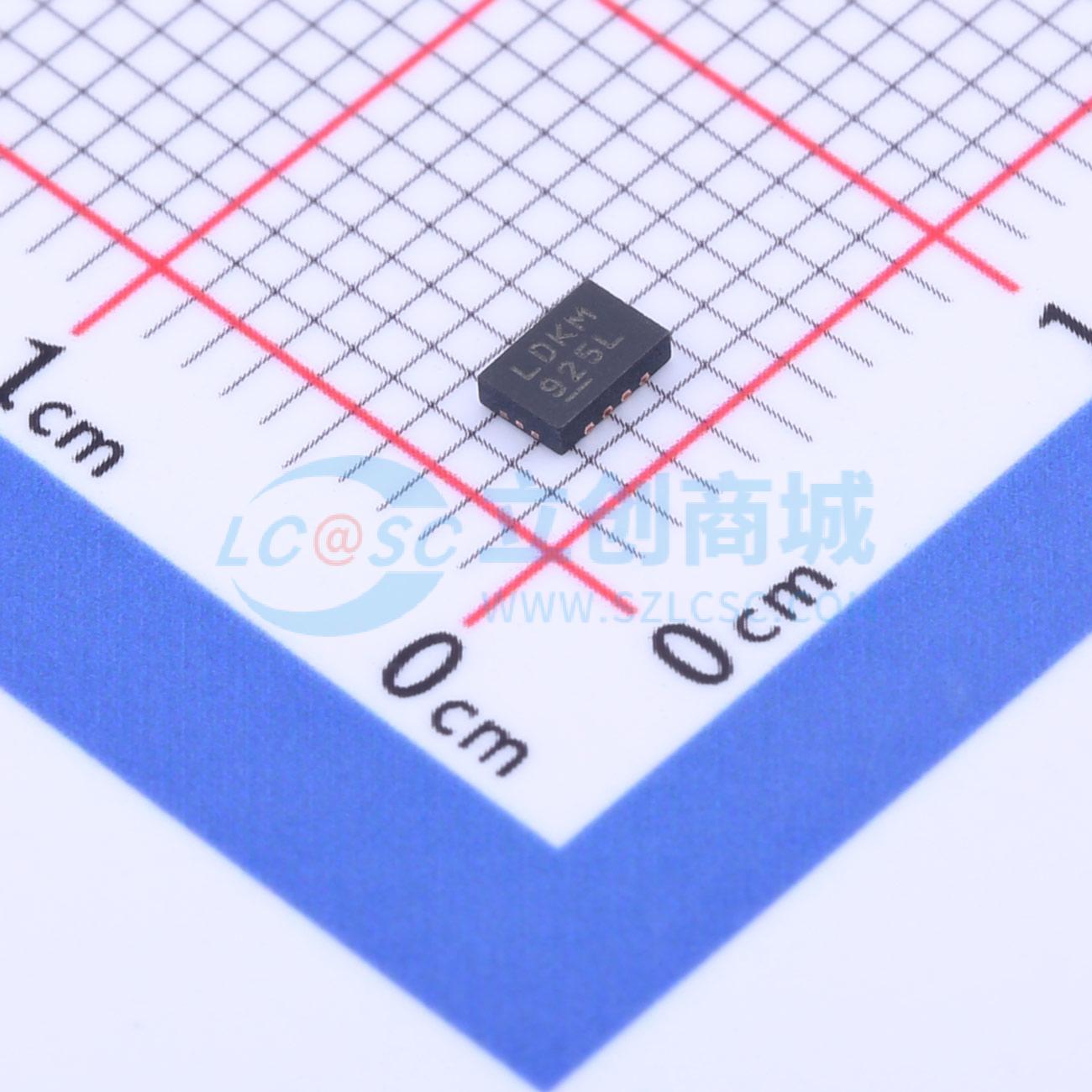

温馨提醒：图片仅供参考，商品以实物为准
LT5581IDDB#TRMPBF
具 40dB 动态范围的 6GHz RMS 功率检波器
- 描述
- 具40dB动态范围的6GHzRMS功率检波器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT5581IDDB#TRMPBF
- 商品编号
- C580204
- 商品封装
- DFN-8-EP(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.21275克(g)
商品参数
参数完善中
商品概述
LT5581是一款工作频率范围为10MHz至6GHz的低功耗单片精密均方根（RMS）功率检测器。该RMS检测器采用专有技术，能够精确测量波峰因数高达12dB的调制信号，其射频功率范围为–34dBm至+6dBm（在2.14GHz时）。它以线性刻度输出与以dBm为单位的射频输入信号功率成正比的直流电压。LT5581适用于多种射频标准的精密功率测量和控制，包括GSM/EDGE、CDMA、CDMA2000、W-CDMA、TD-SCDMA、UMTS、LTE和WiMAX等。最终的直流输出与片上300Ω电阻串联，只需一个片外电容即可对输出调制纹波进行进一步滤波。
商品特性
- 频率范围：10MHz至6GHz
- 对高波峰因数（高达12dB）波形进行精确功率测量
- 40dB对数线性动态范围
- 出色的温度稳定性
- 快速响应时间：上升时间1μs，下降时间8μs
- 低功耗：3.3V时电流为1.4mA
- 对数线性直流输出与以dBm为单位的输入射频功率成正比
- 采用3mm×2mm 8引脚DFN小型封装
- 单端射频输入
应用领域
- GSM/EDGE、CDMA、CDMA2000、W-CDMA、LTE、WiMAX射频功率控制
- 微微蜂窝、毫微微蜂窝射频功率控制
- 无线中继器
- 有线电视/数字视频广播发射机
- MIMO无线接入点
- 便携式RMS功率测量仪器
