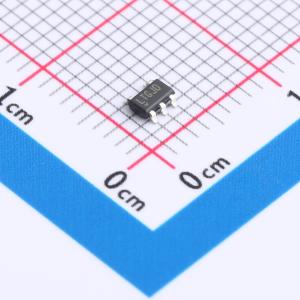

LT6015IS5#TRMPBF

LT6015/LT6016/LT6017 是单/双/四轨到轨输入运算放大器，输入失调电压经修整后小于 50μV。这些放大器可在总电压为 3V 至 50V 的单电源和双电源下工作，每个放大器仅消耗 315μA 电流。它们具备反接电池保护功能，在高达 50V 的反接电源下仅消耗极小电流。 LT6015/LT6016/LT6017 的超顶输入级旨在恶劣环境中提供额外保护。输入共模范围从 V– 扩展到 V+ 及以上：这些放大器的输入电压可高于 V+ 达 76V，且与 V+ 无关。内部电阻可保护输入免受负电源以下高达 25V 的瞬态故障影响。LT6015/LT6016/LT6017 可驱动高达 25mA 的负载，并且在高达 200pF 的容性负载下单位增益稳定。可添加可选的外部补偿以将容性驱动能力扩展到 200pF 以上。 LT6015 采用 5 引脚 SOT 封装。LT6016 双运算放大器采用 8 引脚 MSOP 封装。LT6017 采用 22 引脚无引线 DFN 封装。

• 输入共模范围：V– 至 V+ + 76V
• 轨到轨输入和输出
• 低功耗：315μA/放大器
• 工作温度范围：-55°C 至 150°C
• 失调电压 VOS：±50μV（最大值）
• 共模抑制比 CMRR、电源抑制比 PSRR：126dB
• 高达 50V 的反接电池保护
• 增益带宽积：3.2MHz
• 在 5V 和 ±15V 电源下有详细规格
• 高电压增益：1000V/mV
• 无相位反转
• 无电源排序问题
• 单通道 5 引脚 SOT-23（ThinSOT）封装
• 双通道 8 引脚 MSOP 封装
• 四通道 22 引脚 DFN（6mm × 3mm）封装

• 高端或低端电流检测
• 电池/电源监控
• 4mA 至 20mA 变送器
• 高压数据采集
• 电池/便携式仪器仪表
