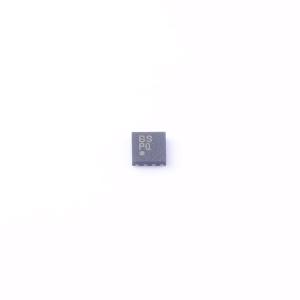

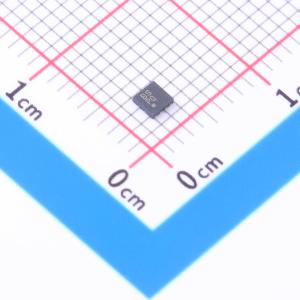

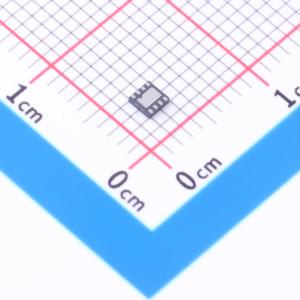

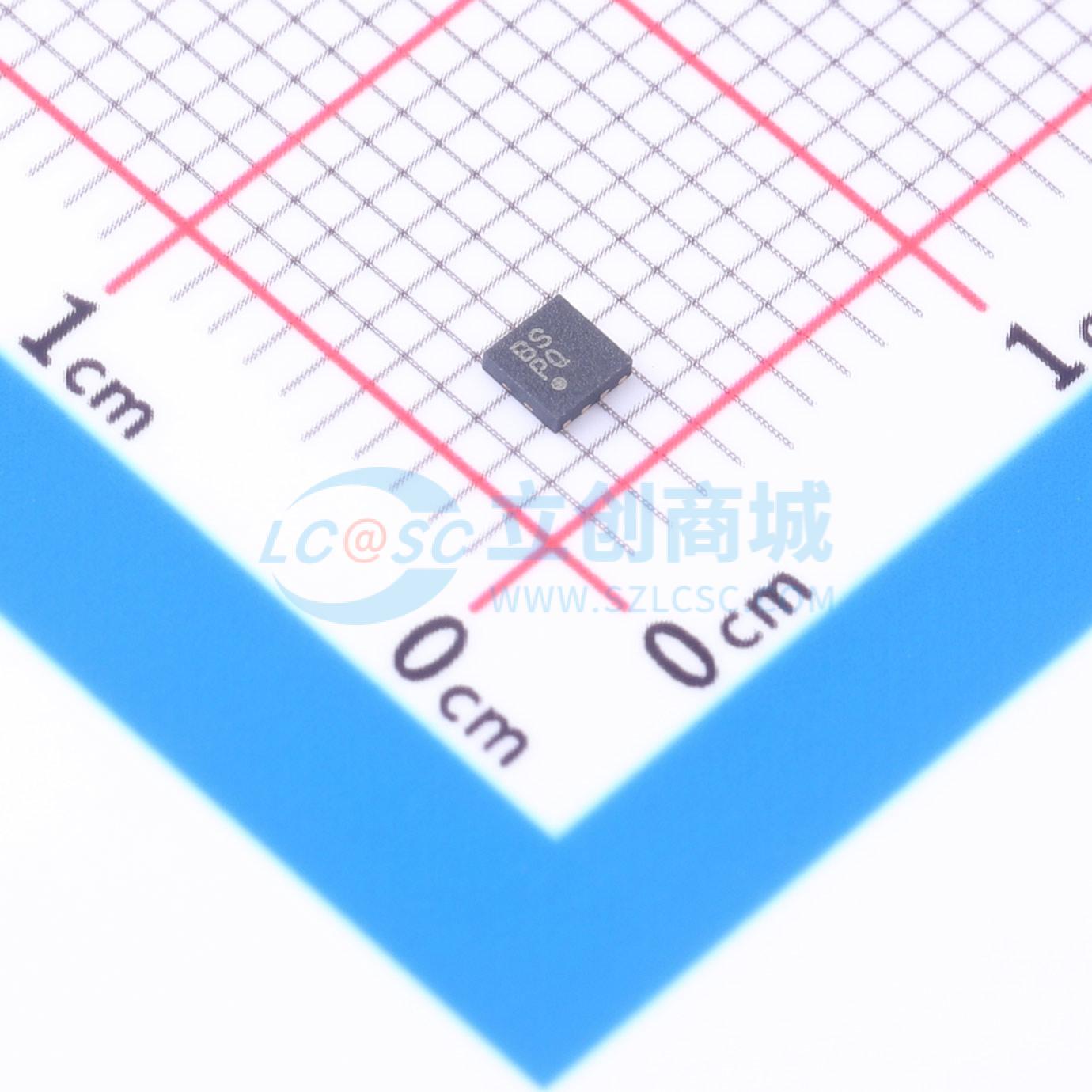

ADL5903ACPZN-R7

200 MHz至6 GHz 35 dB真有效值检测器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADL5903是一款真有效值响应的功率检测器，具有35 dB的测量范围。它在200 MHz到6 GHz的频率范围内提供无纹波误差传输函数，低功耗，单端输入兼容50 Ω源，无需外部匹配网络。
品牌名称: ADI(亚德诺)
商品型号: ADL5903ACPZN-R7
商品编号: C579171
商品封装: LFCSP-8(2x2)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

ADL5903是一款具有35dB测量范围的真有效值响应功率检测器。它具有低功耗和固有的无纹波误差传递函数的特点。ADL5903为需要准确测量信号功率的各种高频系统提供了解决方案。只需要3.0V至5.0V的单电源供电和几个电容，使用起来非常方便，并且可以采用单端驱动或通过巴伦进行差分输入驱动。片上匹配网络在器件指定的频率范围内提供了良好的回波损耗。ADL5903可以在200MHz至6GHz的频率范围内工作，并能接受-30dBm至+20dBm的输入。

ADL5903可用于确定具有复杂调制包络的高频信号的真实功率，包括GSM、CDMA、W-CDMA、TD-SCDMA和LTE调制信号等大峰均比信号。输出与输入的有效值的对数成正比。换句话说，读数直接以分贝形式呈现，在900MHz时每分贝约为35.5mV。

ADL5903在运行时具有低功耗，并有一个禁用模式可进一步降低功耗。当ADL5903通过ENBL引脚上的逻辑低电平进入掉电模式时，功耗小于100μA。ADL5903采用2mm x 2mm、8引脚LFCSP封装，可在-55°C至+125°C的宽温度范围内工作。

应用领域

功率放大器线性化/控制回路
发射功率控制
发射信号强度指示（TSSI）
射频仪器
无线中继器

数据手册PDF

放大查看下载PDF

优惠活动

9.8折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	RF检波器
	频率	200MHz~6GHz
	输入范围	-30dBm~20dBm
	精度	±1.0dB

	属性	参数值
	工作电压	3V~5V
	工作电流	3mA
	工作温度	-40℃~+85℃
