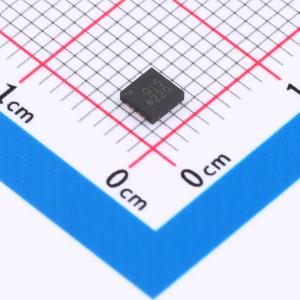

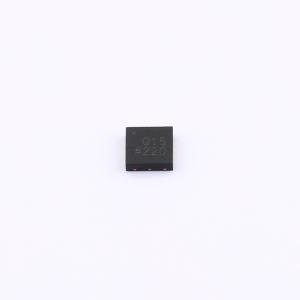

ADL5542ACPZ-R7

ADL5542是一款宽带20 dB线性放大器，工作频率可达6 GHz。该器件可用于各种CATV、蜂窝和仪表设备。

ADL5542提供20 dB的增益，在频率、温度、电源电压以及不同器件之间都保持稳定。该器件内部匹配至50 Ω，输入回波损耗在6 GHz以下达到10 dB或更好。仅需输入/输出交流耦合电容、电源去耦电容和一个外部电感即可工作。

ADL5542采用InGaP HBT工艺制造，具有1 kV（1C级）的ESD等级。该器件封装在一个3 mm x 3 mm的LFCSP中，使用了外露散热片以实现优秀的热阻。

ADL5542在单个5 V电源下消耗93 mA电流，并且在-40°C至+85°C的工作温度范围内完全指定。

提供了一个完全装配好的符合RoHS标准的评估板。

ADL5541是一个配套器件，在引脚兼容的封装中提供15 dB的增益。
