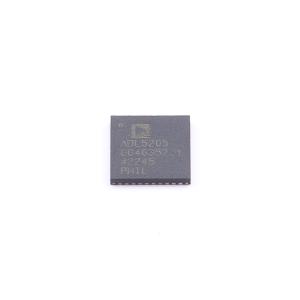

ADL5205ACPZ-R7

ADL5205是一款数控宽带可变增益双放大器（DGA），可实现精确增益控制、高输出三阶截点（OIP3），且在初始12 dB衰减范围内噪声系数近乎恒定。其出色的OIP3性能（在200 MHz、5 V、高性能模式和最大增益条件下为48.5 dBm），使ADL5205成为各种接收器应用中优秀的增益控制器件。 对于宽输入动态范围应用，ADL5205提供35 dB的宽增益范围，步长为1 dB。可通过多种增益控制和接口选项调节增益：并行、SPI或增益增减控制。 通过向PWUPA和PWUPB引脚施加适当的逻辑电平，ADL5205的两个通道可独立上电。ADL5205在高性能模式下的静态电流典型值为175 mA，低功耗模式下为135 mA。禁用时，ADL5205仅消耗14 mA电流，并具有出色的输入输出隔离性能。器件禁用时，增益设置会被保留。 ADL5205采用高速硅锗（SiGe）互补BiCMOS工艺制造，具备精确的增益调节能力和良好的失真性能。该放大器采用紧凑的热增强型6 mm×6 mm、40引脚LFCSP封装，工作温度范围为 -40℃至 +85℃。

• 双路、独立、数控增益放大器（DGA）
• 增益范围：-9 dB至 ±26 dB
• 步长1 dB，200 MHz时精度为 ±0.2 dB
• 差分输入电阻100 Ω
• 差分输出电阻10 Ω
• 初始12 dB增益降低时，噪声系数变化1.2 dB
• 输出三阶截点（OIP3）：200 MHz、5 V、高性能模式下为48.5 dBm
• -3 dB带宽：高性能模式下典型值为1700 MHz
• 多种控制接口选项：带锁存的并行6位控制接口、快速响应的串行外设接口（SPI）、增益增减接口
• 宽输入动态范围
• 低功耗模式
• 掉电控制
• 单3.3 V或5 V电源供电

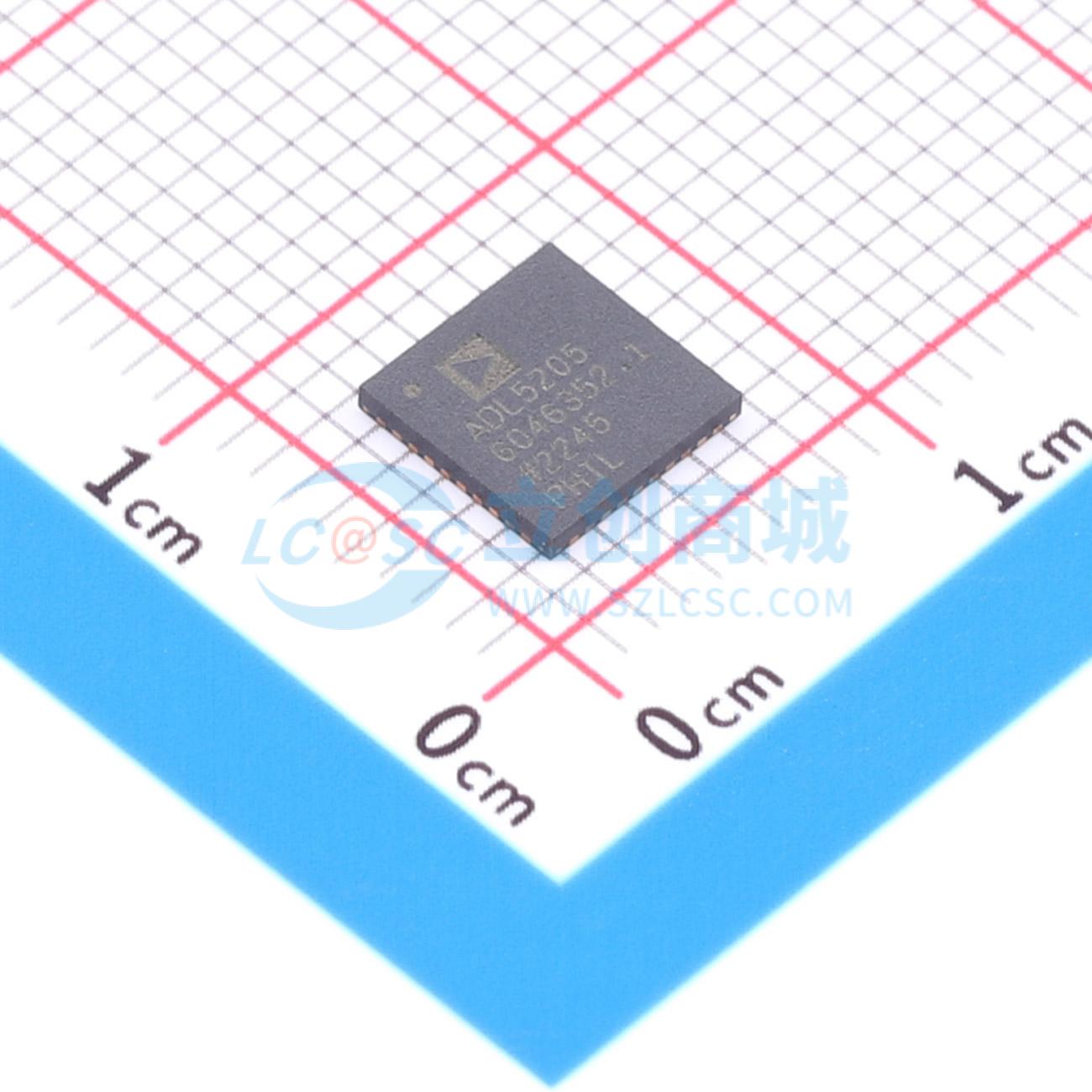

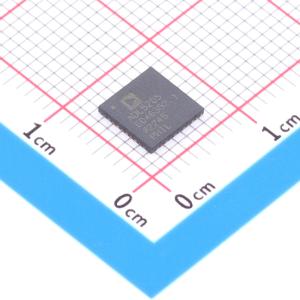

• 40引脚、6 mm×6 mm LFCSP封装

• 差分模数转换器（ADC）驱动器
• 高中频（IF）采样接收器
• 高输出功率中频放大
• 仪器仪表
