商品概述

ADL5385 是一款单片硅四相调制器，设计用于 30 MHz 至 2200 MHz 的频率范围。其出色的相位精度和幅度平衡能够实现高性能的中频（IF）和直接射频（RF）调制，适用于通信系统。

ADL5385 从两个差分基带输入信号中取信号，并将它们调制到彼此正交的两个载波上。这两个内部载波是从一个单端外部本地振荡器输入信号中生成的，该信号的频率是所需载波输出频率的两倍。两个调制信号在一个差分转单端放大器中相加，该放大器设计用于驱动 50 Ω 负载。

ADL5385 可以用作数字通信系统中的 IF 或直接至 RF 调制器。宽基带输入带宽允许基带驱动或来自复数 IF 的驱动。典型应用包括无线电链路发射机、电缆调制解调器终端系统和宽带无线接入系统。

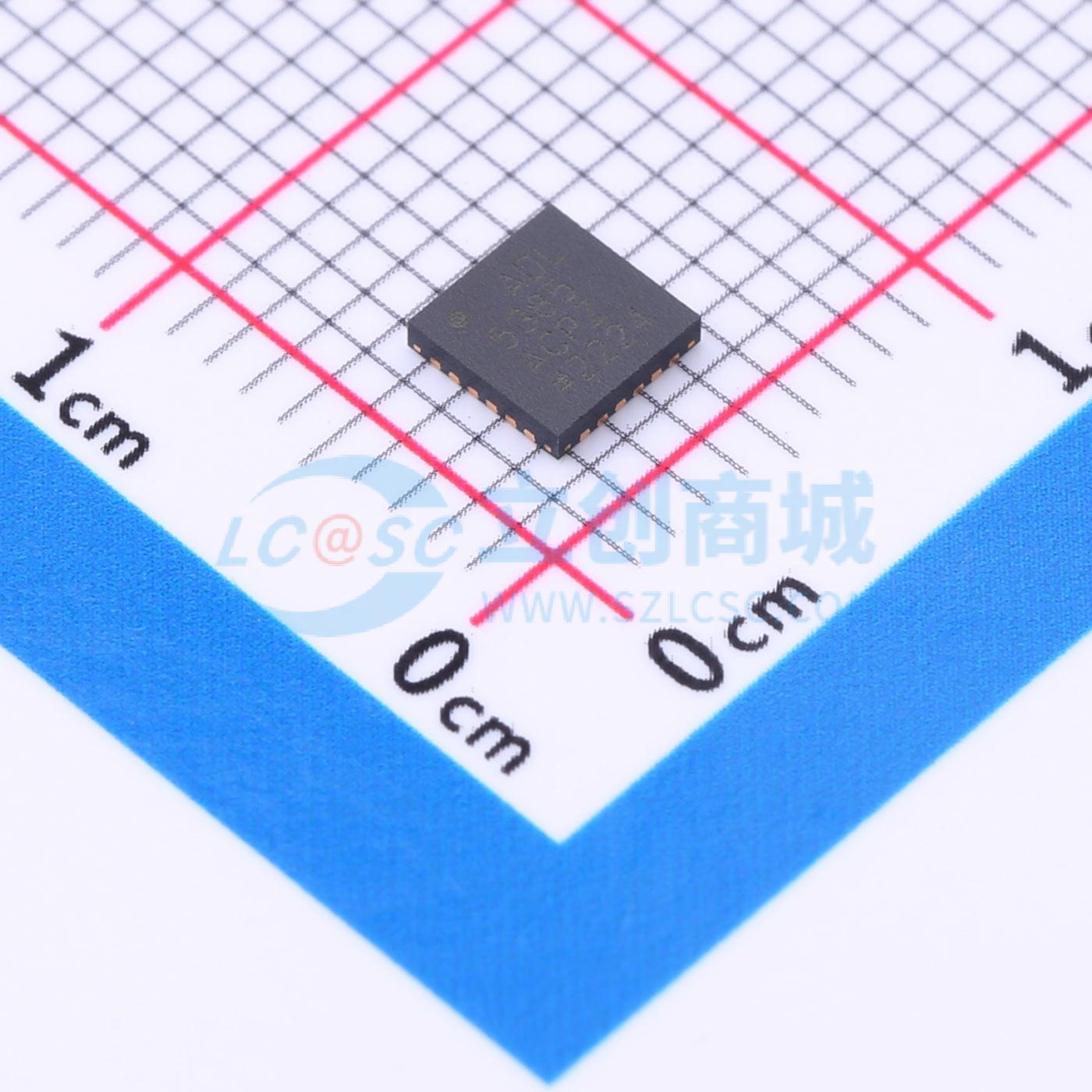

ADL5385 采用 Analog Devices, Inc. 的先进硅锗双极工艺制造，并封装在符合 RoHS 标准的 24 引脚 LFCSP 中，带有裸露焊盘。性能规格覆盖 -40℃ 至 +85℃ 的温度范围。还提供符合 RoHS 标准的评估板。
