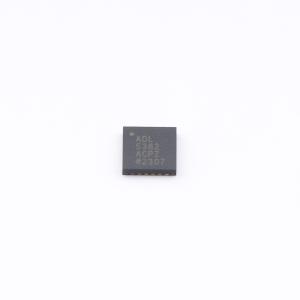

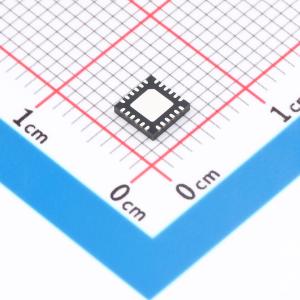

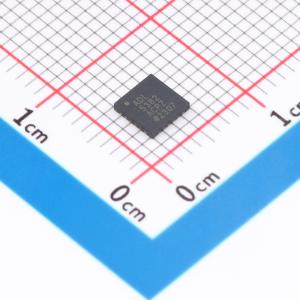

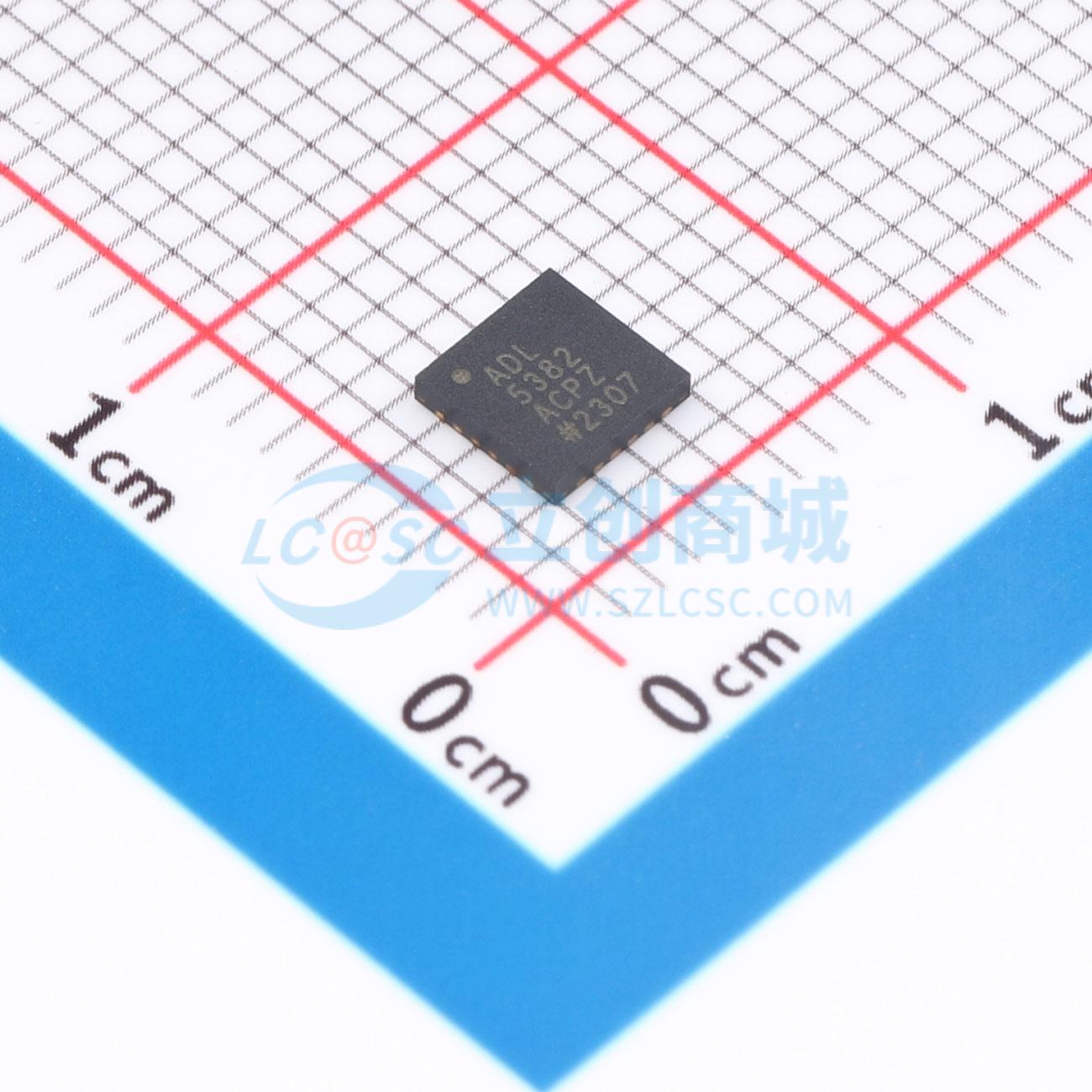

ADL5382ACPZ-R7

ADL5382是一款宽带正交I-Q解调器，其RF输入频率范围为700 MHz至2.7 GHz。在900 MHz时，该解调器的噪声系数（NF）为14 dB，1 dB压缩点（IP1dB）为14.7 dBm，三阶截点（IIP3）为33.5 dBm，提供了适用于苛刻基础设施直接转换要求的出色动态范围。差分RF输入提供了一个良好的宽带输入阻抗50 Ω，并且为了获得最佳性能，最好通过1:1平衡-不平衡转换器驱动。

通过大约0.05 dB的幅度平衡和0.2°的相位平衡，可以实现优秀的解调精度。解调后的同相（I）和正交（Q）差分输出是完全缓冲的，并提供了约4 dB的电压转换增益。缓冲的基带输出能够向200 Ω负载驱动2 V p-p的差分信号。

全平衡设计最小化了二阶失真的影响。从LO端口到RF端口的泄漏远小于-65 dBc。I和Q输出处的直流偏移通常小于10 mV。这两个因素都有助于出色的二次谐波截取点（IIP2）规格，后者超过60 dBm。

ADL5382使用单个4.75 V至5.25 V电源工作。可以通过BIAS引脚与地之间的外部电阻调整供电电流。

ADL5382采用Analog Devices, Inc.先进的硅锗双极工艺制造，提供24引脚裸露焊盘LFCSP封装。

• 蜂窝网络 W-CDMA/CDMA/CDMA2000/GSM
• 微波点对（多）点无线电
• 宽带无线和WiMAX
