ADL5330ACPZ-REEL7

ADL5330是一款高性能、电压控制的可变增益放大器（VGA）/衰减器，适用于频率高达3 GHz的应用。信号路径的平衡结构减少了失真，同时也降低了由于寄生耦合在低增益和高频率下引起的虚假前馈风险。虽然建议在平衡源和负载之间操作，但单端输入会在内部转换为差分形式。

从INHI到INLO的输入阻抗为50 Ω。输出通常通过1:1巴伦耦合到50 Ω接地负载。需要4.75 V至5.25 V的单电源供电。

50 Ω输入系统将施加的电压转换为一对具有高线性和良好共模抑制的差分电流，即使由单端源驱动也是如此。然后将这些信号电流应用于专有的电压控制衰减器，通过线性dB接口精确控制整体增益。GAIN引脚接受从最小增益时的0 V到全增益时的1.4 V的电压，比例因子为20 mV/dB。

高精度宽带衰减器的输出被应用于差分跨阻输出级。输出级设置50 Ω的差分输出阻抗，并驱动OPHI和OPLO引脚。ADL5330具有掉电功能。可以通过ENBL引脚上的逻辑低电平输入使其掉电。掉电模式下的电流消耗为250 μA。

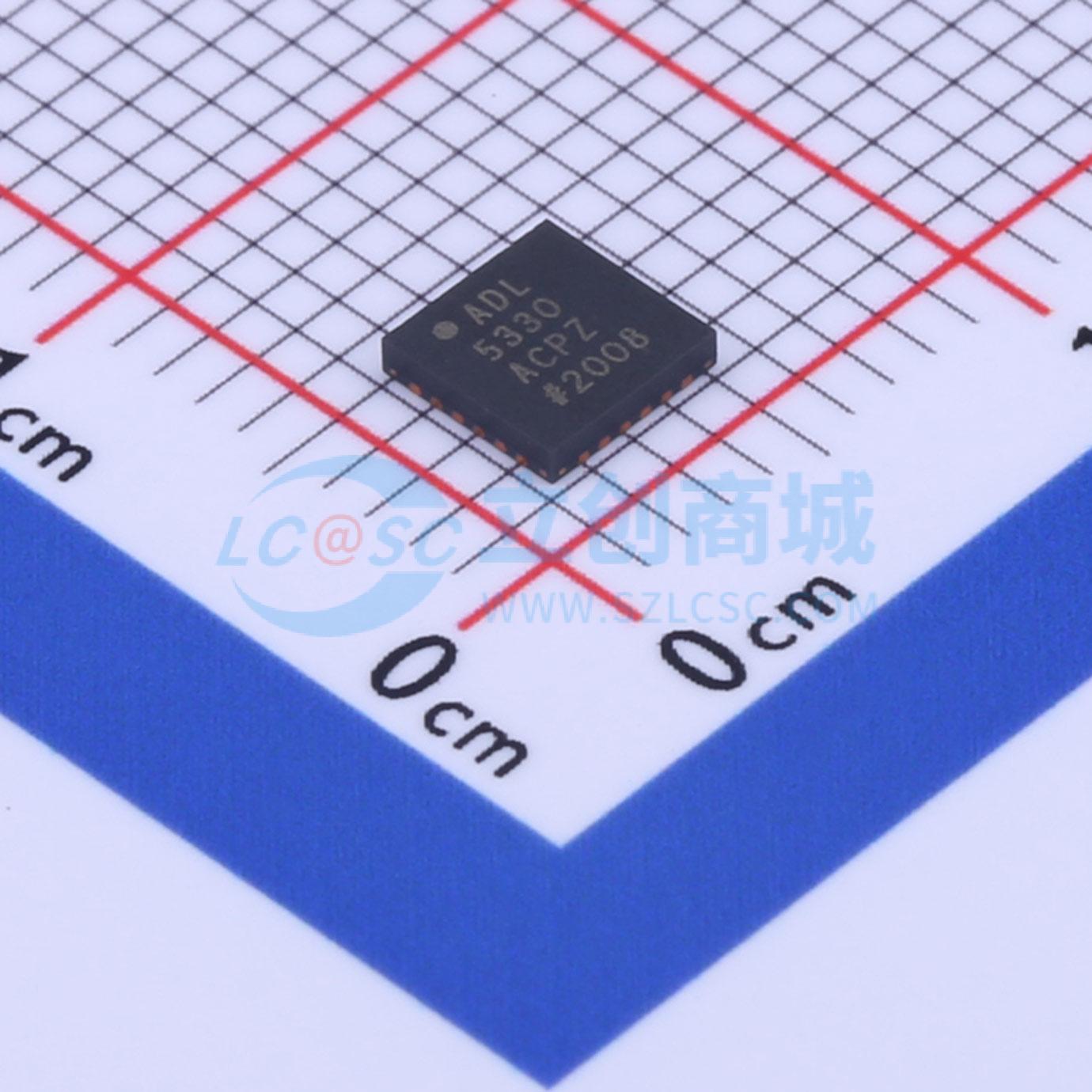

ADL5330采用Analog Devices, Inc.专有的高性能互补双极IC工艺制造。该产品提供24引脚（4 mm x 4 mm）无铅LFCSP封装，工作环境温度范围为-40°C至+85°C。同时提供评估板。

• 射频和中频的发射和接收功率控制
