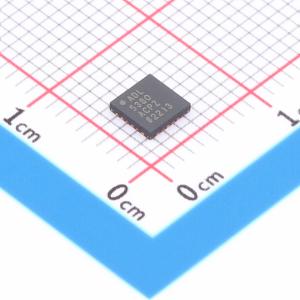

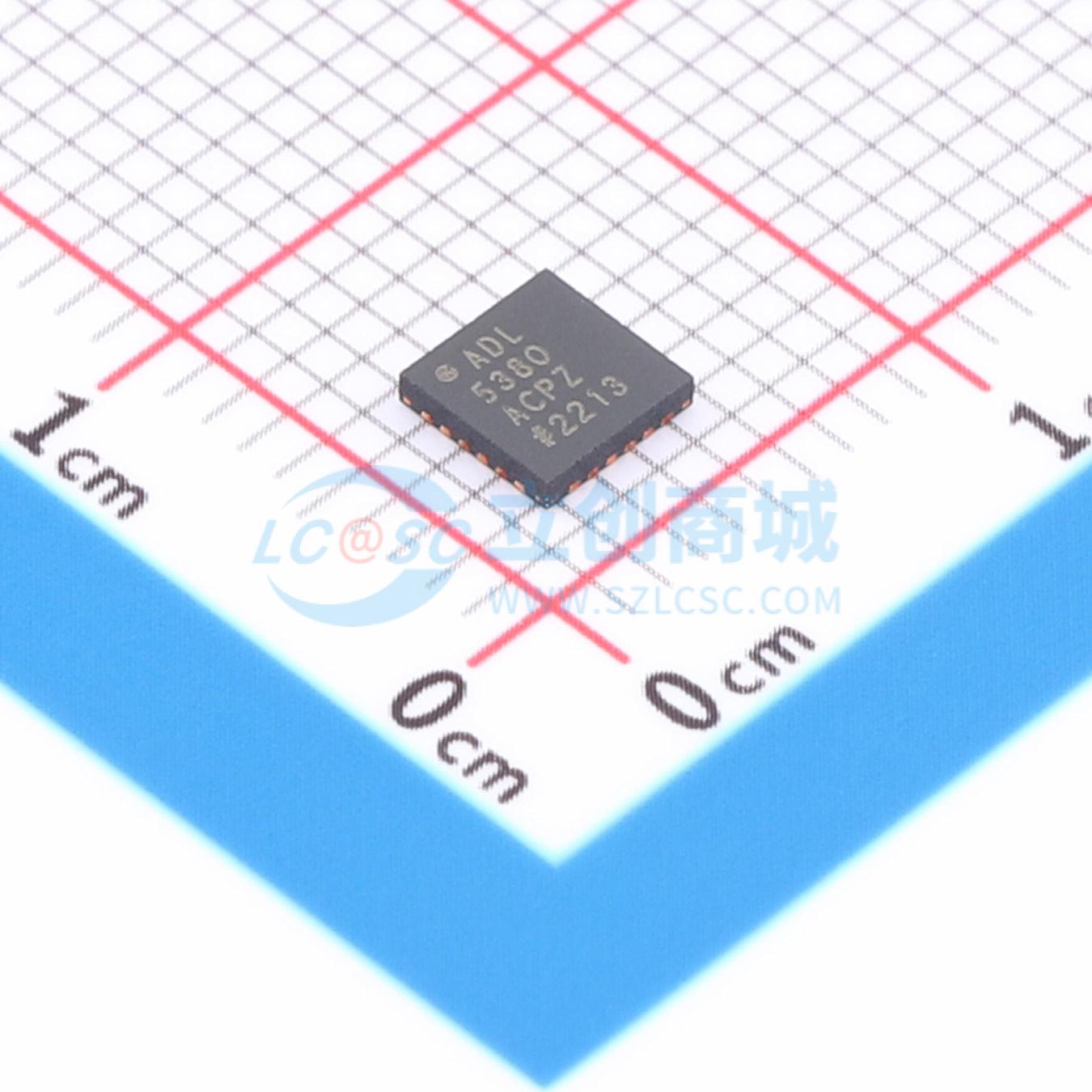

ADL5380ACPZ-R7

ADL5380是一款宽带正交I-Q解调器，其RF/IF输入频率范围为400 MHz至6 GHz。该器件具有10.9 dB的噪声系数（NF）、11.6 dBm的输入P1dB（IP1dB）以及在900 MHz时29.7 dBm的三阶输入截点（IIP3），能够提供适用于严苛基础设施直接转换需求的出色动态范围。差分RF输入端提供了良好的50 Ω宽带输入阻抗，并且为了达到最佳性能，最好通过1:1平衡-不平衡变换器驱动。

通过约0.07 dB的幅度平衡和约0.2°的相位平衡，实现了优异的解调精度。解调后的同相（I）和正交（Q）差分输出完全缓冲，提供大约7 dB的电压转换增益。缓冲后的基带输出能够向200 Ω负载驱动2 V p-p的差分信号。

全平衡设计将二次谐波失真的影响降至最低。从LO端口到RF端口的泄漏小于-50 dBm。I和Q输出端的差分直流偏置通常小于20 mV。这两个因素共同促成了出色的IIP2规格，大于65 dBm。

ADL5380工作于单个4.75 V至5.25 V电源下。通过在外接电阻与ADJ引脚之间连接到正电源VS（以增加供电电流并改善IIP3）或接地（这会减少供电电流但牺牲IIP3），可以调节供电电流。

ADL5380采用Analog Devices, Inc.先进的硅锗双极工艺制造，封装形式为24引脚裸露焊盘LFCSP。

• 蜂窝 W-CDMA/GSM/LTE
• 微波点对（多）点无线电
• 宽带无线和WiMAX
