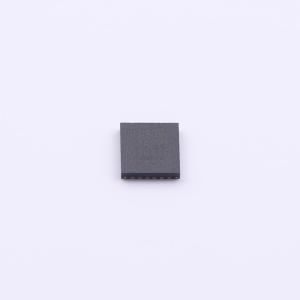

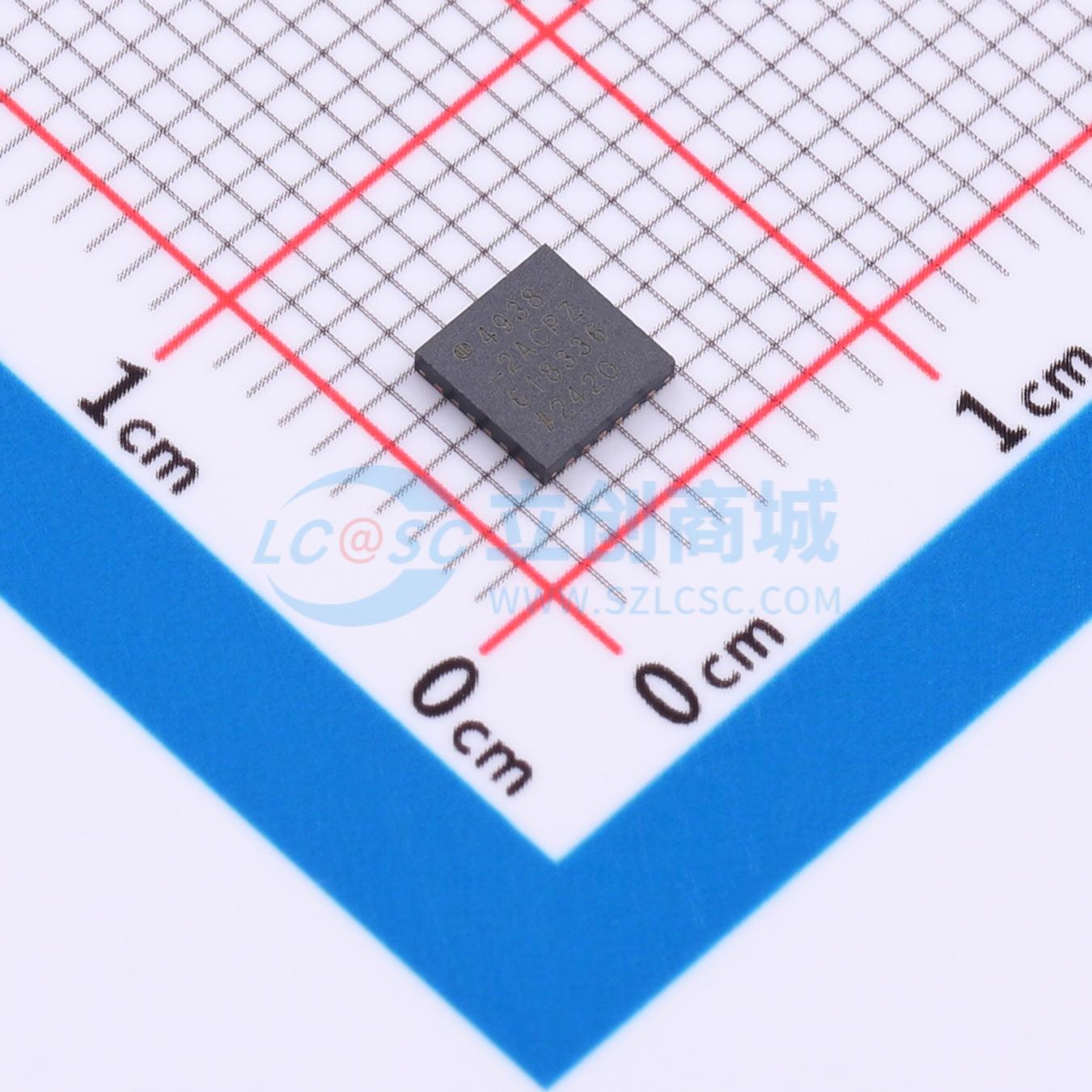

ADA4938-2ACPZ-R7
超低失真差分ADC驱动器（双通道）
- 描述
- ADA4938-1/ADA4938-2是低噪声、超低失真、高速差分放大器。它是驱动高达16位分辨率的高性能ADC的理想选择，频率范围从直流到27 MHz，或高达12位分辨率，频率范围从直流到74 MHz。输出共模电压可在较宽范围内调节，从而使ADA4938-1/ADA4938-2能够匹配ADC的输入。内部共模反馈环路还提供卓越的输出平衡以及对偶次谐波失真产物的抑制。ADA4938-1/ADA4938-2可以轻松实现全差分和单端到差分增益配置。一个简单的由四个电阻组成的外部反馈网络决定了放大器的闭环增益。ADA4938-1/ADA4938-2采用Analog Devices, Inc.专有的第三代高压xFCB工艺制造，使其能够实现极低的失真水平，输入电压噪声仅为2.6 nV/√Hz。ADA4938-1/ADA4938-2的低直流偏移和卓越的动态性能使其非常适合各种数据采集和信号处理应用。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADA4938-2ACPZ-R7
- 商品编号
- C578943
- 商品封装
- LFCSP-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.126514克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 双路 | |
| 共模抑制比(CMRR) | 81dB | |
| 输入偏置电流(Ib) | 4uA | |
| 输入失调电压(Vos) | 1mV | |
| 增益带宽积(GBP) | 1GHz | |
| 压摆率(SR) | 4700V/us | |
| 最大电源宽度(Vdd-Vss) | 10V | |
| 噪声密度(eN) | 2.6nV/√Hz@10MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 75mA | |
| 输入失调电压温漂(Vos TC) | 18uV/℃ | |
| 静态电流(Iq) | 40mA | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 差分 | |
| 单电源 | 5V | |
| 双电源(Vee ~ Vcc) | -5V~5V | |
| 电源纹波抑制比(PSRR) | 80dB | |
| 稳定时间 | 6.5ns |
商品概述
ADA4938-1/ADA4938-2是低噪声、超低失真、高速差分放大器。它是驱动高达16位分辨率的高性能ADC的理想选择，频率范围从直流到27 MHz，或高达12位分辨率，频率范围从直流到74 MHz。输出共模电压可在较宽范围内调节，从而使ADA4938-1/ADA4938-2能够匹配ADC的输入。内部共模反馈环路还提供卓越的输出平衡以及对偶次谐波失真产物的抑制。
ADA4938-1/ADA4938-2可以轻松实现全差分和单端到差分增益配置。一个简单的由四个电阻组成的外部反馈网络决定了放大器的闭环增益。
ADA4938-1/ADA4938-2采用Analog Devices, Inc.专有的第三代高压xFCB工艺制造，使其能够实现极低的失真水平，输入电压噪声仅为2.6 nV/√Hz。ADA4938-1/ADA4938-2的低直流偏移和卓越的动态性能使其非常适合各种数据采集和信号处理应用。
应用领域
- ADC 驱动器
- 单端到差分转换器
- 中频和基带增益模块
- 差分缓冲器
- 线驱动器
