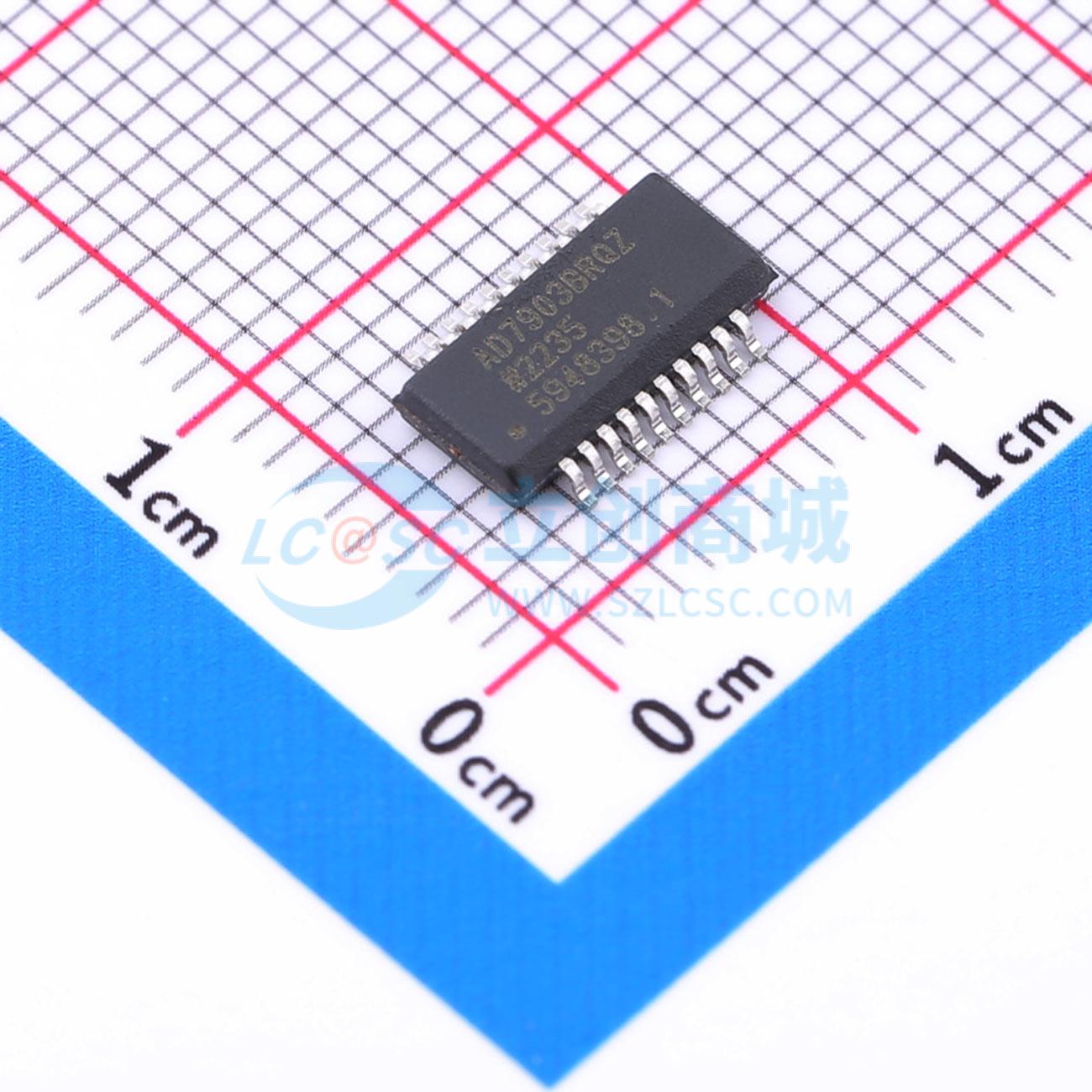

温馨提醒：图片仅供参考，商品以实物为准
AD7903BRQZ
双通道、差分、16位、1 MSPS PulSAR 12.0 mW ADC，采用QSOP封装
- 描述
- 16位分辨率，无遗漏码；吞吐量：1MSPS；低功耗：每ADC7.0mW@1MSPS（仅Voo1和Voo2），总12.0mW@1MSPS；两个低功耗高速16位采样ADC和一个多功能串行端口接口（SPI）。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7903BRQZ
- 商品编号
- C578558
- 商品封装
- QSOP-20-150mil
- 包装方式
- 管装
- 商品毛重
- 0.267798克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 1MHz | |
| 通道数 | 2 | |
| 工作电压 | 2.375V~2.625V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 2LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 92.5dB | |
| 时钟/振荡器 | 内置 | |
| 基准电压源 | 外置 | |
| 基准电压源温漂 | 190ppb/℃ | |
| ADC架构 | SAR | |
| 静态电流 | 350nA |
商品概述
AD7903是一款双路16位逐次逼近型模数转换器（ADC），每个ADC由单电源VDDx供电。它包含两个低功耗、高速的16位采样ADC和一个通用串行端口接口（SPI）。在CNVx上升沿，AD7903对INx+和INx−引脚之间的电压差进行采样。这些引脚的电压通常在0V至VREF之间反相摆动。REFx引脚的外部施加参考电压（VREF）可独立于电源电压引脚VDDx进行设置。该器件的功耗与吞吐量呈线性关系。 通过SDIx输入，兼容SPI的串行接口还可以在单条三线总线上对多个ADC进行菊花链连接，并提供可选的忙指示。使用独立的VIOx电源，它可与1.8V、2.5V、3V或5V逻辑兼容。 AD7903采用20引脚QSOP封装，工作温度范围为-40°C至+125°C。
商品特性
- 16位分辨率，无失码
- 吞吐量：1 MSPS
- 低功耗：1 MSPS时为7.0 mW（仅VDD1和VDD2），1 MSPS时总功耗为12.0 mW，10 kSPS时为140 μW
- 积分非线性（INL）：典型值±0.5 LSB，最大值±2.0 LSB
- 信纳比（SINAD）：1 kHz时为93.5 dB
- 总谐波失真（THD）：1 kHz时为−112 dB
- 真正的差分模拟输入范围：±VREF，VREF在2.4 V至5.1 V之间时为0 V至VREF，允许使用任何输入范围，易于与ADA4941 - 1配合驱动
- 无流水线延迟
- 单电源2.5 V供电，具备1.8 V/2.5 V/3 V/5 V逻辑接口
- 兼容串行端口接口（SPI）/QSPI/MICROWIRE/DSP
- 20引脚QSOP封装
- 宽工作温度范围：-40°C至+125°C
应用领域
- 电池供电设备
- 通信
- 自动测试设备（ATE）
- 数据采集
- 医疗仪器
- 冗余测量
- 同步采样
