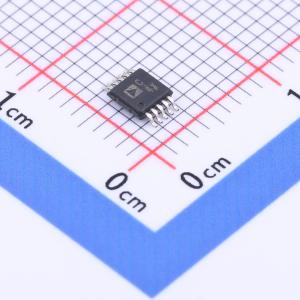

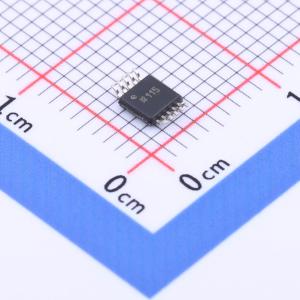

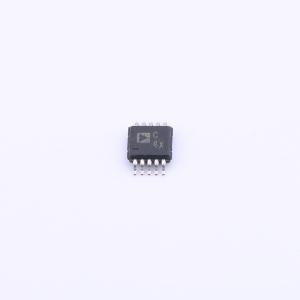

温馨提醒：图片仅供参考，商品以实物为准
AD7946BRMZRL7
14位，500 kSPS，PulSAR ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 14位、250 kSPS PulSAR®、伪差分ADC，采用MSOP/LFCSP封装
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7946BRMZRL7
- 商品编号
- C578570
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.815克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 14位 | |
| 采样率 | 500kHz | |
| 通道数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.4LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 85dB | |
| 时钟/振荡器 | 内置 | |
| 基准电压源 | 外置 | |
| ADC架构 | SAR | |
| 静态电流 | 1nA |
商品概述
AD7946是一款14位电荷再分配逐次逼近型模数转换器（ADC），采用单5 V电源VDD供电。它包含一个无失码的低功耗、高速14位采样ADC、一个内部转换时钟和一个通用串行接口端口。该器件还包含一个低噪声、宽带宽、短孔径延迟的跟踪保持电路。在CNV上升沿，它相对于地检测输入IN - 对0 V至REF之间的模拟输入IN + 进行采样。参考电压REF由外部提供，最高可设置为电源电压。 其功耗与吞吐量呈线性关系。 兼容SPI的串行接口还具备通过SDI输入在单条三线总线上对多个ADC进行菊花链连接的能力，或者提供可选的忙（BUSY）指示。使用独立电源VIO时，它与1.8 V、2.5 V、3 V或5 V逻辑兼容。 AD7946采用10引脚MSOP或10引脚LFCSP封装，工作温度范围为 - 40℃至 + 85℃。
商品特性
- 14位分辨率，无失码
- 吞吐量：500 kSPS
- 积分非线性（INL）：典型值±0.4 LSB，最大值±1 LSB（满量程的±0.0061%）
- 信纳比（SINAD）：20 kHz时为85 dB
- 总谐波失真（THD）：20 kHz时为 - 100 dB
- 伪差分模拟输入范围为0 V至REF，REF最高可达VDD
- 无流水线延迟
- 单5 V电源供电，具备1.8 V/2.5 V/3 V/5 V逻辑接口
- 专有串行接口，兼容SPI、QSPI、MICROWIRE和DSP
- 支持多个ADC菊花链连接和忙（BUSY）指示
- 5 V/100 kSPS时功耗为3.3 mW，5 V/100 SPS时功耗为3.3 μW
- 待机电流：1 nA
- 10引脚MSOP（MSOP - 8尺寸）和3 mm×3 mm LFCSP（SOT - 23尺寸）
- 与16位AD7686引脚兼容
应用领域
- 电池供电设备
- 数据采集
- 仪器仪表
- 医疗仪器
- 过程控制
