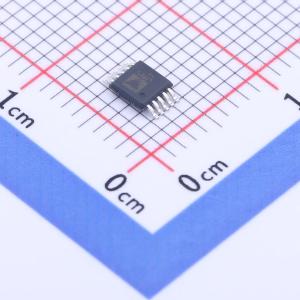

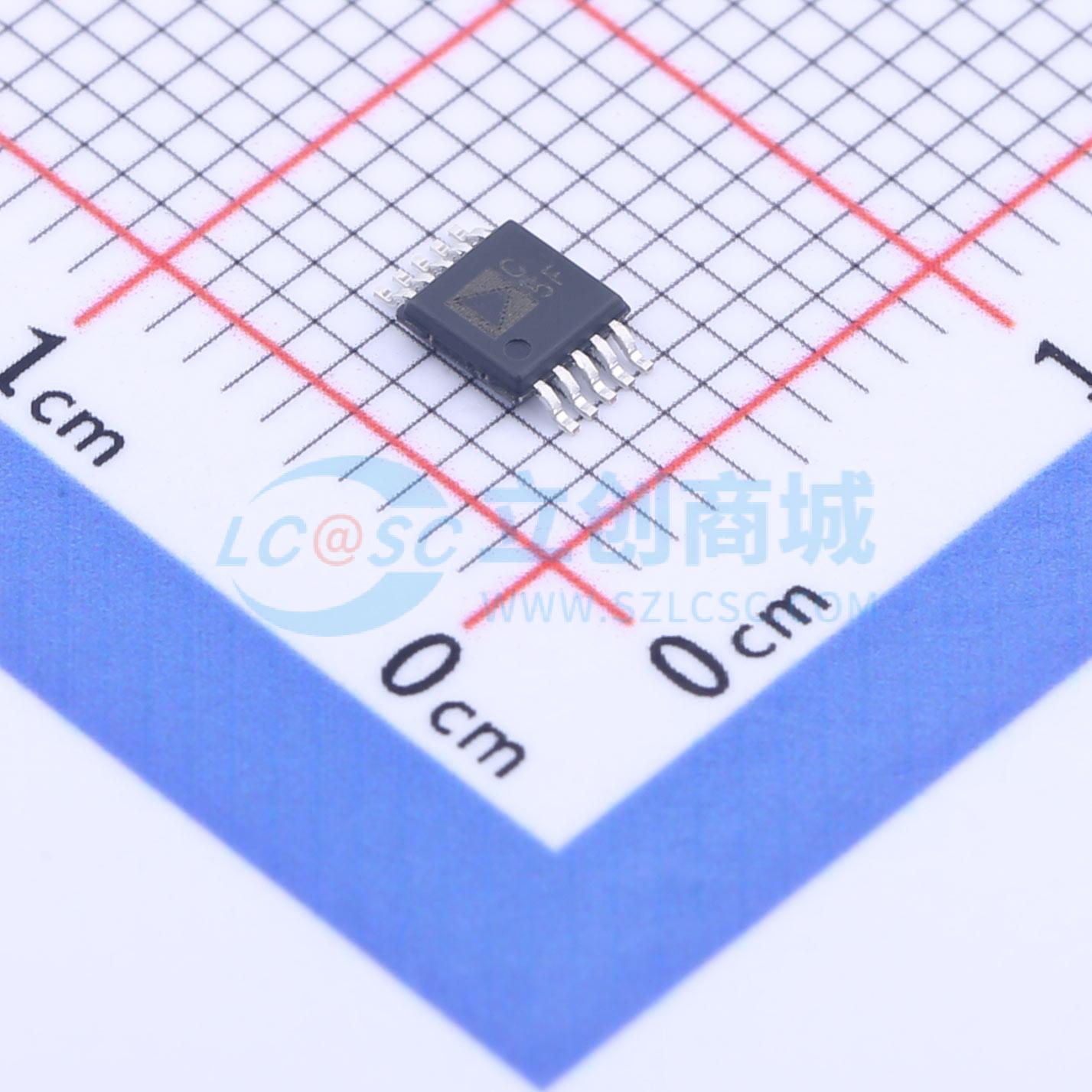

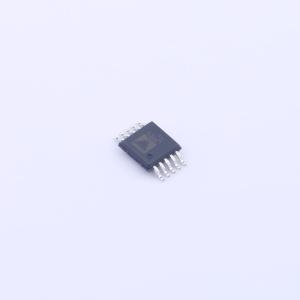

AD7982BRMZRL7
18位 1 MSPS PulSAR ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 18位、1 MSPS PulSAR® 7.0 mW ADC，采用MSOP或QFN封装
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7982BRMZRL7
- 商品编号
- C578580
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.085克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 18位 | |
| 采样率 | 1MHz | |
| 通道数 | 1 | |
| 工作电压 | 2.375V~2.625V | |
| 接口类型 | SPI | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 98dB | |
| 基准电压源 | 外置 | |
| ADC架构 | SAR | |
| 静态电流 | 350nA |
商品概述
AD7982是一款18位逐次逼近型模数转换器（ADC），采用单电源VDD供电。AD7982内置一个微功耗、高速的18位采样ADC和一个多功能串行接口端口。在CNV上升沿，AD7982对IN+和IN-引脚之间的电压差进行采样。这些引脚的电压通常在0V至VREF之间反相摆动。参考电压VREF由外部提供，且可独立于电源电压VDD进行设置。其功耗与吞吐量呈线性关系。 该串行接口与串行外设接口（SPI）兼容，通过SDI输入，还能在单条三线总线上对多个ADC进行菊花链连接，并提供可选的忙指示功能。借助独立的VIO电源，AD7982可与1.8V、2.5V、3V和5V逻辑兼容。 AD7982提供10引脚MSOP和10引脚LFCSP两种封装，工作温度范围为-40°C至+85°C。
商品特性
- 高性能：真正的差分模拟输入范围：±VREF（VREF在2.5V至5V之间时为0V至VREF）
- 易于搭配ADA4941 - 1或ADA4940 - 1驱动
- 吞吐量：1 MSPS
- 零延迟架构
- 18位分辨率，无失码
- 积分非线性（INL）：典型值±1 LSB，最大值±3 LSB
- 动态范围：99 dB（VREF = 5V）
- 信噪比（SNR）：fIN = 1 kHz、VREF = 5V时为98 dB
- 总谐波失真（THD）：fIN = 1 kHz、VREF = 5V时为 - 119 dB
- 信纳比（SINAD）：fIN = 1 kHz、VREF = 5V时为97 dB
- 低功耗
- 单电源2.5V供电，具备1.8V、2.5V、3V和5V逻辑接口
- 1 MSPS时功耗为4 mW（仅VDD）
- 1 MSPS时总功耗为7 mW
- 10 kSPS时功耗为70 μW
- 专有串行接口，与SPI、QSPI、MICROWIRE和DSP兼容
- 可对多个ADC进行菊花链连接，并具备忙指示功能
- 10引脚MSOP和3 mm × 3 mm 10引脚LFCSP封装
- 宽工作温度范围：-40°C至+85°C
应用领域
- 自动测试设备
- 数据采集系统
- 医疗仪器
- 机器自动化
