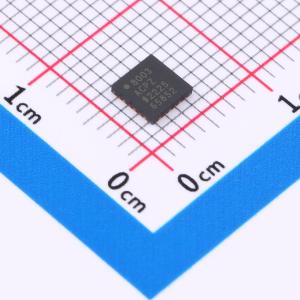

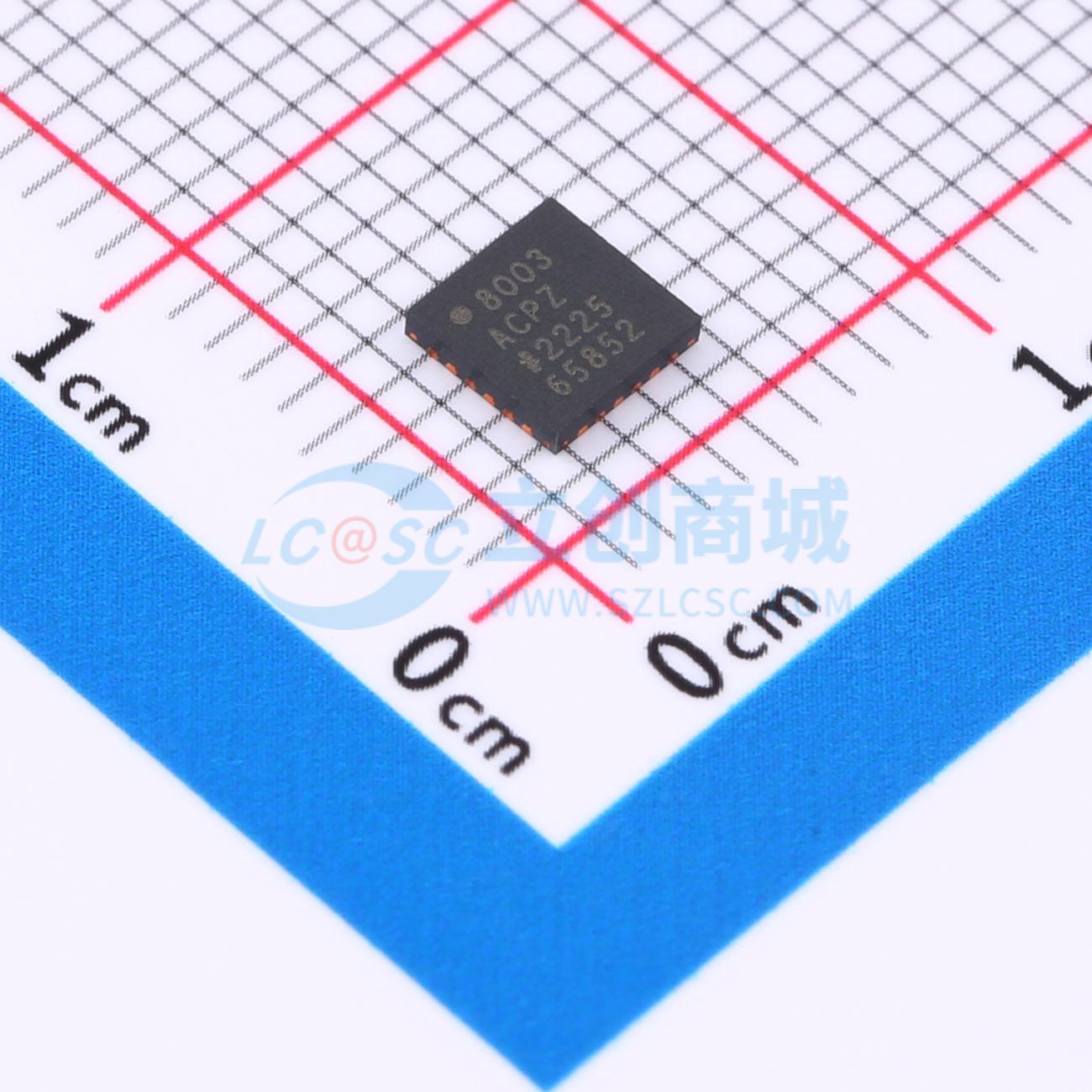

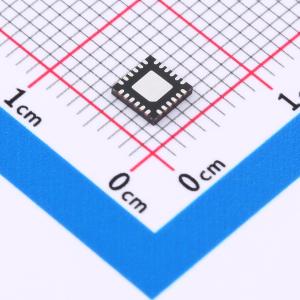

AD8003ACPZ-REEL7
三通道、1.5 GHz运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD8003是一款三通道超高速电流反馈放大器。采用ADI公司专有的超快速互补双极（XFCB）工艺，AD8003实现了1.5 GHz的带宽和4300 V/μs的压摆率。此外，该放大器具有出色的直流精度，最大输入偏置电流为50 μA，直流输入电压为0.7 mV
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8003ACPZ-REEL7
- 商品编号
- C578594
- 商品封装
- LFCSP-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.078克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 三路 | |
| 最大电源宽度(Vdd-Vss) | 11V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1.65GHz | |
| 输入失调电压(Vos) | 700uV | |
| 输入失调电压温漂(Vos TC) | 7.4uV/℃ | |
| 压摆率(SR) | 4.3V/ns | |
| 输入偏置电流(Ib) | 7uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 14.2uA | |
| 噪声密度(eN) | 1.8nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 48dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 9.5mA | |
| 输出电流 | 100mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 5V~11V | |
| 双电源(Vee~Vcc) | -5V~5V |
商品概述
AD8003是一款三路超高速电流反馈放大器。采用专有的超快互补双极（XFCB）工艺，AD8003实现了1.5 GHz的带宽和4300 V/μs的压摆率。此外，该放大器具有出色的直流精度，最大输入偏置电流为50 μA，直流输入电压为0.7 mV。 AD8003具有出色的视频规格，频率响应在190 MHz内保持平坦，并能在12 ns内达到0.1%的建立时间，确保即使是要求最苛刻的视频系统也能保持出色的保真度。对于使用NTSC视频以及高速视频的应用，该放大器的微分增益为0.05%，微分相位为0.01°。 AD8003具有极低的无杂散动态范围（SFDR）（20 MHz时为 -73 dBc）和噪声（1.8 nV/√Hz）。电源范围为5 V至11 V，能够提供100 mA的输出电流，AD8003非常适合各种应用。 AD8003每个放大器仅消耗9.5 mA的电源电流。AD8003的独立关断功能可将静态电流进一步降低至1.6 mA。 AD8003放大器采用紧凑的4 mm×4 mm、24引脚LFCSP_WQ封装。AD8003的额定工作温度范围为 -40℃至 +85℃。
商品特性
- 高速：1650 MHz（G = +1）、730 MHz（G = +2，V₀ = 2 V p - p）、4300 V/μs（G = +2，4 V阶跃）
- 建立时间：12 ns达到0.1%，2 V阶跃
- 非常适合QXGA分辨率视频
- 增益平坦度：190 MHz内为0.1 dB
- 微分增益误差：0.05%，Rₗ = 150 Ω
- 微分相位误差：0.07°，Rₗ = 150 Ω
- 低电压失调：0.7 mV（典型值）
- 低输入偏置电流：7 μA（典型值）
- 低噪声：1.8 nV/√Hz
- 宽带宽内低失真：20 MHz时SFDR为 -73 dBc
- 高输出驱动能力：100 mA输出负载驱动
- 电源工作范围：±V至±V电压供电
- 电源电流：9.5 mA/放大器
应用领域
- 高分辨率视频图形
- 专业视频
- 消费类视频
- 高速仪器仪表
- 复用
