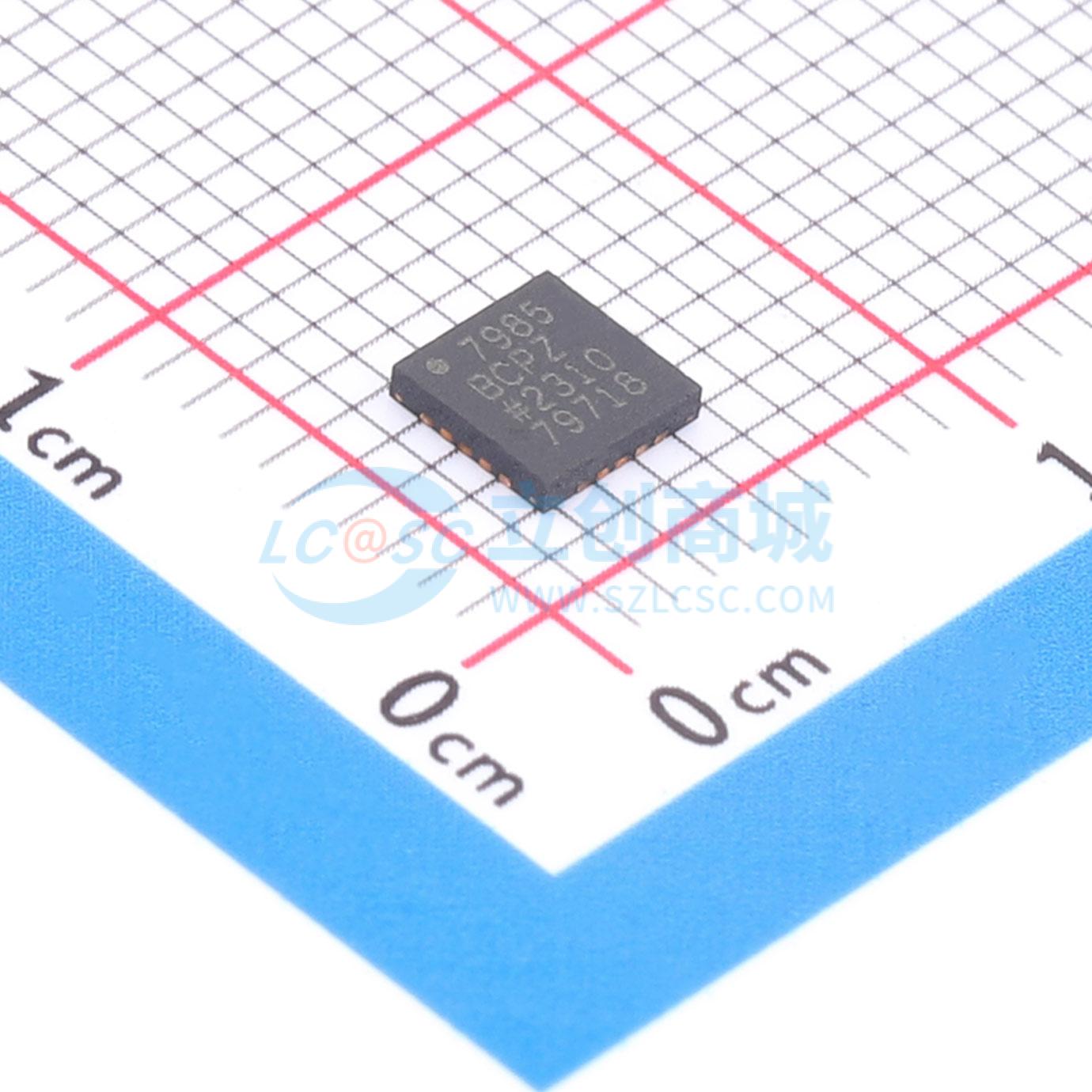

AD7985BCPZ实物图

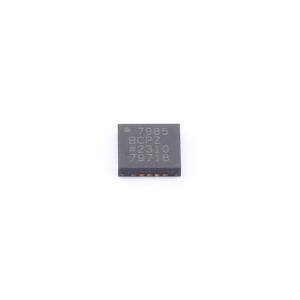

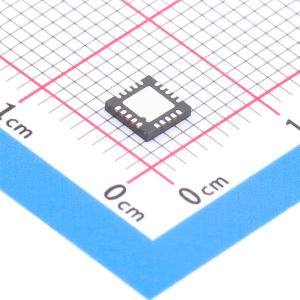

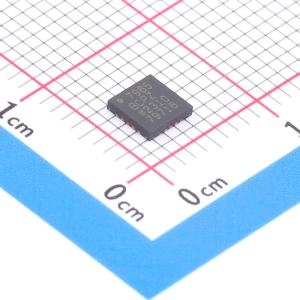

  • AD7985BCPZ商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AD7985BCPZ

16位、2.5 MSPS、11 mW PulSAR ADC,采用QFN封装

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
16位分辨率,无漏码,2.5MSPS吞吐量,低功耗,可选内部或外部参考,支持SPI
品牌名称
ADI(亚德诺)
商品型号
AD7985BCPZ
商品编号
C578583
商品封装
LFCSP-20(4x4)​
包装方式
托盘
商品毛重
2.264克(g)

商品参数

属性参数值
商品目录模数转换芯片ADC
分辨率16位
采样率2.5MHz
通道数1
工作电压2.5V;5V
接口类型SPI
差分输入
积分非线性0.7LSB
属性参数值
工作温度-40℃~+85℃
信噪比88.5dB
时钟/振荡器内置
基准电压源内置
基准电压源温漂10ppm/℃
ADC架构SAR
数据速率2.5MHz
静态电流1uA

商品概述

AD7985是一款16位、2.5 MSPS逐次逼近型模数转换器(SAR ADC)。它包含一个低功耗、高速的16位采样ADC、一个内部转换时钟、一个内部基准源(及缓冲器)、误差校正电路和一个多功能串行接口端口。在CNV上升沿,AD7985相对于地感应端IN-对0V至REF之间的模拟输入IN+进行采样。AD7985具备适用于高采样率的Turbo模式(TURBO为高电平)和适用于低功耗应用的正常模式(TURBO为低电平),在低功耗应用中,功耗随吞吐量成比例变化。 在正常模式(TURBO为低电平)下,兼容SPI的串行接口还具备利用SDI输入在单条三线总线上对多个ADC进行菊花链连接的能力,并可提供可选的忙指示信号。通过独立的VIO电源,它可兼容1.8V、2.5V和2.7V电源。 AD7985采用20引脚LFCSP封装,工作温度范围为-40°C至+85°C。

商品特性

  • 16位分辨率,无丢码
  • 吞吐量:2.5 MSPS(TURBO为高电平),2.0 MSPS(TURBO为低电平)
  • 低功耗:使用外部基准源时,2.5 MSPS下功耗为15.5 mW;使用内部基准源时,2.5 MSPS下功耗为28 mW
  • 积分非线性(INL):典型值±0.7 LSB,最大值±1.5 LSB
  • 信噪比(SNR):使用片内基准源时为88.5 dB,使用外部基准源时为90 dB
  • 4.096 V内部基准源:典型漂移为±10 ppm/°C
  • 伪差分模拟输入电压范围为0 V至VREF,VREF最高可达5.0 V,允许使用任意输入范围
  • 无流水线延迟
  • 逻辑接口:1.8 V/2.5 V/2.7 V
  • 专有串行接口,兼容SPI、QSPI、MICROWIRE和DSP
  • 具备带忙指示信号的多个ADC菊花链连接能力
  • 20引脚、4 mm×4 mm LFCSP封装

应用领域

  • 电池供电设备
  • 通信
  • 自动测试设备(ATE)
  • 数据采集系统
  • 医疗仪器
