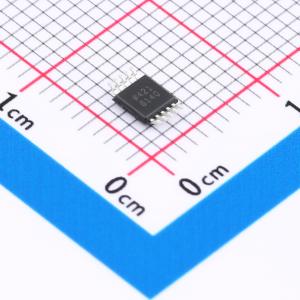

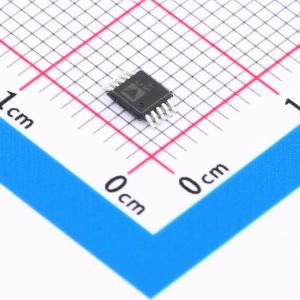

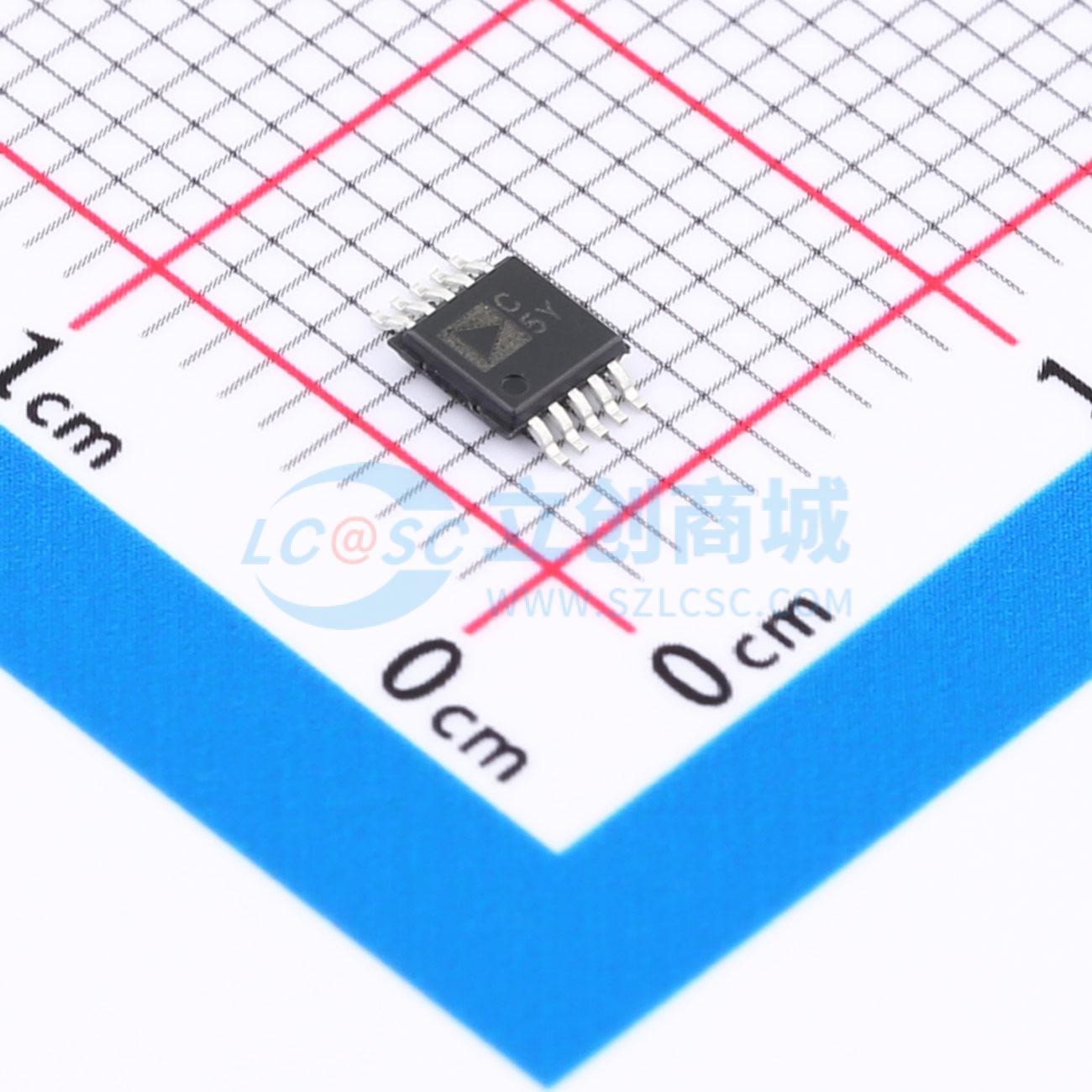

温馨提醒：图片仅供参考，商品以实物为准

AD7983BRMZ

16-Bit、1.33 MSPS 逐次逼近型模数转换器（ADC），采用MSOP/QFN封装

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款16位逐次逼近型模数转换器（ADC），采用单电源VDD供电。它包含一个低功耗、高速的16位采样ADC和一个通用串行接口端口。在CNV上升沿，它相对于地感应输入IN-对0V至REF之间的模拟输入IN+进行采样。参考电压REF由外部施加，并且可以独立于电源电压VDD设置。其功耗与吞吐量呈线性关系。SPI兼容串行接口还具有使用SDI输入在单根三线总线上级联多个ADC的能力，并提供可选的忙指示。使用单独的电源VIO，它与1.8V、2.5V、3V或5V逻辑兼容。采用10引脚MSOP或10引脚LFCSP封装，工作温度范围为 -40°C至 +85°C。
品牌名称: ADI(亚德诺)
商品型号: AD7983BRMZ
商品编号: C578582
商品封装: MSOP-10
包装方式: 管装
商品毛重: 0.19克(g)

商品参数

商品概述

一款16位逐次逼近型模数转换器（ADC），采用单电源VDD供电。它包含一个微功耗、高速的16位采样ADC和一个多功能串行接口端口。在CNV上升沿，它相对于地感应输入IN-对0V至参考电压REF之间的模拟输入IN+进行采样。参考电压REF由外部提供，且可独立于电源电压VDD进行设置。其功耗与吞吐量呈线性关系。该SPI兼容串行接口还具备通过SDI输入在单条三线总线上级联多个ADC的能力，并提供可选的忙指示功能。它使用独立电源VIO，可兼容1.8V、2.5V、3V或5V逻辑电平。 AD7983采用10引脚MSOP或10引脚LFCSP封装，工作温度范围为-40°C至+85°C。

商品特性

高性能伪差分模拟输入范围为0V至V_REF，V_REF范围为2.9V至5V
吞吐量：1.33 MSPS
零延迟架构
16位分辨率，无丢码
积分非线性（INL）：典型值±0.6 LSB，最大值±1.0 LSB
动态范围：93 dB，V_REF = 5V
信噪比（SNR）：在f_IN = 1 kHz、V_REF = 5V时为92 dB
总谐波失真（THD）：在f_IN = 1 kHz、V_REF = 5V时为−115 dB
信纳比（SINAD）：在f_IN = 1 kHz、V_REF = 5V时为92 dB
低功耗
单电源2.5V供电，具备1.8V/2.5V/3V/5V逻辑接口
1.33 MSPS时功耗为5.25 mW（仅VDD）
1.33 MSPS时总功耗为10.5 mW
10 kSPS时电流为80 μA
专有串行接口，兼容SPI、QSPI、MICROWIRE和DSP
可级联多个ADC并提供忙指示
10引脚MSOP和10引脚、3 mm×3 mm LFCSP封装
宽工作温度范围：-40°C至+85°C

应用领域

自动测试设备
数据采集系统
医疗仪器
机器自动化

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	1.33MHz
	通道数	1
	工作电压	2.375V~2.625V
	接口类型	SPI
	差分输入	否

	属性	参数值
	积分非线性	0.6LSB
	工作温度	-40℃~+85℃
	信噪比	92dB
	时钟/振荡器	内置
	基准电压源	外置
	ADC架构	SAR
