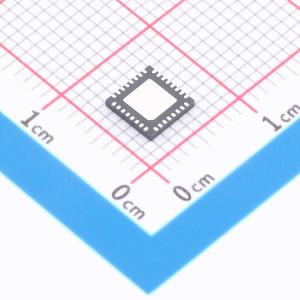

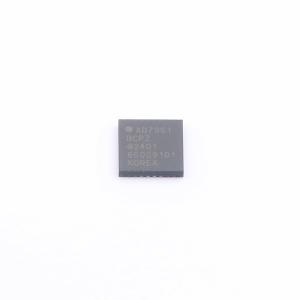

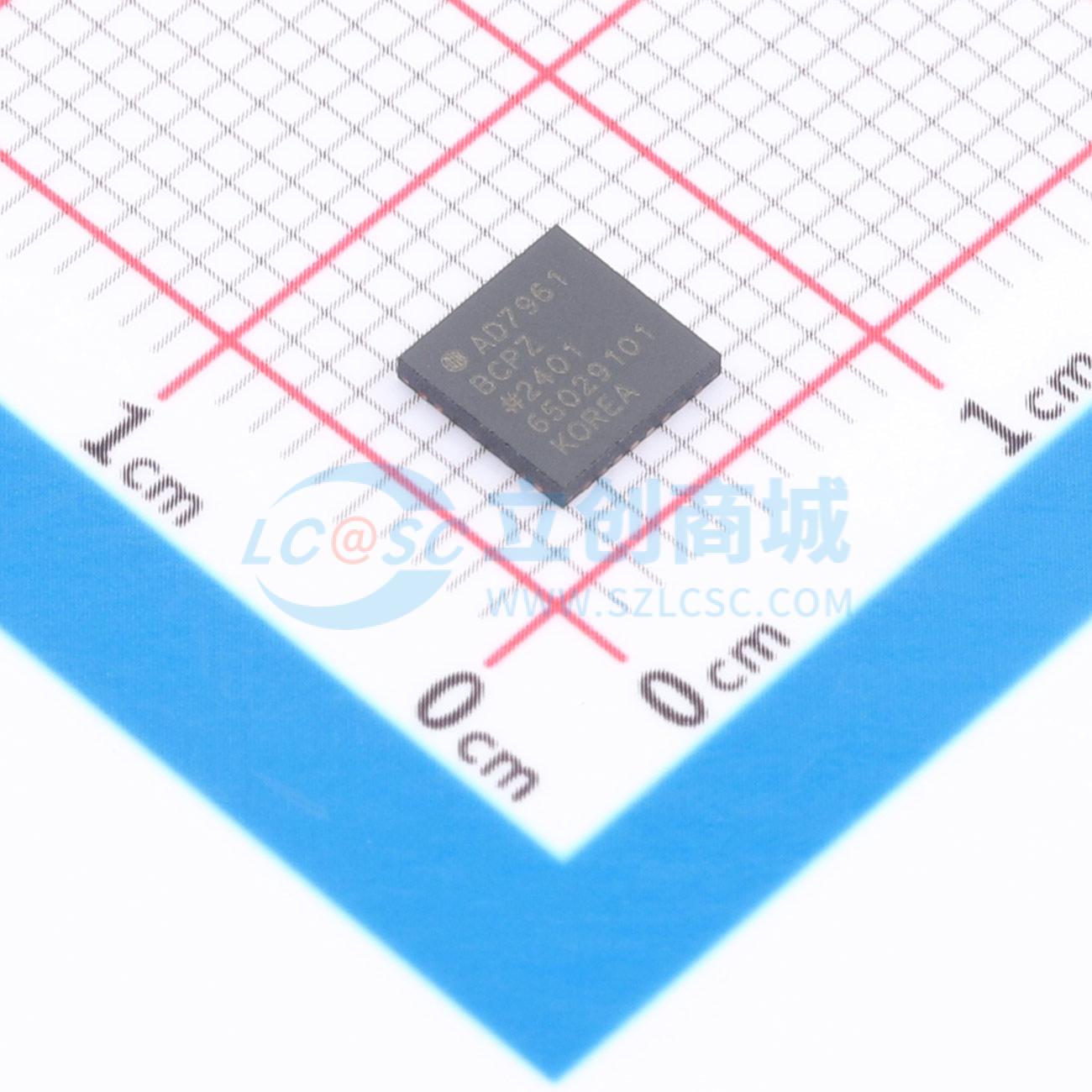

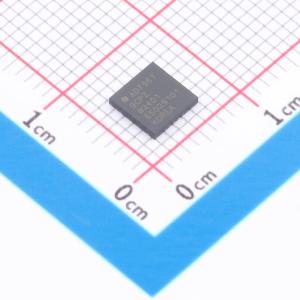

AD7961BCPZ
16位、5 MSPS、PulSAR®差分ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD7961是一款16位、5MSPS的逐次逼近寄存器(SAR)模数转换器(ADC)，具有低功耗、高性能的特点。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7961BCPZ
- 商品编号
- C578573
- 商品封装
- LFCSP-32(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.935克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 5MHz | |
| 通道数 | 1 | |
| 工作电压 | 5V | |
| 接口类型 | 串行 | |
| 差分输入 | 是 | |
| 积分非线性 | 0.55LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 95.5dB | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 250MHz | |
| 基准电压源 | 内置；外置 | |
| ADC架构 | SAR | |
| 静态电流 | 8uA |
商品概述
AD7961是一款16位、5 MSPS的电荷再分配逐次逼近型（SAR）模数转换器（ADC）。SAR架构在噪声和线性度方面均具有无与伦比的性能。AD7961包含一个低功耗、高速的16位采样ADC、一个内部转换时钟和一个内部基准缓冲器。在CNV±边沿，AD7961对IN+和IN-引脚之间的电压差进行采样。这些引脚的电压在0 V至4.096 V和0 V至5 V之间反相摆动。基准电压由外部施加到器件上。所有转换结果均可通过单个LVDS自时钟或回送时钟串行接口获取。 AD7961采用32引脚LFCSP（QFN）封装，工作温度范围为-40°C至+85°C。
商品特性
- 吞吐量：5 MSPS
- 16位分辨率，无失码
- 出色的交流和直流性能
- 动态范围：96 dB
- 信噪比：95.5 dB
- 总谐波失真：−116 dB
- 积分非线性：±0.2 LSB（典型值），±0.55 LSB（最大值）
- 微分非线性：±0.14 LSB（典型值），±0.25 LSB（最大值）
- 真正的差分模拟输入电压范围：±4.096 V或±5 V
- 低功耗
- 使用外部基准缓冲器，5 MSPS时功耗为46.5 mW（回送时钟模式）
- 使用内部基准缓冲器，5 MSPS时功耗为64.5 mW（回送时钟模式）
- 使用外部基准缓冲器，5 MSPS时功耗为39 mW（自时钟模式，CNV±为CMOS模式）
- SAR架构，无延迟/流水线延迟
- 外部基准选项：2.048 V缓冲至4.096 V（内部基准缓冲器）、4.096 V和5 V
- 串行LVDS接口
- 自时钟模式
- 回送时钟模式
- 转换控制（CNV±信号）可选LVDS或CMOS
- 工作温度范围：-40°C至+85°C
- 32引脚、5 mm×5 mm LFCSP（QFN）封装
应用领域
- 数字成像系统
- 数字X光机
- 计算机断层扫描
- 红外相机
- 磁共振成像梯度控制
- 高速数据采集
- 光谱学
- 测试设备
