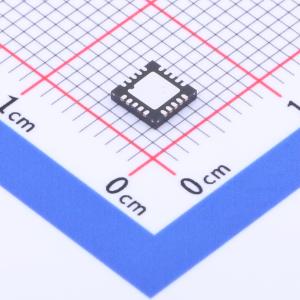

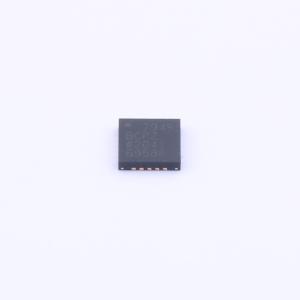

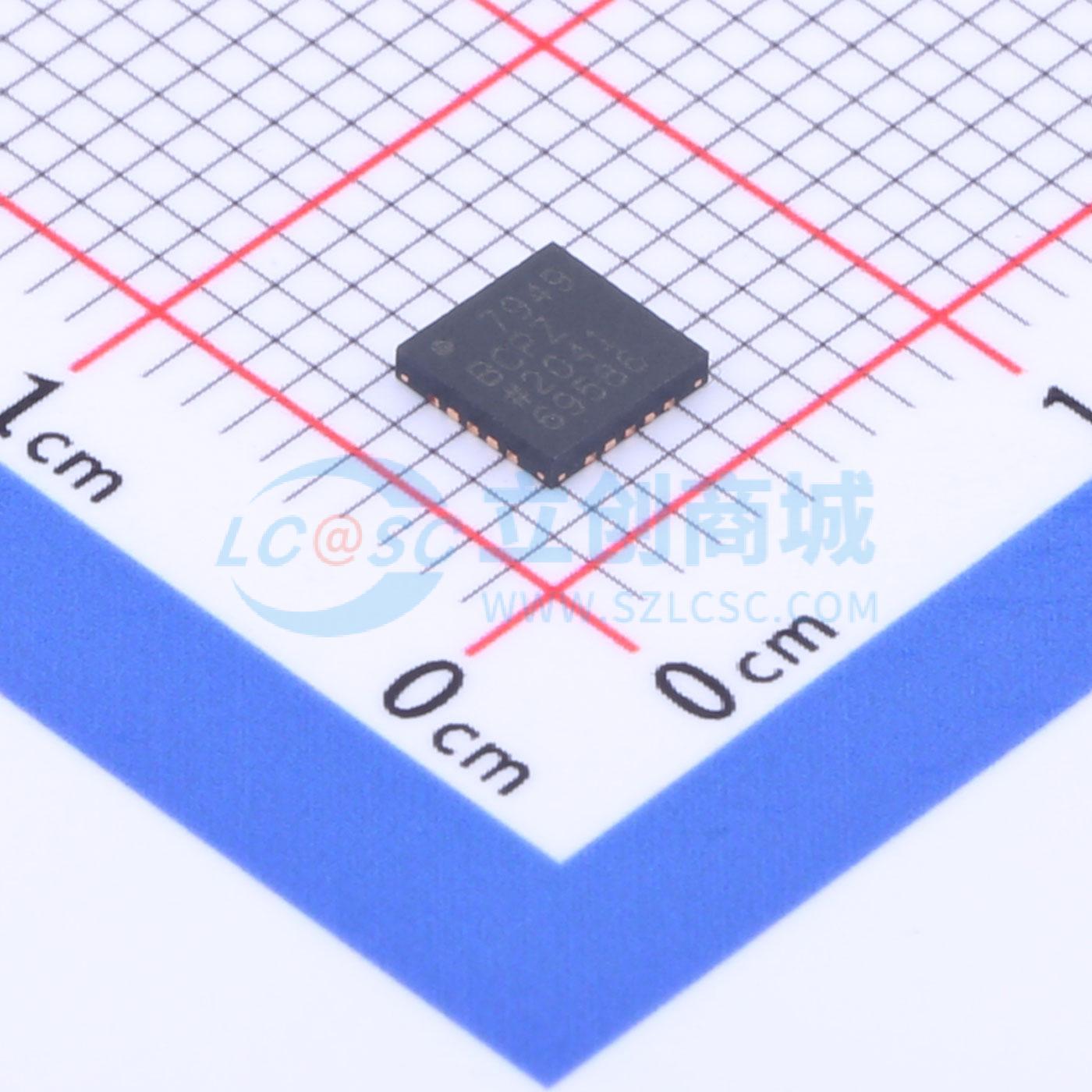

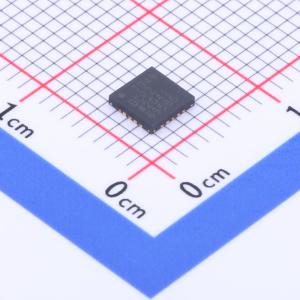

温馨提醒：图片仅供参考，商品以实物为准
AD7949BCPZ
14位、8通道、250 kSPS PulSAR ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款采用单电源(VDD)供电的电荷再分配、逐次逼近型(SAR)模数转换器(ADC)。内置多通道、低功耗数据采集系统所需的所有元件，包括：无失码的真14位SAR型ADC；用于将输入配置为单端输入（使用或不使用参考地）、差分输入或双极性输入的8通道、低串扰多路复用器；内部低漂移基准电压源（可以选择2.5V或4.096V）和缓冲；温度传感器；可选择的单极点滤波器；以及多通道按顺序连续采样时所用的序列器。使用简单的SPI接口实现配置寄存器的写入和转换结果的接收。SPI接口使用单独的电源(VIO)，它被设定为主逻辑电平
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7949BCPZ
- 商品编号
- C578571
- 商品封装
- LFCSP-20(4x4)
- 包装方式
- 托盘
- 商品毛重
- 3.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 14位 | |
| 采样率 | 250kHz | |
| 通道数 | 8 | |
| 工作电压 | 2.3V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 0.5LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 85.5dB | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 10ppm/℃ | |
| 温度传感器 | 内置 | |
| ADC架构 | SAR | |
| 静态电流 | 50nA |
商品概述
AD7949是一款8通道、14位、电荷再分配、逐次逼近型(SAR)模数转换器(ADC)，采用单电源(VDD)供电。 AD7949内置多通道、低功耗数据采集系统所需的所有元件，包括：无失码的真14位SAR型ADC；用于将输入配置为单端输入(使用或不使用参考地)、差分输入或双极性输入的8通道、低串扰多路复用器；内部低漂移基准电压源(可以选择2.5 V或4.096 V)和缓冲；温度传感器；可选择的单极点滤波器；以及多通道按顺序连续采样时所用的序列器。 AD7949使用简单的SPI接口实现配置寄存器的写入和转换结果的接收。SPI接口使用单独的电源(VIO)，它被设定为主逻辑电平。功耗与吞吐速率成正比。 AD7949采用20引脚微型LFCSP封装，工作温度范围为 -40°C至 +85°C。
商品特性
- 14位分辨率、无失码
- 8通道多路复用器，输入可选择单极性单端输入、差分输入(使用参考地)、伪双极性输入
- 吞吐速率：250 kSPS
- INL/DNL：±0.5/±0.25 LSB(典型值)
- 信纳比(SINAD)：85 dB(20 kHz)
- 总谐波失真(THD)：−100 dB(20 kHz)
- 模拟输入范围：0 V至VREF(VREF可高达VDD)
- 多种基准源类型：内部可选择的2.5 V或4.096 V基准源、外部缓冲基准源(可达4.096 V)、外部基准源(可达VDD)
- 内部温度传感器(TEMP)
- 通道序列器，可选单极点滤波器，繁忙指示器
- 无流水线延迟，SAR架构
- 单电源工作：2.3 V至5.5 V，逻辑接口电压：1.8 V至5.5 V
- 串行接口，兼容SPI、MICROWIRE、QSPI和DSP
- 功耗2.9 mW @ 2.5 V/200 kSPS、10.8 mW @ 5 V/250 kSPS
- 待机电流：50 nA
- 20引脚4 mm×4 mm LFCSP封装
应用领域
- 多通道系统监控
- 电池供电设备
- 医疗仪器：ECG/EKG
- 移动通信：GPS
- 电力线路监控
- 数据采集
- 地震数据采集系统
- 仪器仪表
- 过程控制
