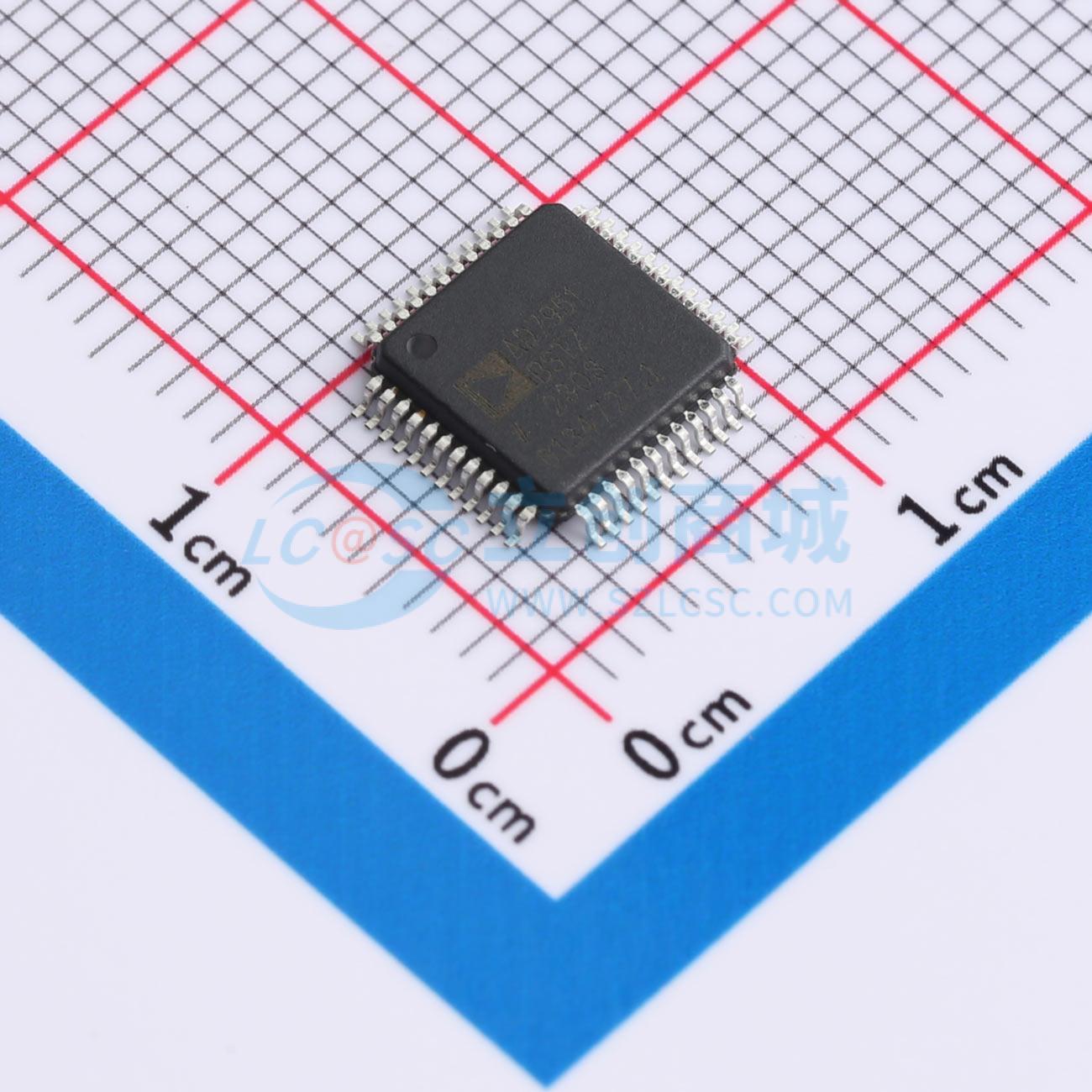

温馨提醒：图片仅供参考，商品以实物为准

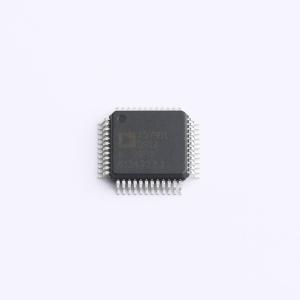

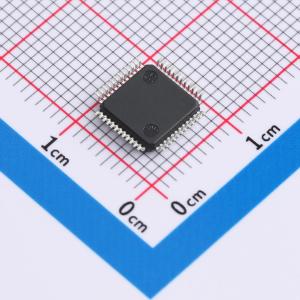

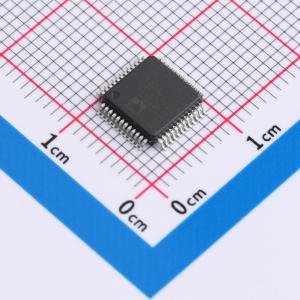

AD7951BSTZ
14位、1 MSPS、单极性/双极性可编程输入PulSAR® ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD7951是一款14位、电荷重分配、逐次逼近寄存器（SAR）架构的模数转换器（ADC），采用AnalogDevices,Inc.的iCMOS高压工艺制造。该设备通过硬件或专用写入串行配置端口配置输入范围和工作模式。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7951BSTZ
- 商品编号
- C578572
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 14位 | |
| 采样率 | 1MHz | |
| 通道数 | 1 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | 串行；并行 | |
| 差分输入 | - | |
| 积分非线性 | 0.3LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 85dB | |
| 时钟/振荡器 | 内置 | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 3ppm/℃ | |
| 温度传感器 | 内置 | |
| ADC架构 | SAR | |
| 静态电流 | 18.5mA |
商品概述
AD7951是一款14位电荷再分配逐次逼近寄存器（SAR）架构的模数转换器（ADC），采用iCMOS高压工艺制造。该器件可通过硬件或专用的只写串行配置端口来配置输入范围和工作模式。AD7951包含一个高速14位采样ADC、一个内部转换时钟、一个内部基准源（及缓冲器）、误差校正电路，以及串行和并行系统接口端口。CNVST的下降沿相对于地感应端IN−对IN+上的模拟输入进行采样。AD7951具有四种不同的模拟输入范围和三种不同的采样模式：实现最快吞吐量的极速模式、实现最快异步吞吐量的正常模式，以及功耗随吞吐量缩放的脉冲模式。工作温度范围为-40°C至+85°C。
商品特性
- 多引脚/软件可编程输入范围：5 V、10 V、±5 V、±10 V
- 引脚或串行SPI兼容的输入范围/模式选择
- 吞吐量：1 MSPS（极速模式）、800 kSPS（正常模式）、670 kSPS（脉冲模式）
- 14位分辨率，无失码
- 积分非线性（INL）：典型值±0.3 LSB，最大值±τ LSB（满量程范围的±61 ppm）
- 信噪比（SNR）：在2 kHz时为85 dB
- iCMOS工艺技术
- 5 V内部基准源：典型漂移3 ppm/°C；有温度输出
- 无流水线延迟（SAR架构）
- 并行（14位或8位总线）和串行5 V/3.3 V接口
- 与SPI、QSPI、MICROWIRE、DSP兼容
- 功耗：在100 kSPS时为10 mW，在1 MSPS时为235 mW
- 48引脚LQFP和LFCSP（7 mm×7 mm）封装
应用领域
- 过程控制
- 医疗仪器
- 高速数据采集
- 数字信号处理
- 仪器仪表
- 频谱分析
- 自动测试设备（ATE）
