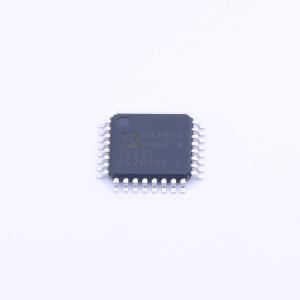

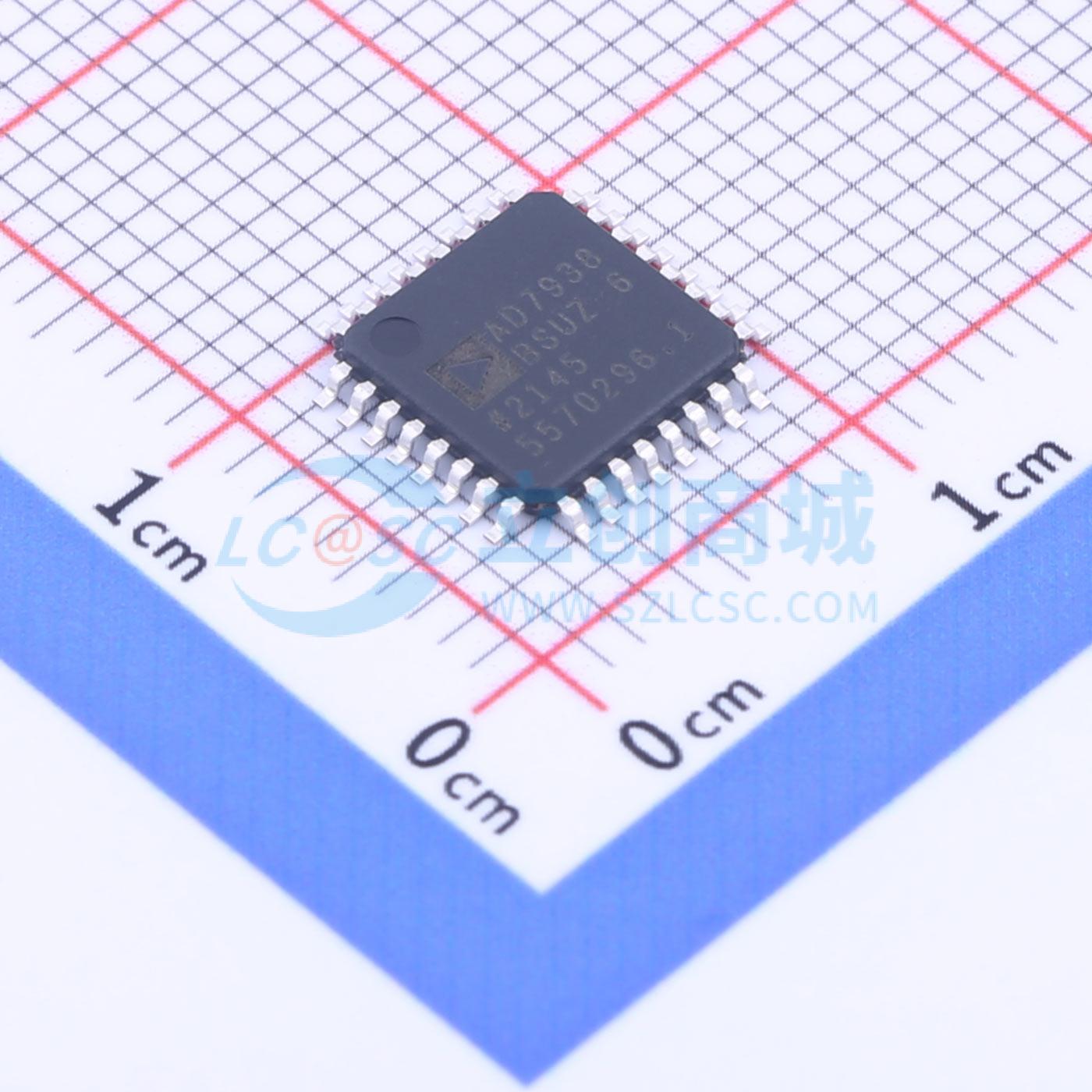

AD7938BSUZ-6REEL7

8通道，625 kSPS，12位并行ADC，带序列发生器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 内置序列器的8通道、625 kSPS、12位并行ADC
品牌名称: ADI(亚德诺)
商品型号: AD7938BSUZ-6REEL7
商品编号: C578568
商品封装: TQFP-32(7x7)
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

商品概述

AD7938-6具备精确的片上2.5 V基准源，可作为模数转换的参考源。此外，该引脚可由外部驱动以提供外部基准源。 AD7938-6采用先进的设计技术，在高吞吐量速率下实现极低的功耗。该器件还具备灵活的电源管理选项。片上控制寄存器允许用户设置不同的工作条件，包括模拟输入范围和配置、输出编码、电源管理和通道排序。

商品特性

吞吐量速率：625 kSPS
规定VDD范围为2.7 V至5.25 V
功耗：3 V电源供电、625 kSPS时最大功耗为3.6 mW；5 V电源供电、625 kSPS时最大功耗为7.5 mW
带序列器的8个模拟输入通道
软件可配置模拟输入：8通道单端输入、4通道全差分输入、4通道伪差分输入、7通道伪差分输入
精确的片上2.5 V基准源：25°C时最大误差±0.2%，最大温度系数25 ppm/°C
输入频率为50 kHz时，信纳比（SINAD）为69 dB
无流水线延迟
具备字/字节模式的高速并行接口
完全关断模式：最大电流2 μA
32引脚LFCSP和TQFP封装

数据手册PDF

放大查看下载PDF

优惠活动

9.4折

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	625kHz
	通道数	8
	工作电压	2.7V~5.25V
	接口类型	并行
	差分输入	是
	积分非线性	1LSB

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	71dB
	时钟频率(fc)	700kHz~10MHz
	基准电压源	内置
	基准电压源温漂	25ppm/℃
	ADC架构	SAR
	静态电流	2uA
