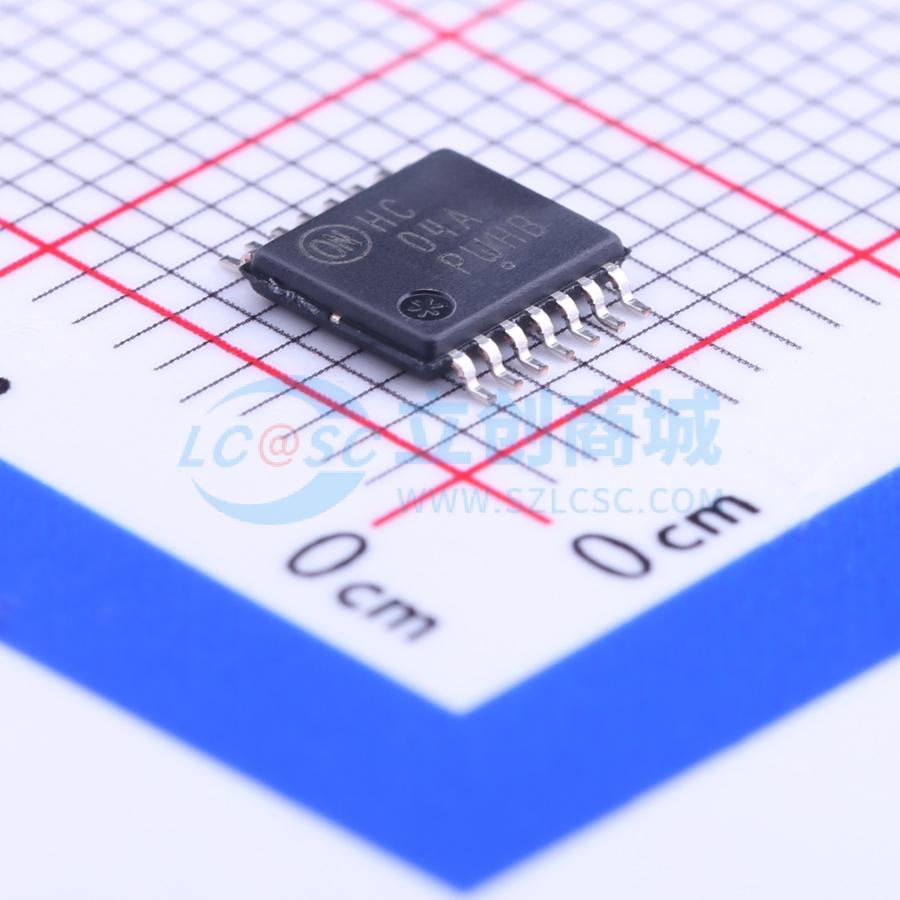

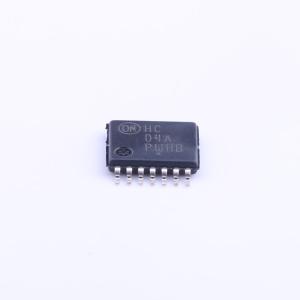

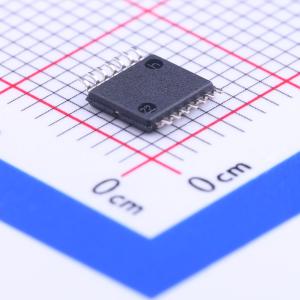

MC74HC04ADTR2G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MC74HC04A的引脚排列与LS04和MC14069相同。该器件的输入与标准CMOS输出兼容；通过上拉电阻，可与LSTTL输出兼容。该器件由六个三级反相器组成
品牌名称: onsemi(安森美)
商品型号: MC74HC04ADTR2G
商品编号: C5589
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.188克(g)

商品参数

逻辑类型：反相器
电路数：6
输入数：6
电压 - 电源：2 V ~ 6 V
电流 - 静态（最大值）：1μA
电流 - 输出高，低：5.2mA，5.2mA
逻辑电平 - 低：0.5 V ~ 1.8 V
逻辑电平 - 高：1.5 V ~ 4.2 V
不同 V，最大 CL 时的最大传播延迟：13ns @ 6V，50pF
工作温度：-55°C ~ 125°C
安装类型：表面贴装
供应商器件封装：14-TSSOP
封装/外壳：14-TSSOP（0.173"，4.40mm 宽）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	反相器
	工作电压	2V~6V
	静态电流(Iq)	1uA
	通道数	6
	输入数	1
	灌电流(IOL)	5.2mA

	属性	参数值
	拉电流(IOH)	5.2mA
	输入高电平(VIH)	1.5V~4.2V
	输入低电平(VIL)	500mV~1.8V
	传播延迟(tpd)	13ns@6V,50pF
	系列	74HC系列
	工作温度	-55℃~+125℃
