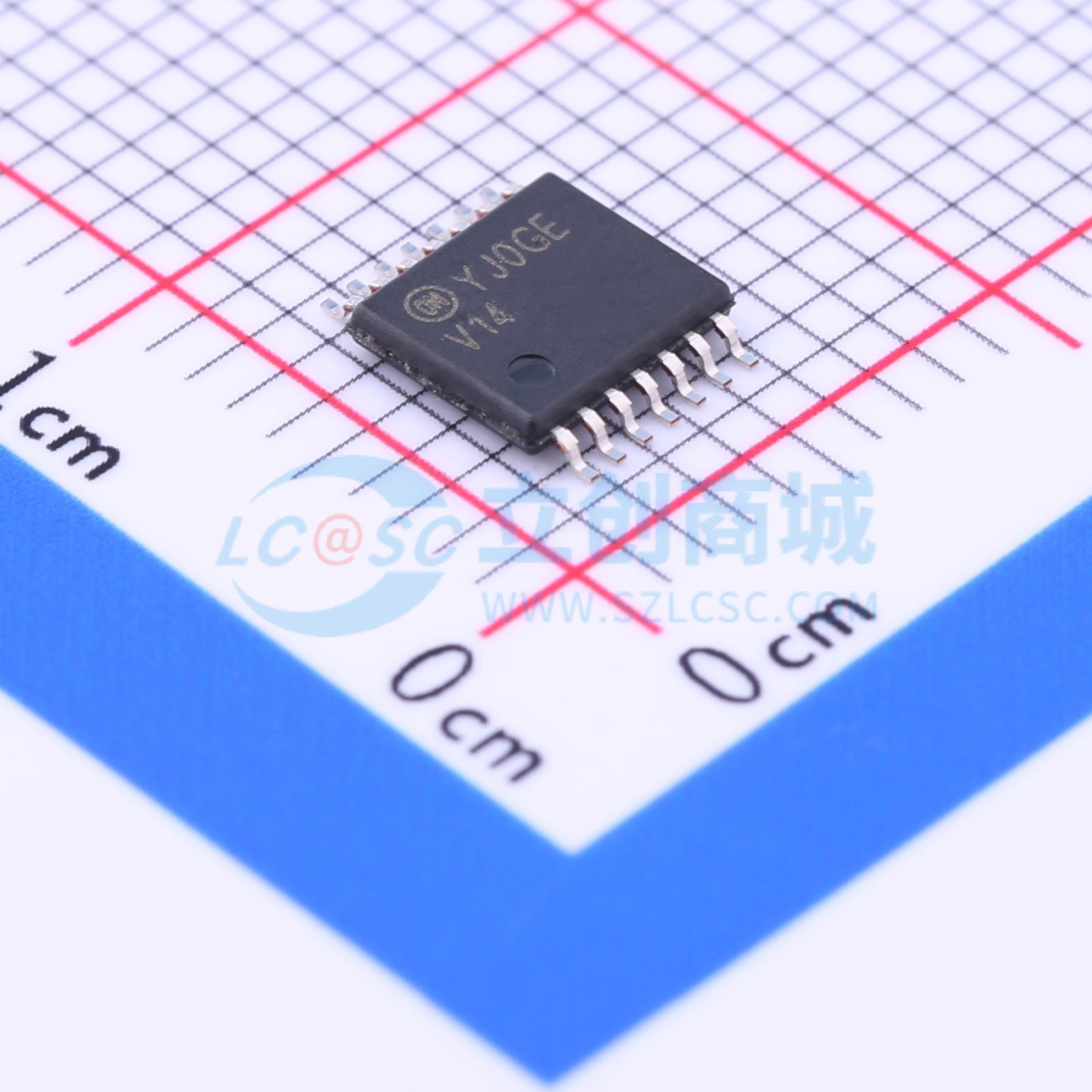

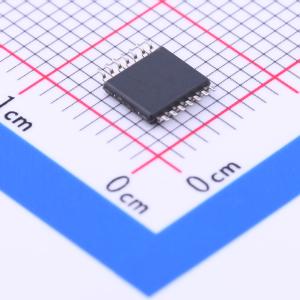

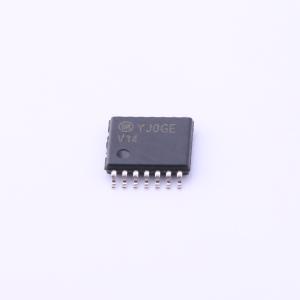

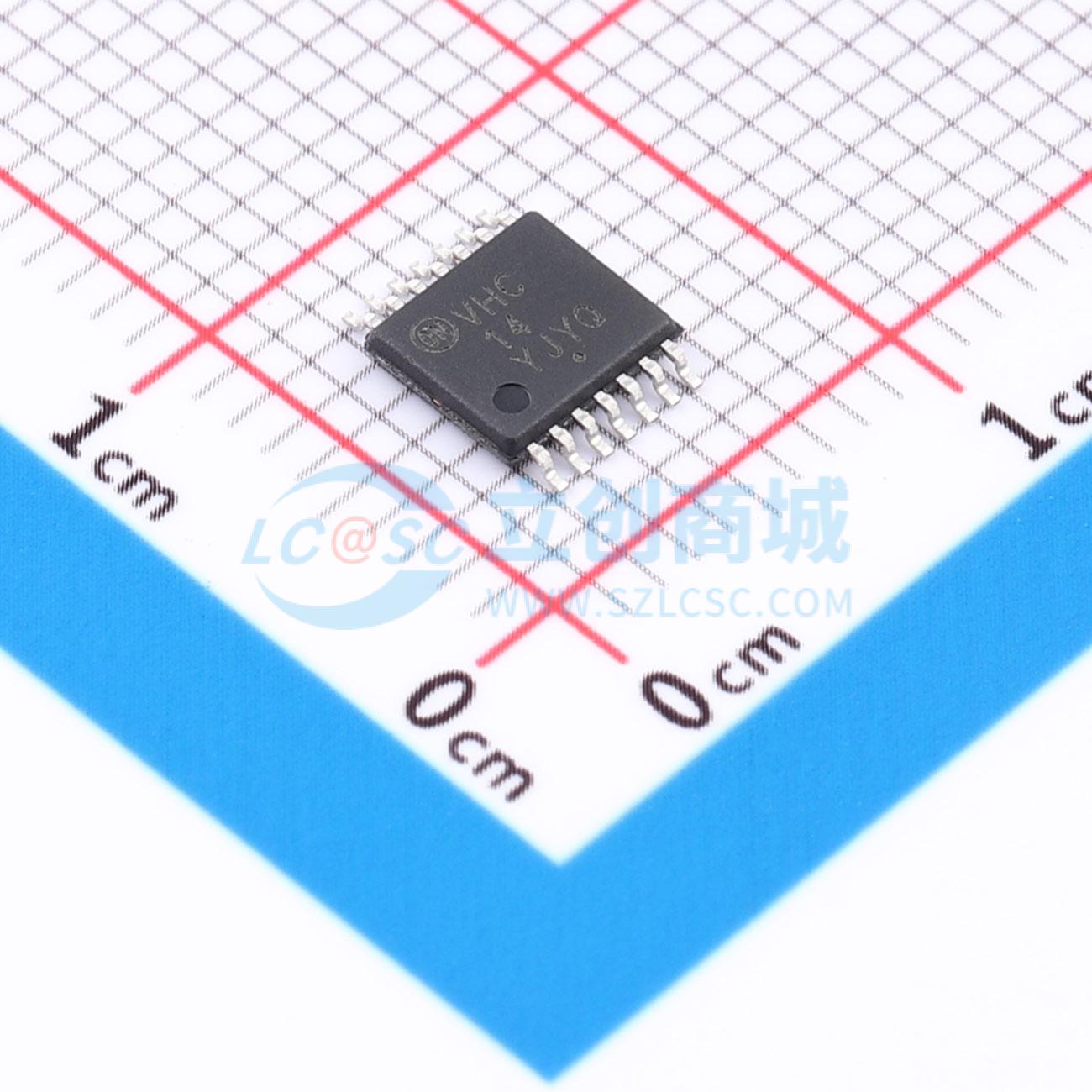

74VHC14MTCX

六路施密特触发反相器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: VHC14是一款采用硅栅CMOS技术制造的先进高速CMOS六施密特反相器。它能实现类似于等效双极型肖特基TTL的高速运行，同时保持CMOS的低功耗特性。其引脚配置和功能与VHC04相同，但输入在正跳变和负跳变输入阈值之间具有迟滞特性，能够将缓慢变化的输入信号转换为清晰明确、无抖动的输出信号，因此比传统反相器具有更大的噪声容限
品牌名称: onsemi(安森美)
商品型号: 74VHC14MTCX
商品编号: C6145
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.188克(g)

商品参数

逻辑类型：反相器
电路数：6
输入数：6
特性：施密特触发器
电压 - 电源：2 V ~ 5.5 V
电流 - 静态（最大值）：2μA
电流 - 输出高，低：8mA，8mA
逻辑电平 - 低：0.9 V ~ 1.65 V
逻辑电平 - 高：2.2 V ~ 3.85 V
不同 V，最大 CL 时的最大传播延迟：10.6ns @ 5V，50pF
工作温度：-40°C ~ 85°C
安装类型：表面贴装
供应商器件封装：14-TSSOP
封装/外壳：14-TSSOP（0.173"，4.40mm 宽）

数据手册PDF

放大查看下载PDF

优惠活动

7折起

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	反相器
	输入类型	施密特触发器
	工作电压	2V~5.5V
	静态电流(Iq)	2uA
	通道数	6
	输入数	1
	灌电流(IOL)	8mA

	属性	参数值
	拉电流(IOH)	8mA
	输入高电平(VIH)	2.2V~3.85V
	输入低电平(VIL)	900mV~1.65V
	传播延迟(tpd)	10.6ns@5V,50pF
	系列	74VHC系列
	工作温度	-40℃~+85℃
