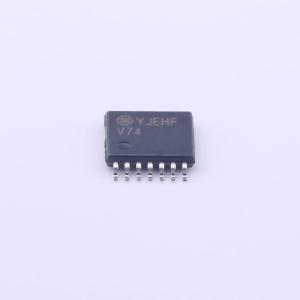

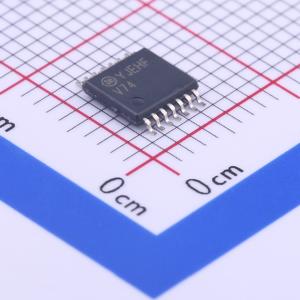

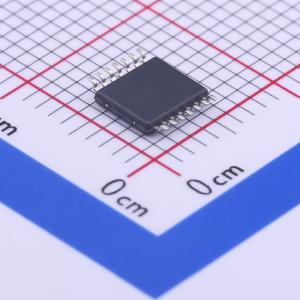

74VHC74MTCX

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该产品是一款采用硅栅CMOS技术制造的先进高速CMOS双D型触发器。它能实现与等效双极肖特基TTL类似的高速运行，同时保持CMOS的低功耗特性。在CK脉冲的正跳变期间，施加到D输入端的信号电平会传输到Q输出端。CLR和PR独立于CK，通过将相应输入置为低电平来完成操作。输入保护电路确保在不考虑电源电压的情况下，输入引脚可承受0V至7V的电压。该器件可用于5V至3V系统以及双电源系统（如备用电池）的接口，此电路可防止因电源和输入电压不匹配而导致的器件损坏。
品牌名称: onsemi(安森美)
商品型号: 74VHC74MTCX
商品编号: C6153
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.188克(g)

商品参数

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	2V~5.5V
	时钟频率(fc)	115MHz
	功能	置位和复位
	元件数	2
	每个元件位数	1
	输出类型	互补型
	传播延迟(tpd)	9.3ns@5V,50pF

功能：设置（预设）和复位
类型：D 型
输出类型：差分
元件数：2
每元件位数：1
频率 - 时钟：115MHz
不同 V，最大 CL 时的最大传播延迟：9.3ns @ 5V，50pF
触发器类型：正边沿
电流 - 输出高，低：8mA，8mA
电压 - 电源：2 V ~ 5.5 V
电流 - 静态：2μA
输入电容：4pF
工作温度：-40°C ~ 85°C（TA）
安装类型：表面贴装
封装/外壳：14-TSSOP（0.173"，4.40mm 宽）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	系列	74VHC系列
	灌电流(IOL)	8mA
	拉电流(IOH)	8mA
	静态电流(Iq)	2uA
	输入电容	4pF
	工作温度	-40℃~+85℃
	同步/异步	异步
	建立时间	5ns
	保持时间	500ps
