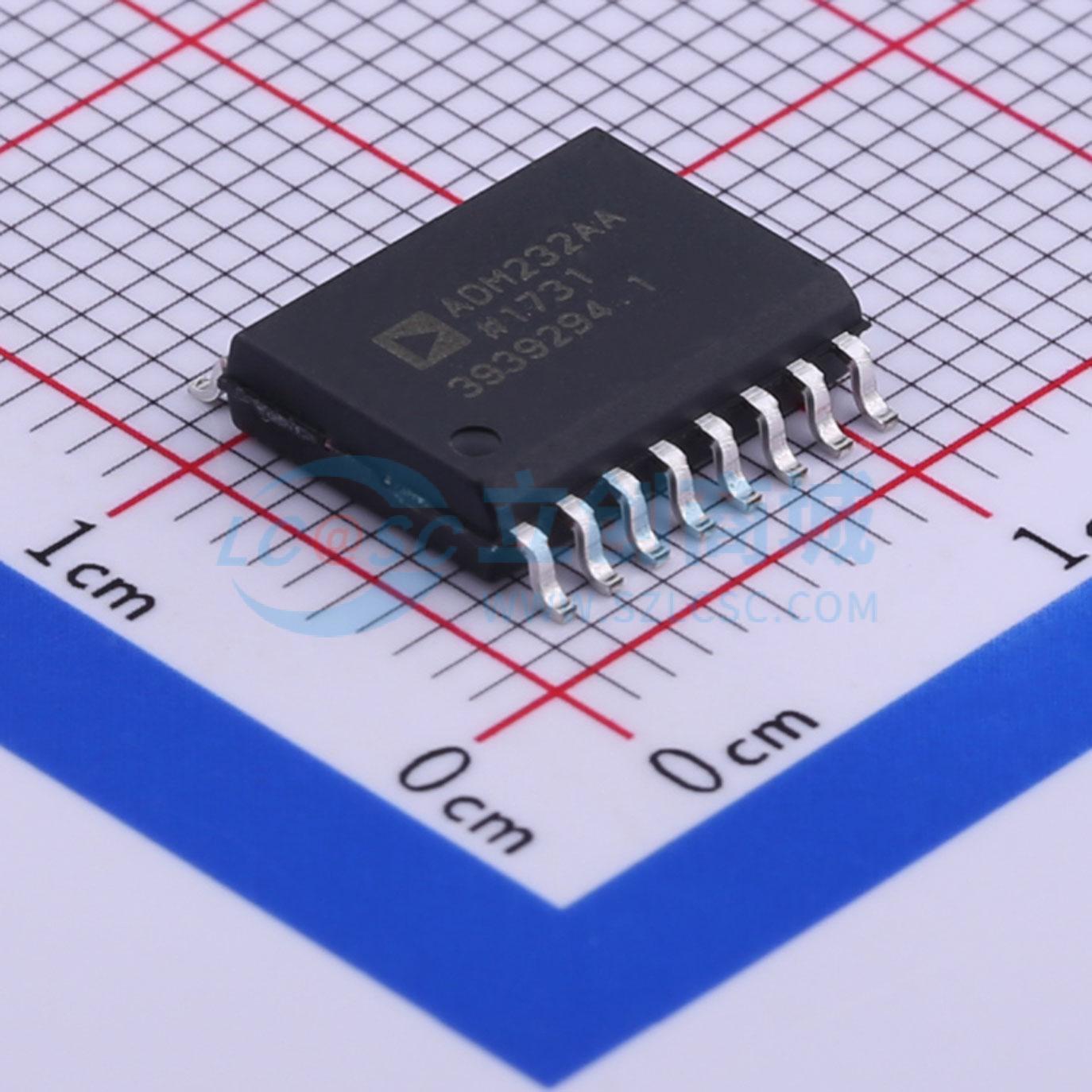

温馨提醒：图片仅供参考，商品以实物为准
ADM232AARWZ-REEL
高速、5 V、0.1 uF CMOS RS-232驱动器/接收器，采用16引脚DIP窄体和宽体SOIC封装
- 描述
- 高速、5V、0.1μFCMOSRS-232驱动器/接收器，采用16引脚DIP窄体和宽体SOIC封装
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADM232AARWZ-REEL
- 商品编号
- C6169
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.836克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 200Kbps | |
| 工作电压 | 4.5V~5.5V | |
| 有无电荷泵 | 有 | |
| 工作温度 | -40℃~+85℃ |
商品概述
ADM222、ADM232A、ADM242 是一系列高速 RS - 232 线路驱动器/接收器，传输速率高达 200 kB/s。它们采用单一 5 V 电源供电，高效的片上电荷泵搭配小型（0.1 μF）外部电容器，可产生 RS - 232 双极性电平。每个器件均配备两个 RS - 232 驱动器和两个 RS - 232 接收器。
这些器件采用 BiCMOS 工艺制造，这是一种先进的混合技术工艺，将低功耗 CMOS 与高速双极电路相结合。这使得传输速率可达 200 kB/s，同时将静态电源电流降至 5 mA 以下。
ADM232A 与 AD232 和 ADM232L 引脚兼容，是一款高速升级版产品。它有 16 引脚 DIP 封装以及窄型和宽型表面贴装（SOIC）封装可供选择。
ADM222 具备额外的关断（SHDN）功能，可用于禁用该器件，从而将电源电流降至 0.1 μA。关断期间，所有发送/接收功能均被禁用。ADM222 提供 18 引脚 DIP 封装和宽型表面贴装（SOIC）封装。
ADM242 兼具关断（SHDN）和使能（EN）功能。关断功能可将电源电流降至 0.1 mA。关断期间，发送器被禁用，但接收器仍可正常工作。使能功能可禁用接收器输出，便于共享公共总线。ADM242 有 18 引脚 DIP 封装和宽型表面贴装（SOIC）封装。
商品特性
- 200 kB/s 传输速率
- 小型（0.1 μF）电荷泵电容器
- 单一 5 V 电源供电
- 符合所有 EIA - 232 - E 和 V.28 标准
- 两个驱动器和两个接收器
- 片上 DC - DC 转换器
- 5 V 供电时 ±9 V 输出摆幅
- ±30 V 接收器输入电平
- 与 MAX222/MAX232A/MAX242 引脚兼容
应用领域
- 计算机
- 外围设备
- 调制解调器
- 打印机
- 仪器仪表
