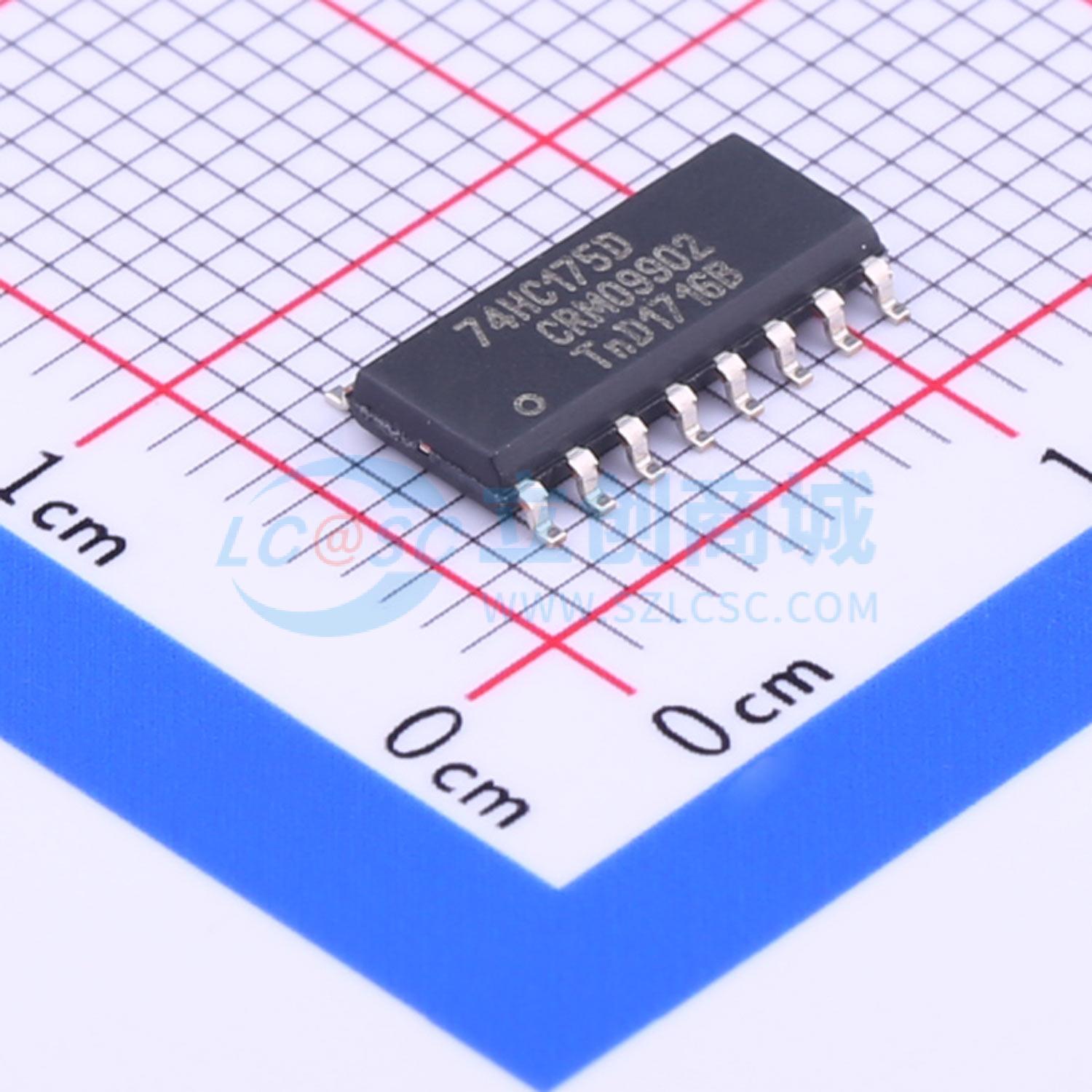

温馨提醒：图片仅供参考，商品以实物为准
74HC175D,653
74HC175D,653
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74HC175、74HCT175 是一款四正沿触发 D 型触发器，具有独立的数据输入（Dn）和互补输出（Qn 和 Qn）。公共时钟（CP）和主复位（MR）输入可同时对所有触发器进行加载和复位操作。在时钟信号由低电平转换为高电平时，满足建立时间和保持时间要求的 D 输入信号将被存储在触发器中，并出现在 Q 输出端
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74HC175D,653
- 商品编号
- C5614
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.275克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 89MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 4 | |
| 输出类型 | 互补型 | |
| 传播延迟(tpd) | 30ns@6V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC系列 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 静态电流(Iq) | 8uA | |
| 输入电容 | 3.5pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 1ns | |
| 保持时间 | 0ns |
应用领域
- 数字逻辑电路
- 数据寄存器
- 时序控制电路
- 信号处理电路
- 计算机系统
- 通信设备
- 消费电子产品
- 工业自动化
- 测试和测量设备
