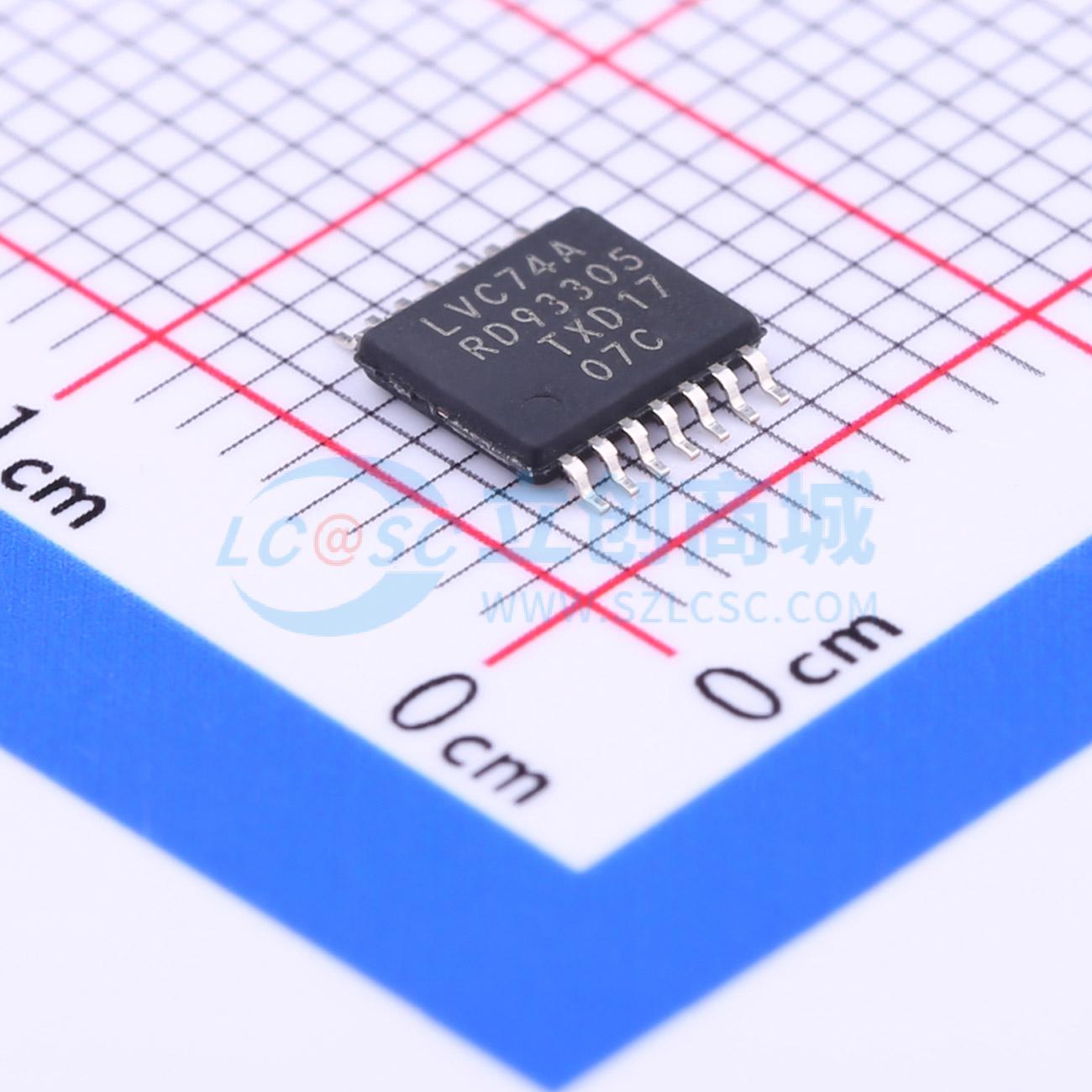

温馨提醒：图片仅供参考，商品以实物为准
74LVC74APW,118
双路上升沿D型触发器 具有设置和复位功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74LVC74A 是一款双边沿触发 D 型触发器，具有独立的数据（nD）输入、时钟（nCP）输入、置位（nSD）和复位（nRD）输入，以及互补的 nQ 和 nQ 输出。置位和复位为异步低电平有效输入，其操作独立于时钟输入。在时钟脉冲由低电平向高电平转换时，数据输入上的信息会传输至 nQ 输出端
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74LVC74APW,118
- 商品编号
- C6100
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 1.2V~3.6V | |
| 时钟频率(fc) | 250MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 输出类型 | 互补型 | |
| 传播延迟(tpd) | 5.2ns@3.3V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74LVC系列 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 静态电流(Iq) | 10uA | |
| 输入电容 | 4pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 800ps | |
| 保持时间 | 200ps |
应用领域
- 数字逻辑电路
- 低功耗应用
- 与5V逻辑接口
- 宽电压范围应用
- CMOS低功耗应用
- TTL电平直接接口
- 高ESD保护应用
- 多种封装选项
- 工作温度范围广的应用
