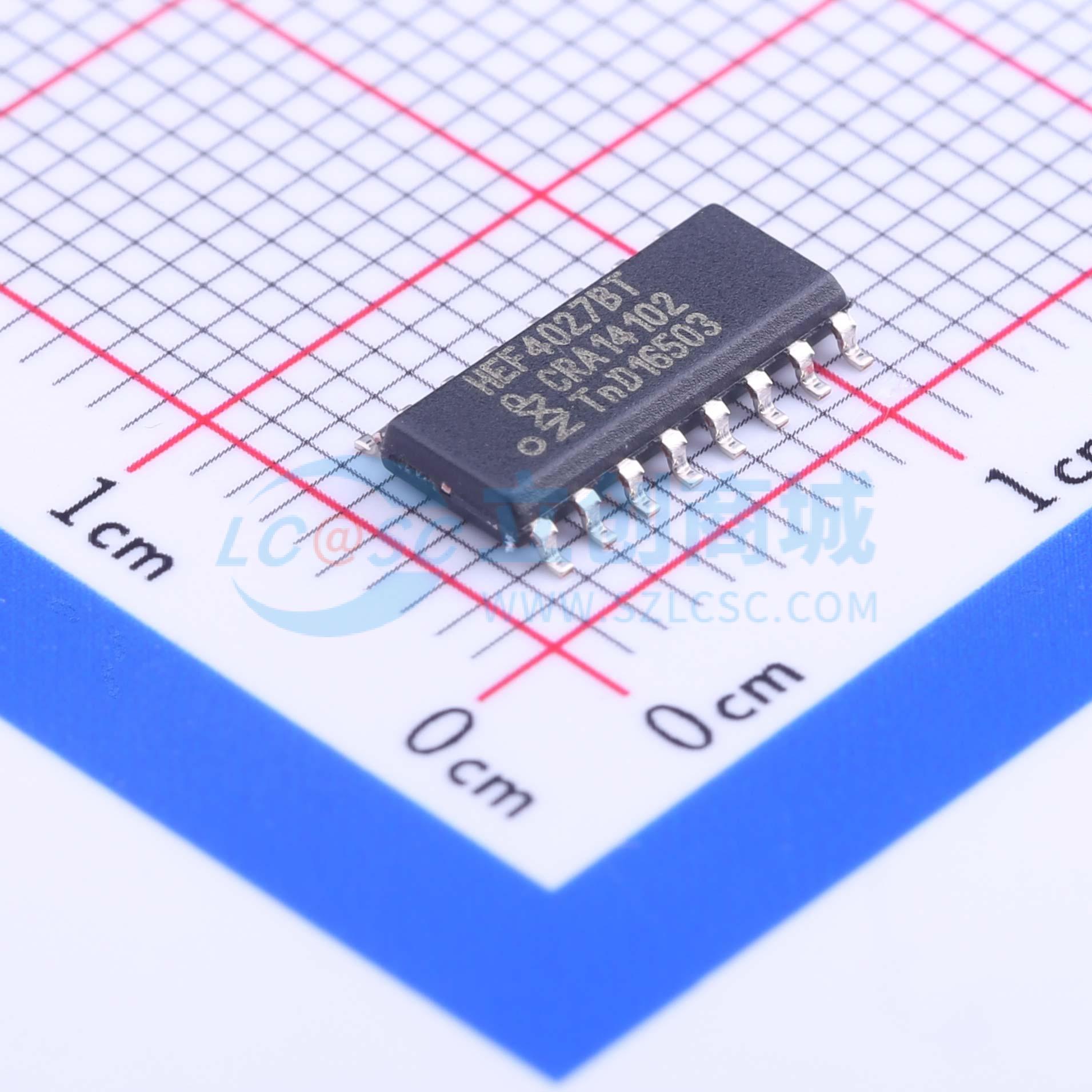

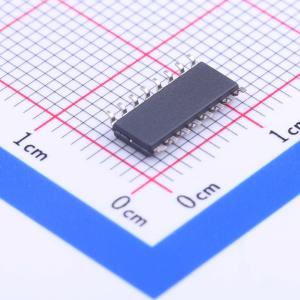

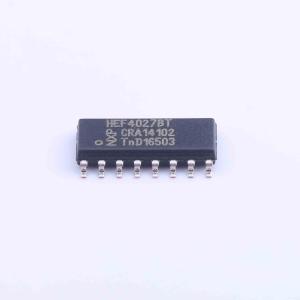

温馨提醒：图片仅供参考，商品以实物为准
HEF4027BT,653
HEF4027BT,653
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HEF4027B 是一款双正沿触发 JK 触发器，具有独立的直接置位（nSD）、直接清零（nCD）、时钟输入（nCP）和互补输出（nQ 和 nQ）。当 nCP 为低电平时，数据被接收，并在时钟信号的正沿传输至输出端。异步直接清零（nCD）和直接置位（nSD）相互独立，且优先级高于 nJ、nK 和 nCP 输入
- 品牌名称
- Nexperia(安世)
- 商品型号
- HEF4027BT,653
- 商品编号
- C6732
- 商品封装
- SOIC-16-150mil
- 包装方式
- 编带
- 商品毛重
- 0.276克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | JK-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 3V~15V | |
| 时钟频率(fc) | 15MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1；1 | |
| 输出类型 | 互补式 |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 30ns@15V,50pF | |
| 灌电流(IOL) | 3mA | |
| 拉电流(IOH) | 3mA | |
| 静态电流(Iq) | 16uA | |
| 输入电容 | 7.5pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 5ns | |
| 保持时间 | 5ns |
