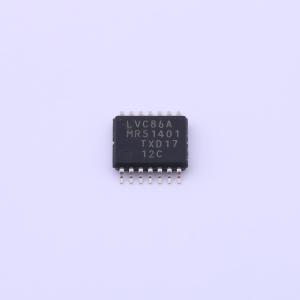

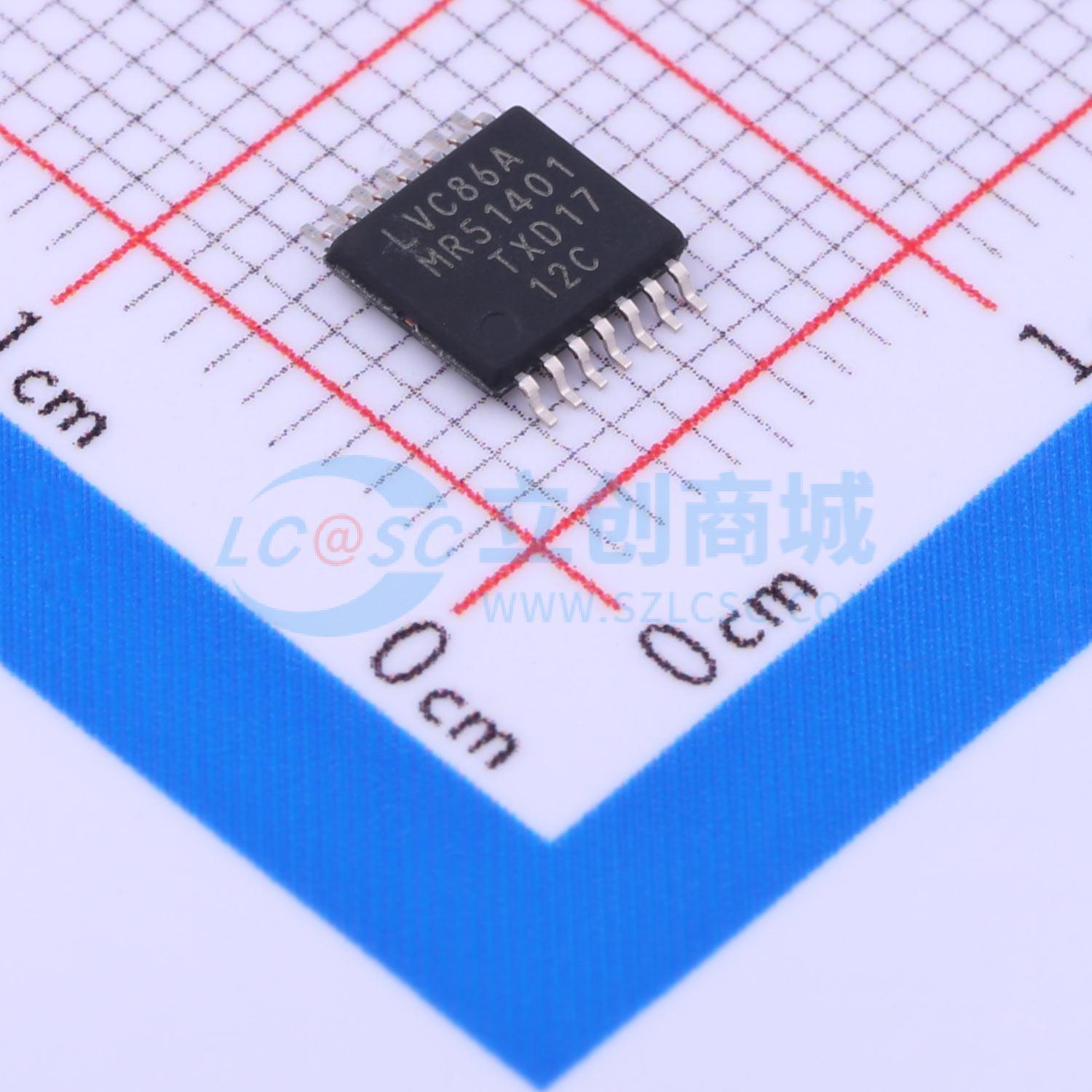

74LVC86APW,118
四路二输入异或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74LVC86A 是一款四 2 输入异或门。输入可由 3.3 V 或 5 V 器件驱动
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74LVC86APW,118
- 商品编号
- C6102
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.161克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 1.2V~3.6V | |
| 静态电流(Iq) | 40uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.07V~2V | |
| 输入低电平(VIL) | 700mV；800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2V | |
| 输出低电平(VOL) | 800mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 5ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 过压容忍输入 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
应用领域
- 作为翻译器在混合3.3V和5V环境中使用
