温馨提醒：图片仅供参考，商品以实物为准

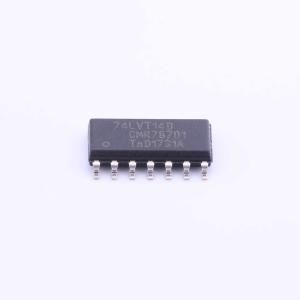

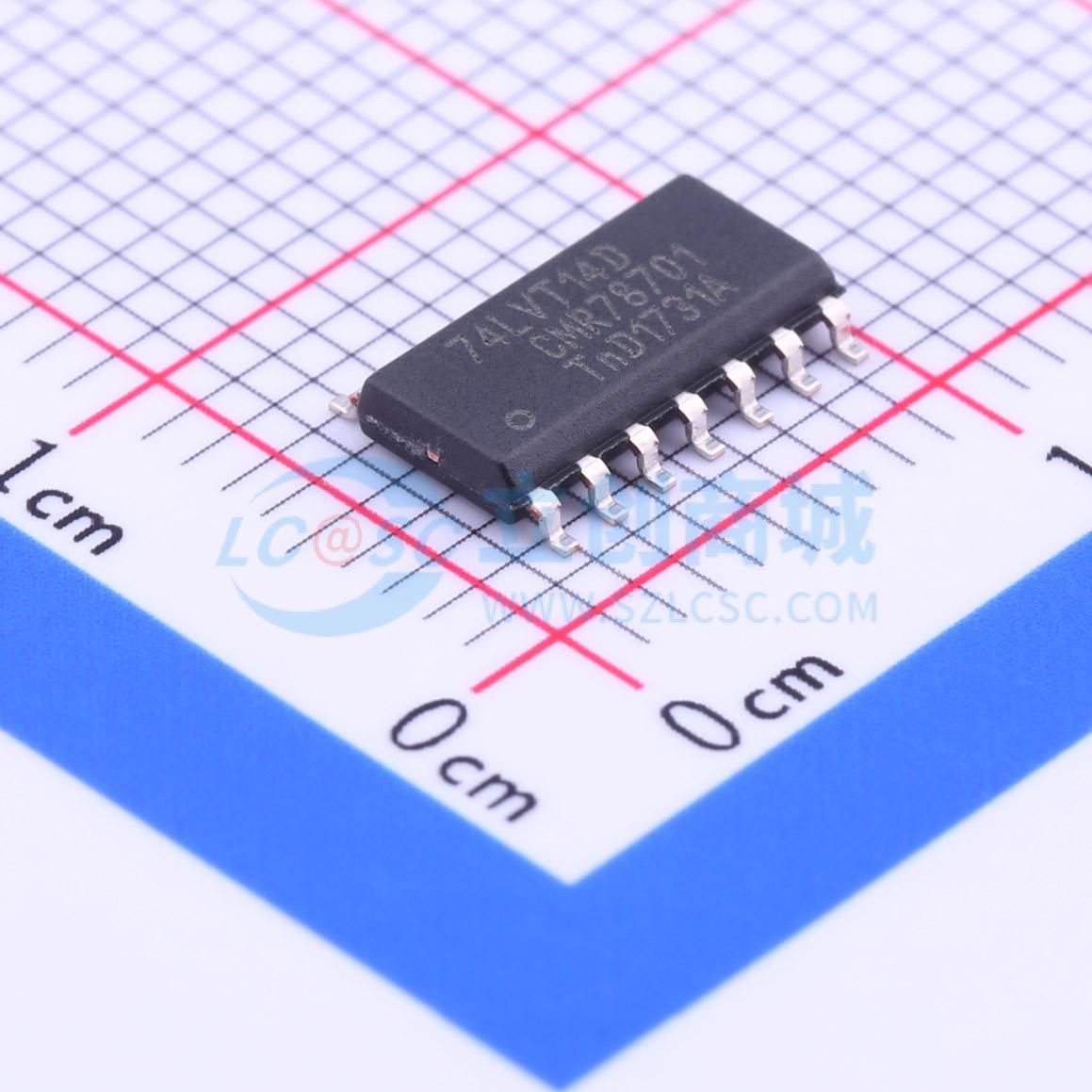

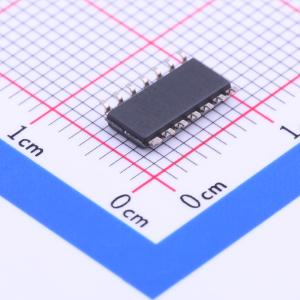

74LVT14D
74LVT14D
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于3.3V VCC运行，能够将缓慢变化的输入信号转换为清晰、无抖动的输出信号。与传统反相器相比，具有更大的噪声容限。每个电路包含一个施密特触发器，后跟一个达林顿电平转换器和一个驱动TTL图腾柱输出的分相器。施密特触发器使用正反馈来有效加速缓慢的输入转换，并为正向和负向输入提供不同的输入阈值电压（典型值为600mV），该阈值由电阻比内部确定，并且对温度和电源电压变化不敏感。
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74LVT14D
- 商品编号
- C6109
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.334克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2.7V~3.6V | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 20mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 2V | |
| 低电平范围(VOL) | 500mV | |
| 传播延迟(tpd) | 3.2ns@3.3V,50pF | |
| 系列 | 74LVT | |
| 工作温度 | -40℃~+85℃ |
