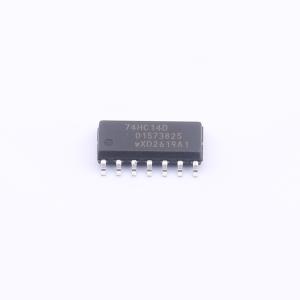

74HC14D,653
六路施密特触发反相器
SMT基础库SMT补贴嘉立创PCB免费打样
- 描述
- 74HC14、74HCT14是一款带施密特触发器输入的六反相器。该器件的输入阈值电平经过降低处理，可与TTL逻辑电平接口。输入还包含钳位二极管，这使得能够使用限流电阻将输入连接到超过VCC的电压
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74HC14D,653
- 商品编号
- C5605
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.254克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 5.2mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V | |
| 输入低电平(VIL) | 300mV~1.2V | |
| 传播延迟(tpd) | 21ns@6V,50pF | |
| 系列 | 74HC系列 | |
| 工作温度 | -40℃~+125℃ |
应用领域
- 波形和脉冲成形器
- 无稳态多谐振荡器
- 单稳态多谐振荡器
