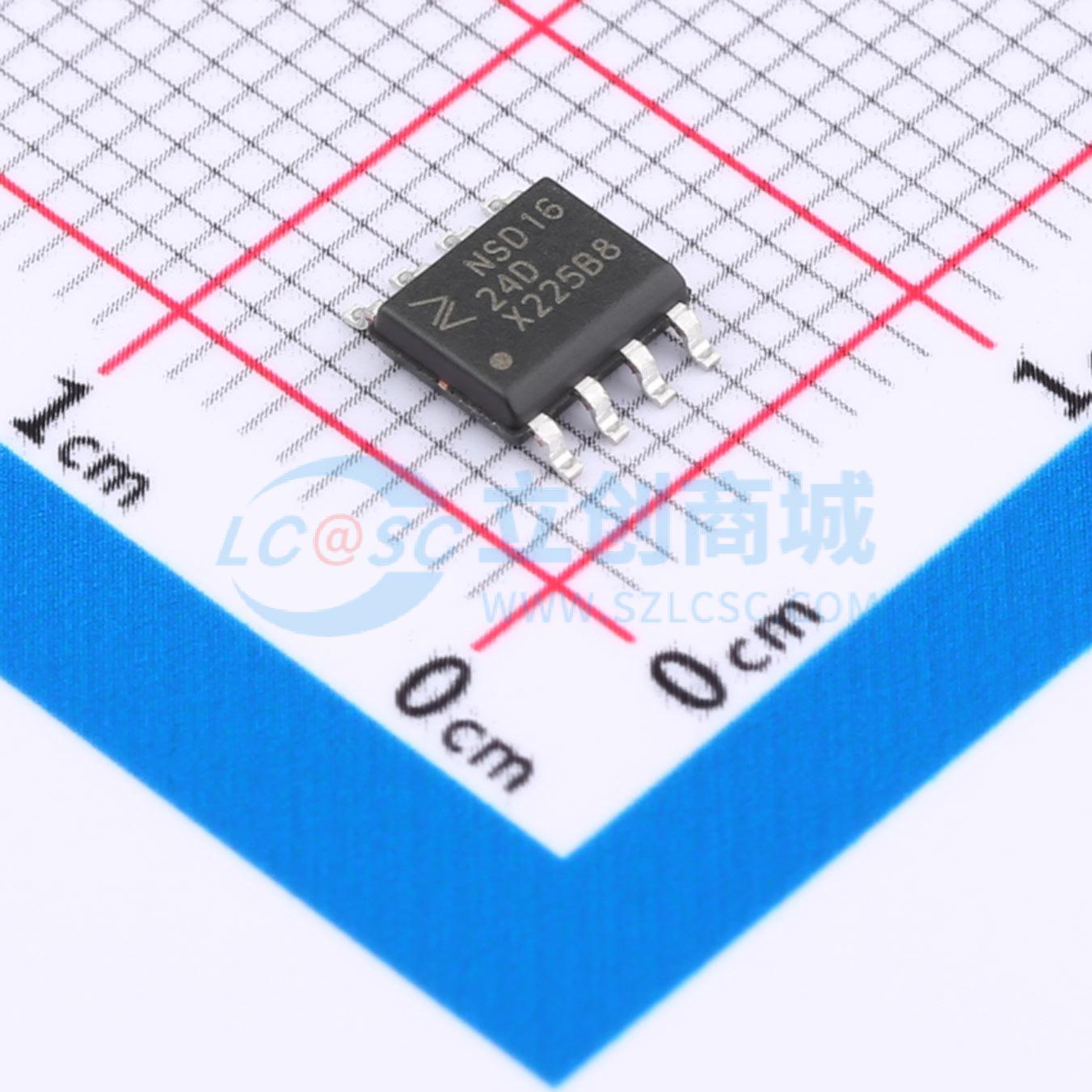

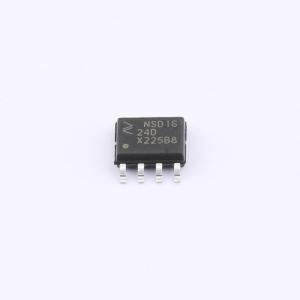

NSD1624-DSPR

高可靠性半桥栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NSD1624是一款高压高低侧栅极驱动器，能够提供4A的灌电流和拉电流，以驱动功率MOSFET或IGBT。高端部分采用创新且成熟的隔离技术，设计可承受超过1200V的直流电压。NSD1624具备同类产品中最佳的传播延迟、低静态电流，以及SW引脚具有高负向和dv/dt抗扰度
品牌名称: NOVOSENSE(纳芯微)
商品型号: NSD1624-DSPR
商品编号: C5290345
商品封装: SOP-8_150mil
包装方式: 编带
商品毛重: 1.715克(g)

商品参数

商品概述

NSD1624是一款高压高低侧栅极驱动器，能够提供4A的源电流和灌电流，以驱动功率MOSFET或IGBT。高端部分采用创新且成熟的隔离技术，设计可承受超过1200V的直流电压。NSD1624具有同类最佳的传播延迟、低静态电流，SW引脚具备高负向和dv/dt抗扰度。高低侧驱动部分的工作电源电压范围为10V至20V，均具备独立的欠压锁定（UVLO）保护。NSD1624有两个独立的输入引脚（HIN和LIN），兼容TTL和CMOS逻辑。NSD1624提供LGA10、SOP8和SOP14封装，工作温度范围为-40℃至125℃。

商品特性

高电压范围：最高1200V（SOP14）/700V（SOP8）
传播延迟小于35ns
延迟匹配小于7ns
4A源电流/6A灌电流
SW引脚高达150V/ns的高负向和瞬态抗扰度
栅极驱动电源电压范围为10V至17V
TTL和CMOS兼容输入逻辑
高低侧驱动器均具备UVLO保护
SOP14封装中逻辑地（SGND）和驱动器地分开
SOP14封装中高低压引脚分开，以实现最大爬电距离和电气间隙

应用领域

半桥、全桥和LLC转换器。
用于服务器、电信和工业领域的高密度开关电源
太阳能逆变器、电机控制和电动汽车充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥；全桥
	负载类型	MOSFET；IGBT
	驱动通道数	2
	灌电流(IOL)	6A
	拉电流(IOH)	4A
	工作电压	10V~17V

	属性	参数值
	上升时间(tr)	10ns
	下降时间(tf)	9ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	1.8V~2.4V
	输入低电平(VIL)	900mV~1.5V
	静态电流(Iq)	400uA
