温馨提醒：图片仅供参考，商品以实物为准

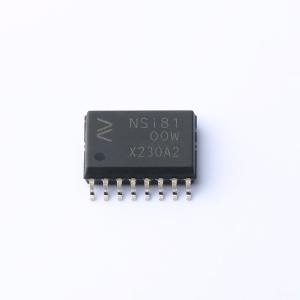

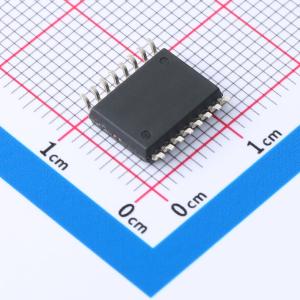

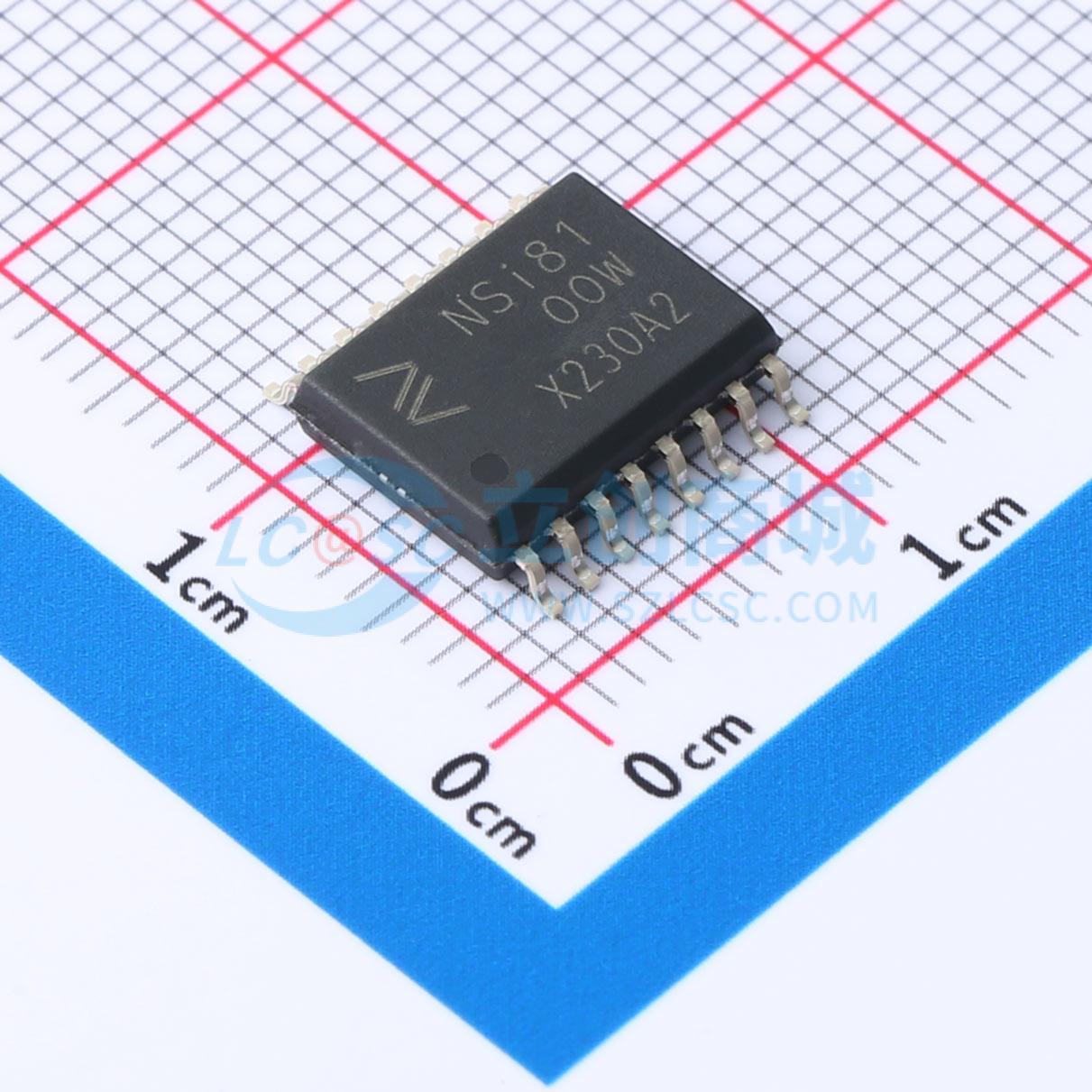

NSi8100W
NSi8100W
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NSi8100 系列器件是高可靠性双向隔离器，与 I²C 接口兼容。NSi8100 系列器件已通过 UL1577 安全认证，支持多种绝缘耐压（3.75kVrms、5kVrms），同时在低功耗的情况下具备高电磁抗扰度和低辐射特性。
- 品牌名称
- NOVOSENSE(纳芯微)
- 商品型号
- NSi8100W
- 商品编号
- C5290368
- 商品封装
- SOW-16
- 包装方式
- 编带
- 商品毛重
- 3.709克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式I2C | |
| 时钟方向 | 双向 | |
| 隔离电压(Vrms) | 5000 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 150kV/us | |
| 工作温度 | -40℃~+125℃ |
商品概述
NSi8100 器件是高可靠性双向隔离器，与 I²C 接口兼容。NSi8100 器件通过 UL1577 安全认证，支持多种绝缘耐受电压（3.75kVrms、5kVrms），同时在低功耗下提供高电磁抗扰度和低辐射。NSi8100 的 I²C 时钟频率高达 2MHz，共模瞬态抗扰度（CMTI）高达 150kV/μs。NSi8100 器件的宽电源电压支持直接与大多数数字接口连接，便于进行电平转换。高系统级 EMC 性能增强了使用的可靠性和稳定性。
商品特性
- 最高 5000Vrms 绝缘电压
- I²C 时钟速率：最高 2MHz
- 电源电压：2.5V 至 5.5V
- 高 CMTI：150kV/μs
- 芯片级 ESD：HBM：±6kV
- 高系统级 EMC 性能：增强的系统级 ESD、EFT、浪涌抗扰度
- 低功耗：1.5mA/通道（1Mbps）
- 低传播延迟：<15ns
- 工作温度：-40℃ 至 125℃
- 符合 RoHS 标准的封装：SOP8、SOW16
应用领域
- 以太网供电
- 隔离式 I²C、SMBus 或 PMBus 接口
- I²C 电平转换
- 电池管理
