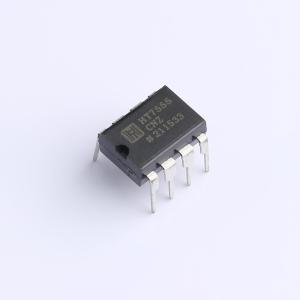

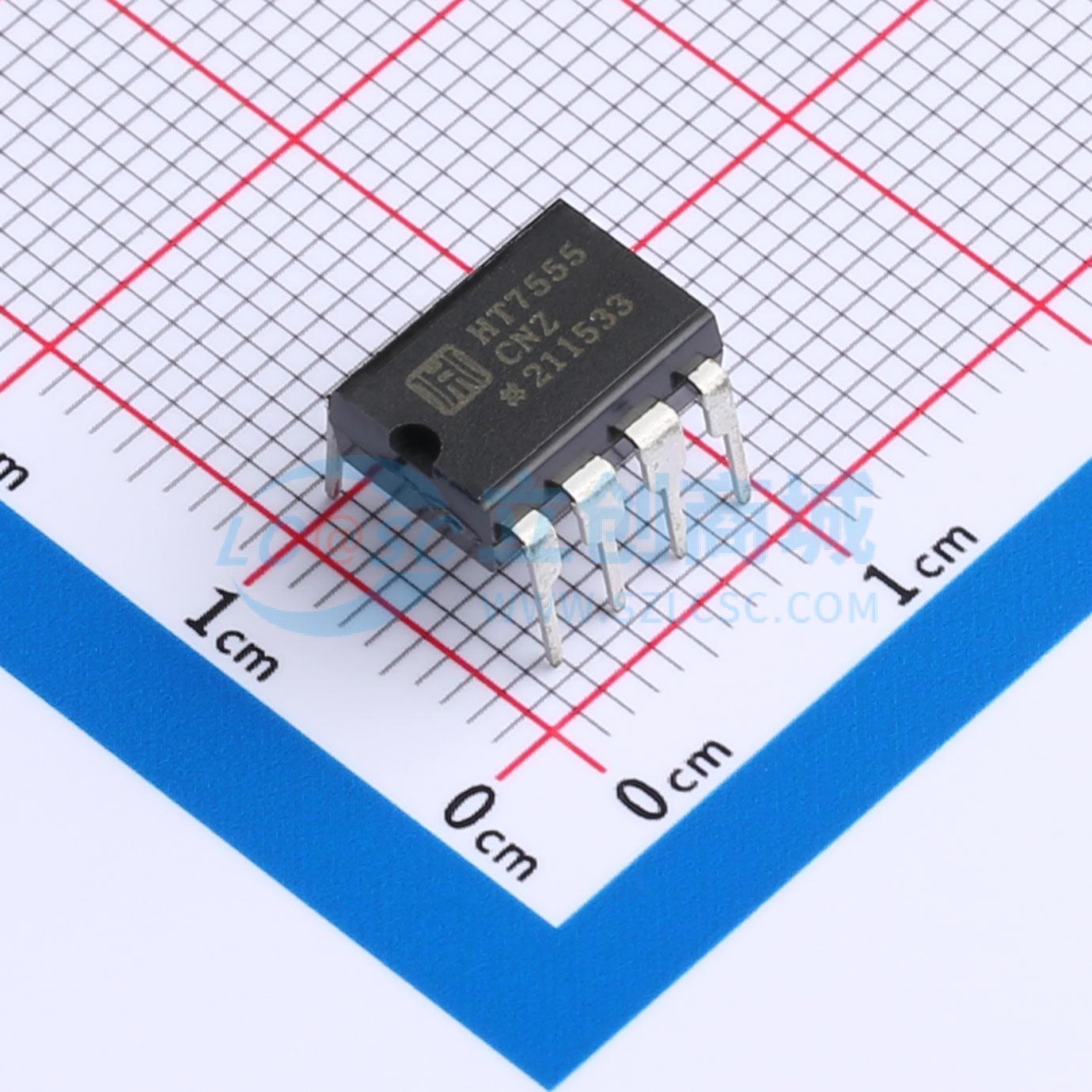

HT7555CNZ
HT7555CNZ
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CMOS RC定时器与标准SE/NE 555/556和355定时器相比，性能显著提高，同时在大多数应用中可直接替代这些设备。改进的参数包括低电源电流、宽工作电源电压范围、低阈值、触发和复位电流、输出转换期间电源电流无短路、更高的频率性能以及稳定运行无需去耦控制电压。 它是一种稳定的控制器，能够产生精确的时间延迟或频率。在单稳态模式下，每个电路的脉冲宽度由一个外部电阻和电容精确控制
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT7555CNZ
- 商品编号
- C5274684
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 555定时器/计时器 | |
| 定时器数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2V~18V | |
| 工作温度 | 0℃~+70℃ |
商品概述
HT7555C 和 HT7556C 是 CMOS RC 定时器，与标准 SE/NE 555/556 和 355 定时器相比，提供了显著改进的性能，同时在大多数应用中可以直接替代这些设备。改进的参数包括低电源电流、宽工作电源电压范围、低阈值、触发和复位电流、输出转换期间电源电流无短路现象、更高的频率性能以及无需对控制电压进行去耦即可稳定工作。
具体来说，HT7555C 和 HT7556C 是能够产生精确时间延迟或频率的稳定控制器。HT7556C 是双 HT7555C，两个定时器独立工作，仅共享 V+ 和 GND。在单稳态模式下，每个电路的脉冲宽度由一个外部电阻和电容精确控制。作为振荡器的无稳态工作时，自由运行频率和占空比均由两个外部电阻和一个电容精确控制。与常规的双极性 SE/NE 555/556 设备不同，控制电压端不需要用电容去耦。电路在下降（负）波形时被触发和复位，输出反相器可以提供足够大的电流来驱动 TTL 负载，或者提供最小偏移以驱动 CMOS 负载。
商品特性
- 在大多数情况下与SE/NE 555/556或TLC555/556完全等效
- 低电源电流 - HT7555C：60μA，HT7556C：120μA
- 极低输入电流：20pA
- 高速运行：1MHz
- 保证电源电压范围：2V至18V
- 温度稳定性：0.005
- 正常复位功能 - 输出转换期间不会对电源产生短路
- 可使用比普通555/556更高阻抗的定时元件，以实现更长的RC时间常数
- 定时范围从微秒到小时
- 可在无稳态和单稳态模式下工作
- 可调占空比
- 高输出驱动能力，可驱动TTL/CMOS
- 输出具有非常低的偏移，高电平和低电平
- 无铅（符合RoHS标准）
应用领域
- 精确定时
- 脉冲生成
- 顺序定时
- 时间延迟生成
- 脉冲宽度调制（PWM）控制器
- 脉冲位置调制
- 缺脉检测器
