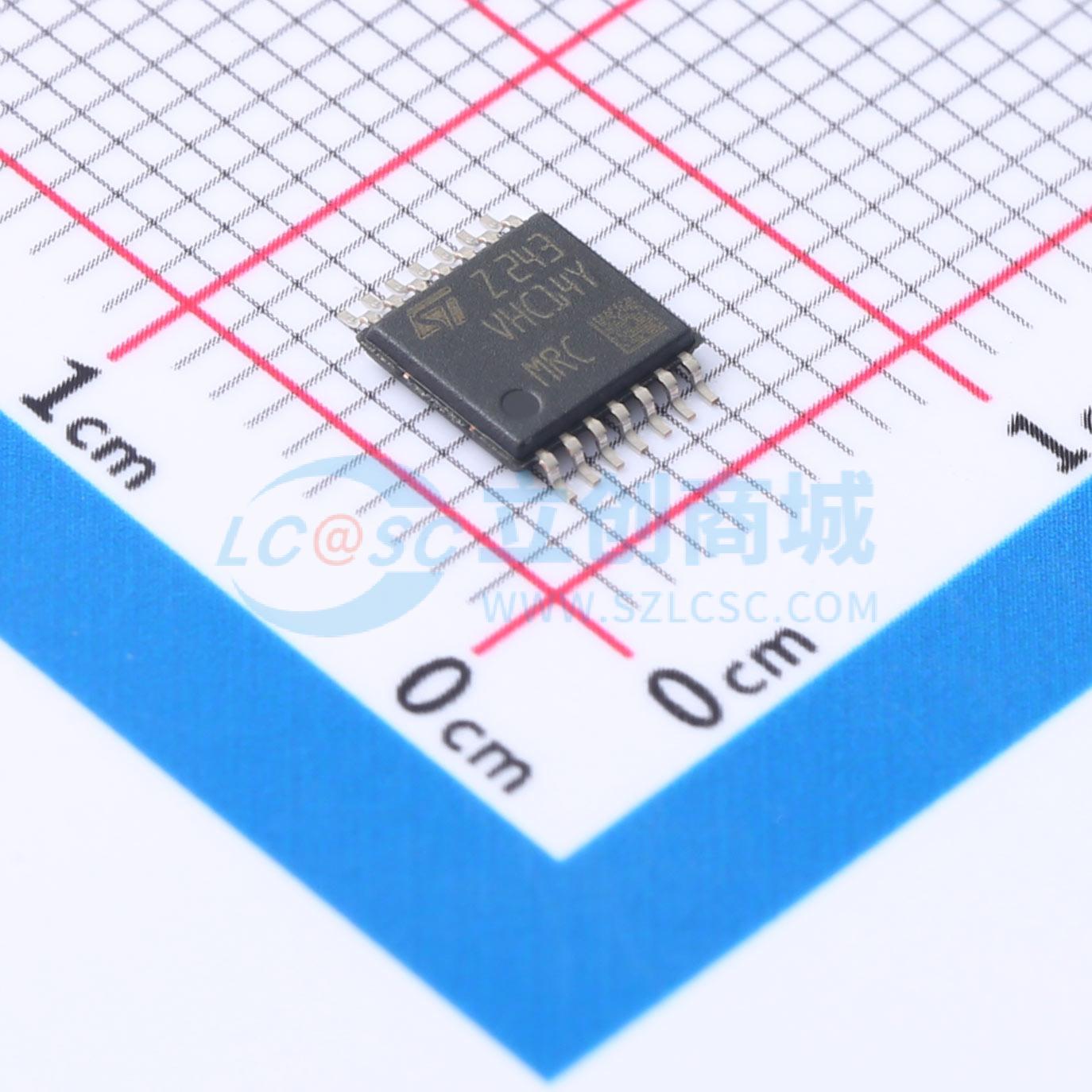

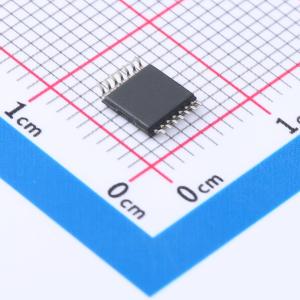

温馨提醒：图片仅供参考，商品以实物为准
74VHC14YTTR
六施密特反相器，高速、低功耗、对称输出阻抗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 六角施密特反相器
- 品牌名称
- ST(意法半导体)
- 商品型号
- 74VHC14YTTR
- 商品编号
- C5269236
- 商品封装
- TSSOP-14-175mil
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | - | |
| 门电路数量 | 6 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 20uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2.15V~3.85V；1.75V~3.15V；1.2V~2.2V | |
| 输入低电平(VIL) | 900mV~1.9V；1.35V~2.75V；1.65V~3.35V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.58V；4.4V~4.5V；2.9V~3V；1.9V~2V；3.94V | |
| 输出低电平(VOL) | 440mV；0V~100mV；550mV；360mV | |
| 系列 | 74VHC | |
| 传播延迟(tpd) | 5.5ns@5V,15pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 1 | |
| 功能特性 | 局部关断模式；过压容忍输入 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
74VHC14是一款先进的高速CMOS六施密特反相器，采用亚微米硅栅和双层金属布线C²MOS技术。内部电路由3级组成，包括缓冲输出，可实现高抗噪性和稳定输出。所有输入均提供掉电保护，输入可接受0至7V电压，与电源电压无关。该器件可用于5V到3V的接口。其引脚配置和功能与74VHC04相同，但74VHC14具有滞后特性。所有输入和输出均配备防静电放电保护电路，具有2KV ESD免疫力和抗瞬态过电压能力。
商品特性
- 高速：VCC=5V时，典型传播延迟tPD=5.5ns
- 低功耗：TA=25℃时，最大电源电流ICC=2μA
- 典型滞后：VCC=4.5V时，Vh=1V
- 输入掉电保护
- 对称输出阻抗：最小|IOH|=IOL=8mA
- 平衡传播延迟：tPLH≈tPHL
- 工作电压范围：2V至5.5V
- 与74系列14引脚和功能兼容
- 改进的闩锁免疫力
- 低噪声：最大VOLP=0.8V
- 防静电放电保护：2KV ESD免疫力
- 输入可接受0至7V电压，与电源电压无关
应用领域
- 用于5V到3V的接口
- 用于输入信号上升/下降缓慢的线路接收器
