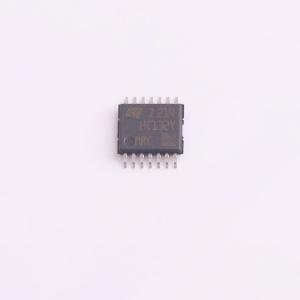

M74HC132YTTR
四路2输入施密特与非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- M74HC132是一款采用硅栅C²MOS技术制造的高速CMOS四2输入施密特与非门。其引脚配置和功能与M74HC00相同。
- 品牌名称
- ST(意法半导体)
- 商品型号
- M74HC132YTTR
- 商品编号
- C5269237
- 商品封装
- TSSOP-14-175mil
- 包装方式
- 编带
- 商品毛重
- 0.625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 300mV~1.5V | |
| 输出高电平(VOH) | 5.9V~6V；4.4V~4.5V；1.9V~2V | |
| 输出低电平(VOL) | 0V~100mV；180mV~260mV；170mV~260mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 11ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
