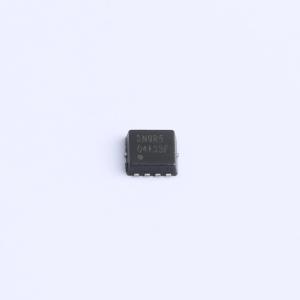

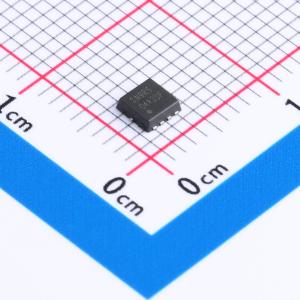

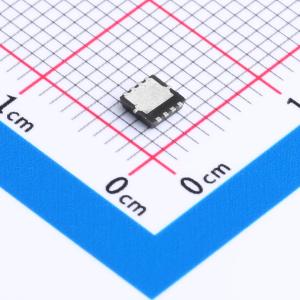

温馨提醒：图片仅供参考，商品以实物为准
AP3N9R5YT
AP3N9R5YT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- APEC(富鼎)
- 商品型号
- AP3N9R5YT
- 商品编号
- C5253028
- 商品封装
- PMPAK-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.072克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 37.8A | |
| 导通电阻(RDS(on)) | 9.5mΩ@10V,9.5A | |
| 耗散功率(Pd) | 3.57W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 38.4nC | |
| 输入电容(Ciss) | 1.6nF | |
| 反向传输电容(Crss) | 120pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
SOP-8 封装通过定制引线框架进行了改进，具有增强的热特性和多芯片能力，使其非常适合各种电源应用。通过这些改进，在应用中使用多个器件时可大幅减少电路板空间。该封装设计适用于气相、红外或波峰焊接技术。在典型的 PCB 安装应用中，功率耗散可能超过 0.8W。
商品特性
~~- 第五代技术-超低导通电阻-P 沟道 MOSFET-表面贴装-提供卷带包装-动态 dv/dt 额定值-快速开关-无铅
