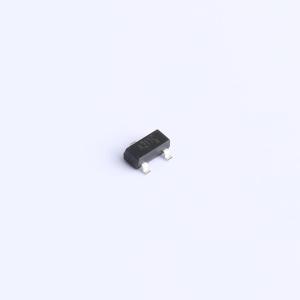

温馨提醒：图片仅供参考，商品以实物为准
AP2N075EN
N沟道增强型功率MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP2N075E系列采用创新设计和硅工艺技术，以实现尽可能低的导通电阻和快速开关性能。它为设计人员提供了一种极其高效的器件，可用于广泛的电源应用。SOT - 23S封装在商业 - 工业表面贴装应用中广受欢迎，适用于如DC/DC转换器等低压应用
- 品牌名称
- APEC(富鼎)
- 商品型号
- AP2N075EN
- 商品编号
- C5253034
- 商品封装
- SOT-23S
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 3.5A | |
| 导通电阻(RDS(on)) | 75mΩ@4.5V,3.5A | |
| 耗散功率(Pd) | 1.25W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.2V | |
| 栅极电荷量(Qg) | 10.4nC | |
| 输入电容(Ciss) | 832pF | |
| 反向传输电容(Crss) | 60pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
AP30P10系列采用创新设计和硅工艺技术，以实现尽可能低的导通电阻和快速开关性能。它为设计人员提供了一种极其高效的器件，可广泛应用于各种电源领域。 TO - 252封装在所有采用红外回流技术的商业 - 工业表面贴装应用中广受欢迎，并且由于其连接电阻低，适用于大电流应用。
商品特性
- 更低的栅极电荷
- 简单的驱动要求
- 快速开关特性
- 符合RoHS标准且无卤
