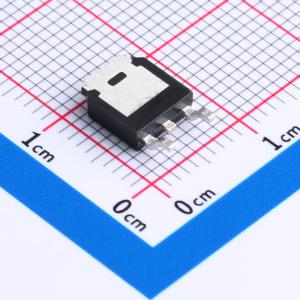

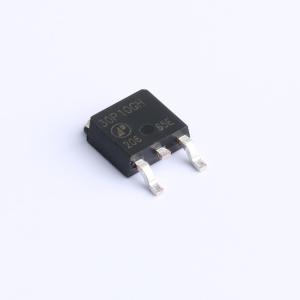

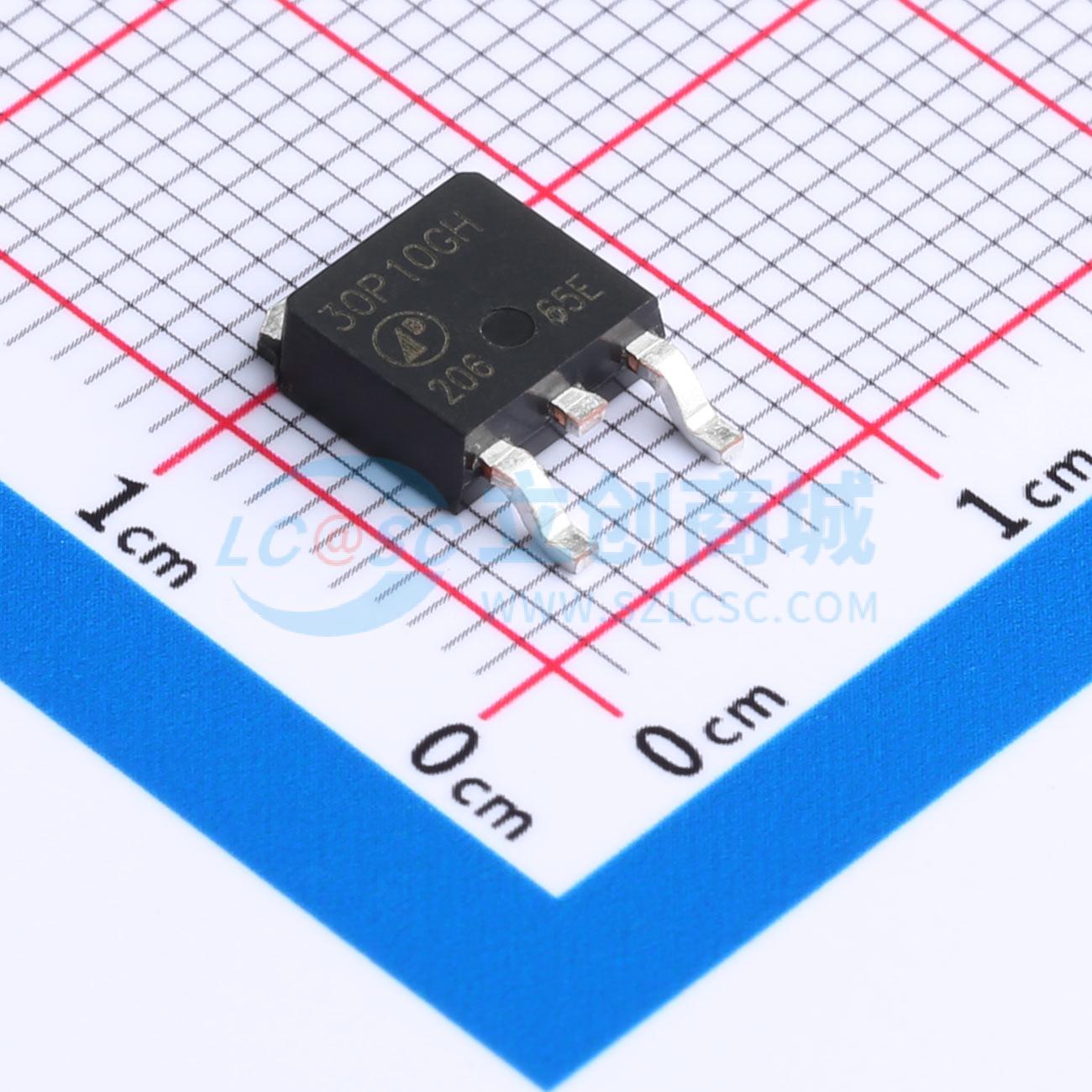

温馨提醒：图片仅供参考，商品以实物为准
AP30P10GH
P沟道增强型功率MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- AP30P10系列采用创新设计和硅工艺技术，以实现尽可能低的导通电阻和快速开关性能。它为设计人员提供了一种极其高效的器件，可用于广泛的电源应用。TO - 252封装在所有采用红外回流技术的商业工业表面贴装应用中广受欢迎，并且由于其连接电阻低，适用于大电流应用
- 品牌名称
- APEC(富鼎)
- 商品型号
- AP30P10GH
- 商品编号
- C5253033
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.37克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 25A | |
| 导通电阻(RDS(on)) | 80mΩ@10V | |
| 耗散功率(Pd) | 89W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 80nC | |
| 输入电容(Ciss) | 4.13nF | |
| 反向传输电容(Crss) | 140pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
AP3N9R5系列采用创新设计和硅工艺技术，以实现尽可能低的导通电阻和快速开关性能。它为设计人员提供了一种高效器件，可广泛应用于各种电源领域。 PMPAK 5x6封装专为DC-DC转换器应用而设计，其引脚布局与带背面散热片的SO-8封装兼容，且外形更薄。
商品特性
- 更低的栅极电荷
- 简单的驱动要求
- 快速开关特性
- 符合RoHS标准且无卤
应用领域
- 电源应用
- DC-DC转换器应用
